特斯拉专利往复式发动机结构三维设计

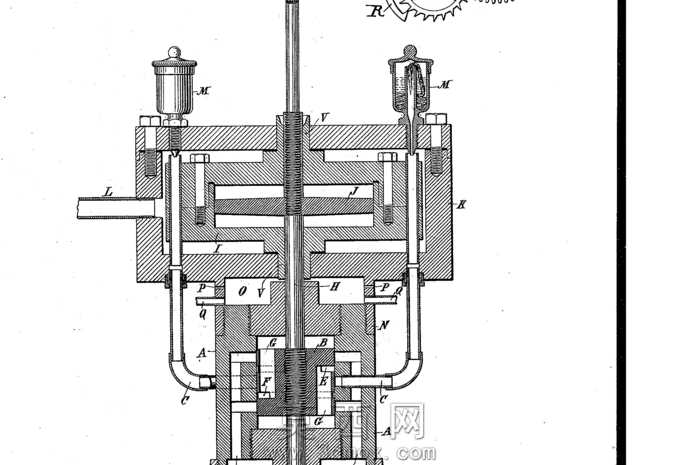

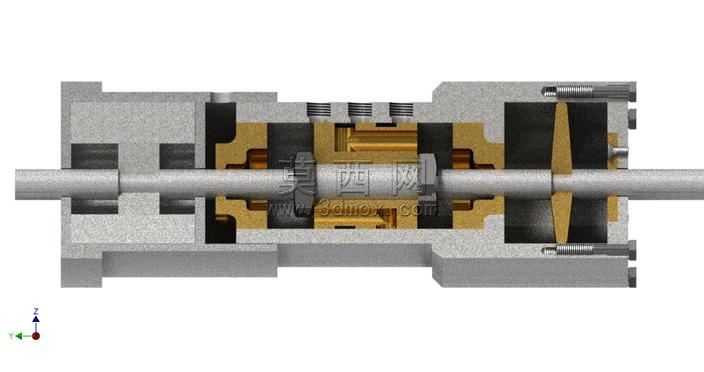

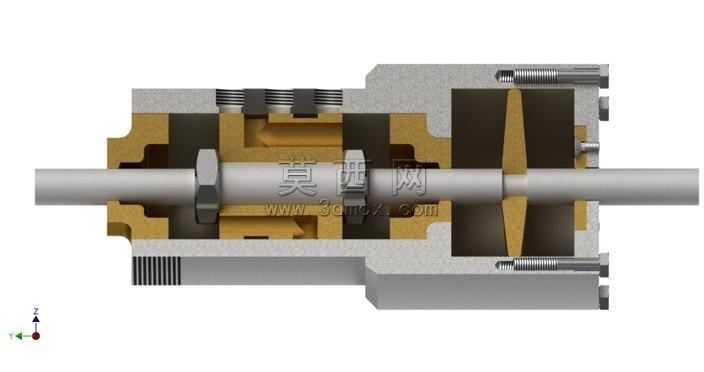

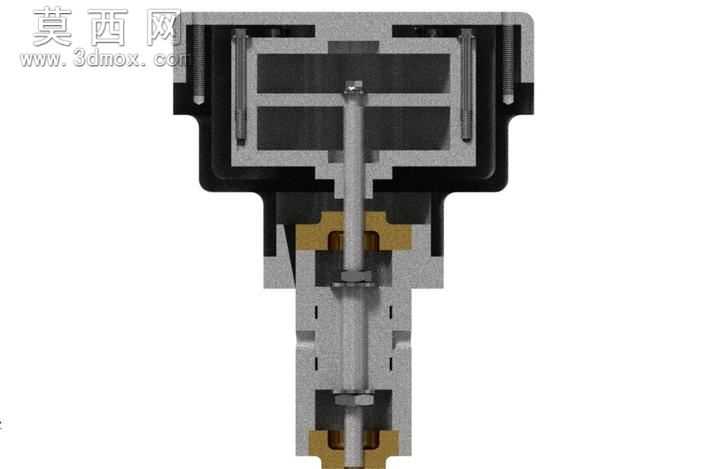

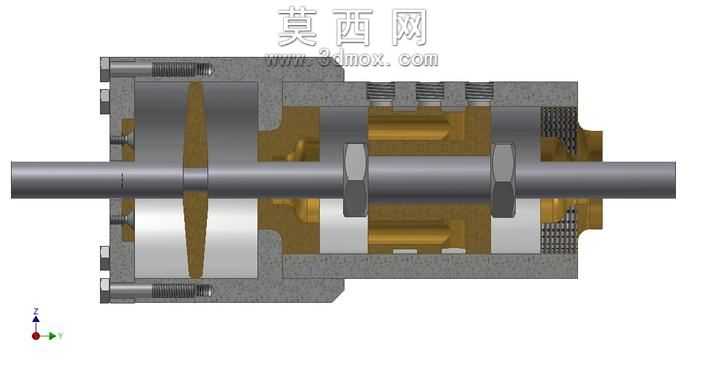

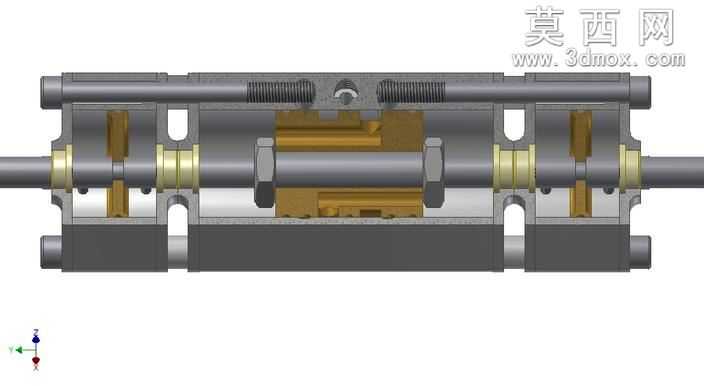

本模型围绕特斯拉169号往复式发动机专利方案开展三维建模工作，建模过程中严格遵循专利公开的结构尺寸比例，对发动机的核心组成部分进行了完整还原。建模阶段首先搭建主轴的基准轴线，以此为定位基准依次完成缸体、活塞组件、配流结构、端盖密封件、紧固螺栓等部件的特征构建，对缸体内部的腔道结构、活塞与缸壁的配合间隙、主轴上的定位轴肩与锁紧结构都做了精细化的特征处理，避免出现结构干涉、特征缺失的问题。材质与渲染环节，针对不同部件的实际材质属性做了区分设置：缸体外壳采用灰铸铁材质，调整粗糙度参数还原铸造金属的哑光磨砂质感；内部活塞与传动配合部件采用黄铜合金材质，设置合适的金属反射度凸显机加工表面的光洁质感；主轴采用调质钢材材质，还原轴类零件精加工后的金属光泽；密封件、缓冲部件采用橡胶材质，调整漫反射参数还原非金属材质的视觉效果；紧固螺栓采用镀锌钢材材质，还原标准件的表面质感。渲染阶段采用剖面展示的视角，将发动机内部的装配关系完整呈现，通过半透明与实体结合的显示方式，清晰展现内部动力传递的路径与腔室的分布逻辑。结构设计上，完整还原了该款往复式发动机的同轴布局特点，左右对称的缸体结构配合主轴上的传动组件，能够直观展现往复运动转换为旋转运动的工作逻辑，对端盖处的密封结构、缸体上的散热筋结构、螺栓的排布位置都做了1:1的比例还原，所有配合面的公差预留都符合机械设计的常规规范，可用于结构原理展示、教学演示等场景。设计思路上以还原专利设计的核心结构为目标，针对原专利方案中重量偏大的问题在建模时保留了原设计的结构特征，未做轻量化修改，完整保留原设计的结构逻辑，能够让使用者清晰理解该款往复式发动机的工作原理与装配关系，模型的各个部件均为独立可编辑的特征，支持后续的结构修改、工程图导出、运动仿真添加等操作。
