机器人关节高精度旋转执行器结构

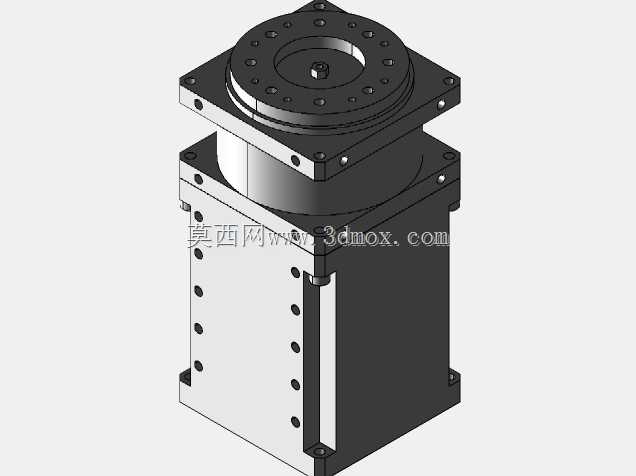

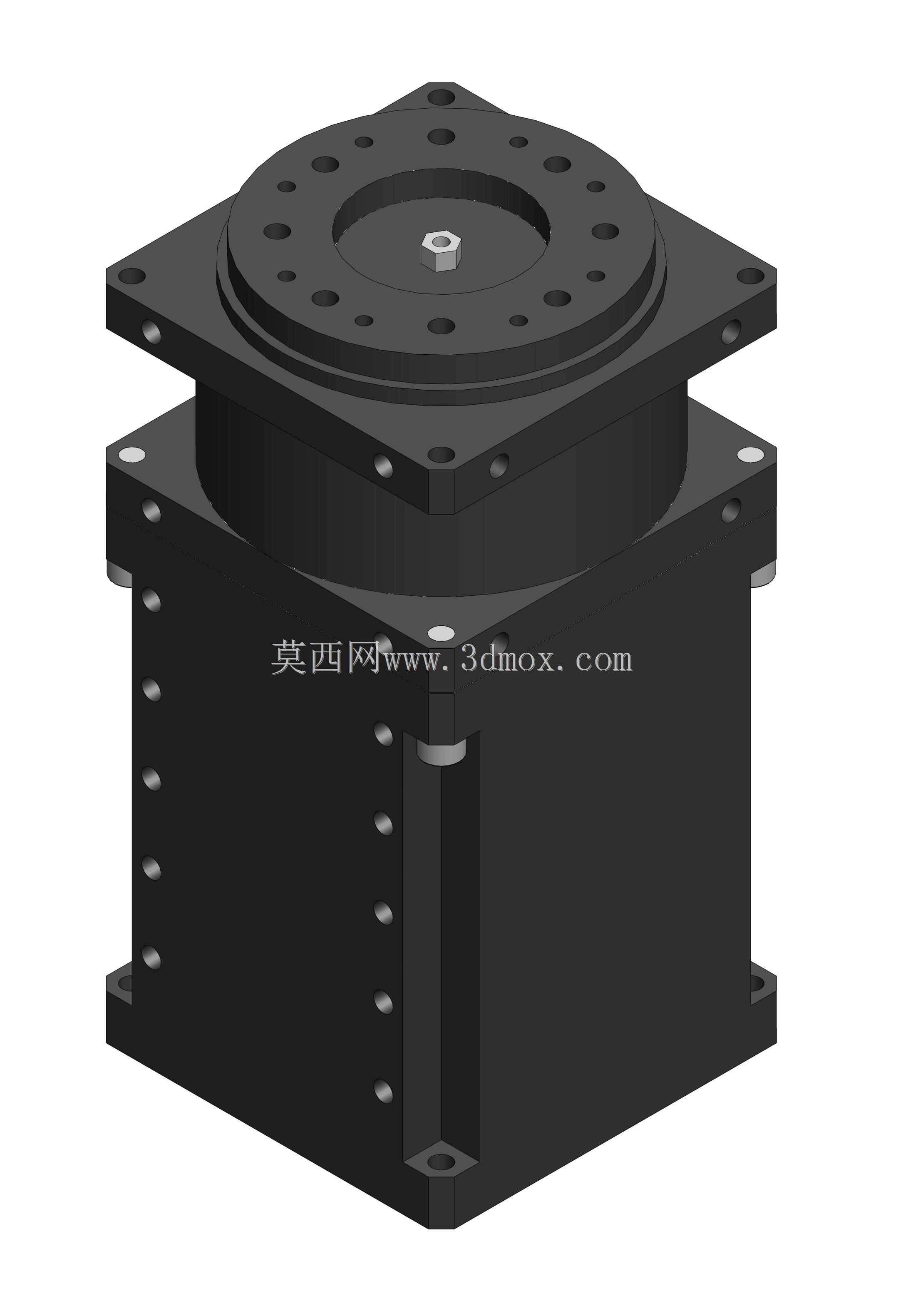

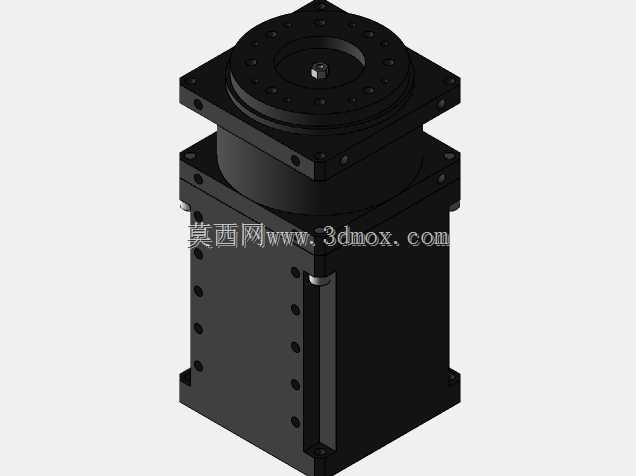

　　在多关节工业机器人、协作机械臂、高精度回转工作台这类需要精准角度控制的设备场景中，这类集成式旋转执行器是核心的动力输出部件，区别于传统电机搭配外置减速器的分体式方案，它将驱动、减速、位置反馈模块全部整合在方形壳体内部，大幅缩减了关节部位的安装占用空间，能让设备的整体结构更紧凑。从结构设计来看，顶部的圆形法兰输出端做了多组均布的安装螺孔，适配不同规格的负载连接法兰，不管是连接机械臂小臂段、末端执行器转接板，还是回转工装的台面，都能通过螺栓直接锁紧，不需要额外设计转接结构，降低了配套结构的设计工作量。上下两层方形安装基板的四个角都预留了沉头安装孔，安装时可以从基板上方或者下方穿入螺栓固定，适配正装、倒装两种安装姿态，

　　能满足不同设备的布局需求，比如桌面级机械臂的底座关节倒装、龙门式设备的回转工位正装都能兼容。壳体侧面的多组固定螺钉是内部模块的装配锁紧位，建模时这些螺钉的排布完全贴合内部定子、减速组、编码器的安装点位，既保证了壳体的结构强度，又不会因为多余的壁厚增加整体重量，方形的壳体外形也方便走线时固定线缆拖链，不会像圆形壳体那样出现线缆固定打滑的问题。这类执行器的输出端做了中心定位止口，和负载法兰装配时能自动保证同轴度，避免因为安装偏心导致运转时出现抖动、磨损加速的问题，在实际选型搭配时，要注意输出法兰的螺孔分布圆直径、止口尺寸和自身负载的安装接口匹配，同时预留足够的周边空间，避免壳体和周边结构件在回转过程中发生干涉。

　　它的动力输出特性偏向低速大扭矩，适合机器人关节的回转驱动，不需要额外搭配大减速比的外置传动结构，内部集成的减速结构能把驱动单元的高转速低扭矩转化为输出端的低转速大扭矩，同时内置的位置反馈元件能实时反馈输出轴的角度位置，实现高精度的位置控制，在做三维结构设计时，这类集成部件的外形尺寸、安装点位必须严格按照实际产品的边界来建模，尤其是输出端的回转范围、壳体的突出结构，都要在装配时做干涉检查，避免后续生产装配时出现部件碰撞的问题。
