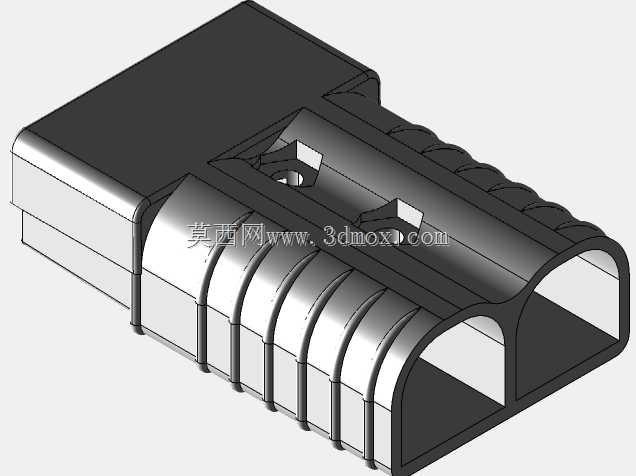

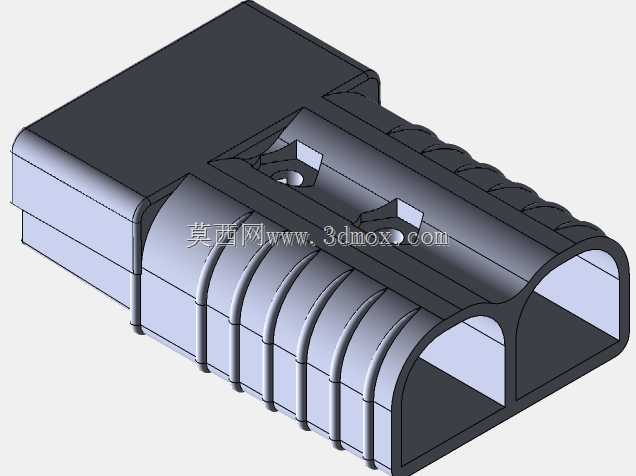

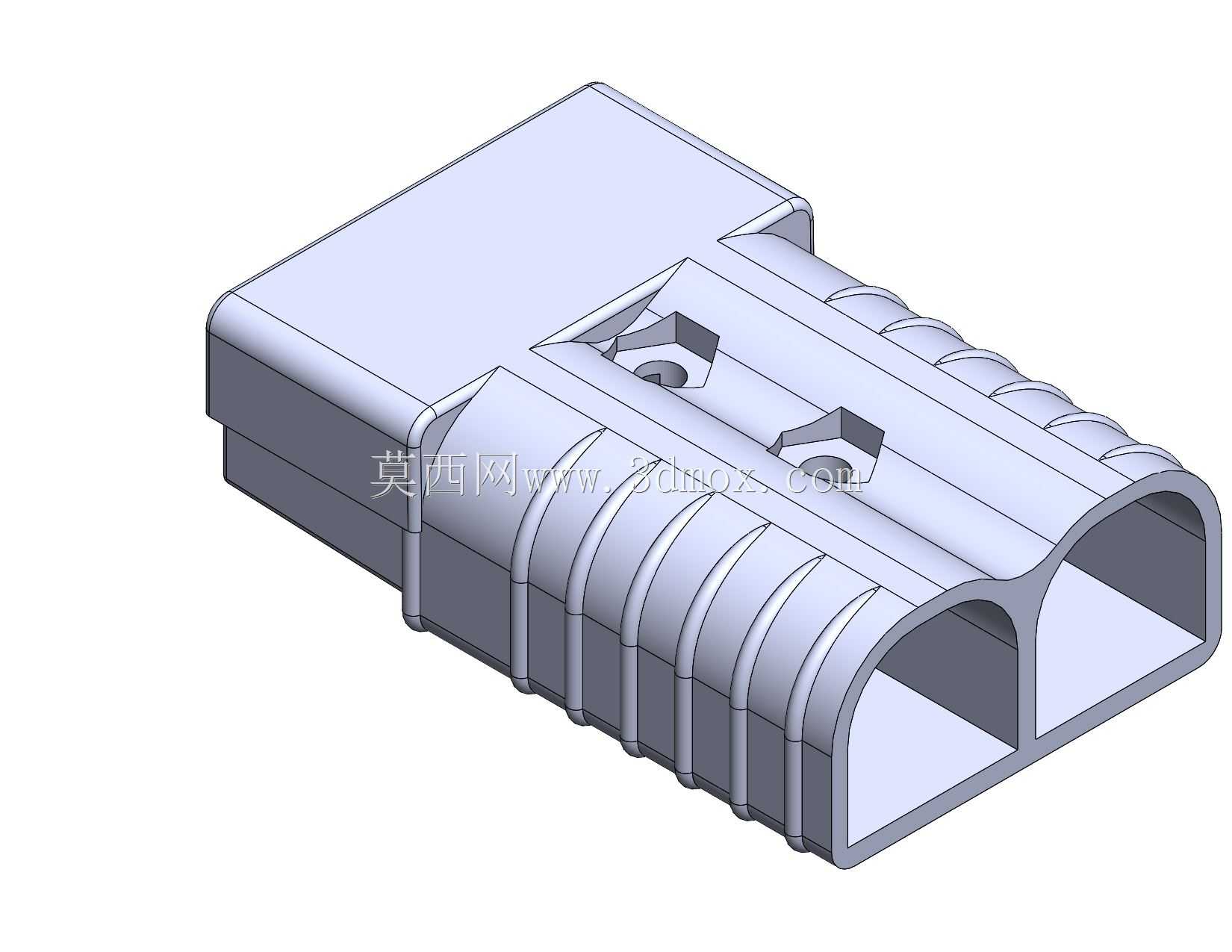

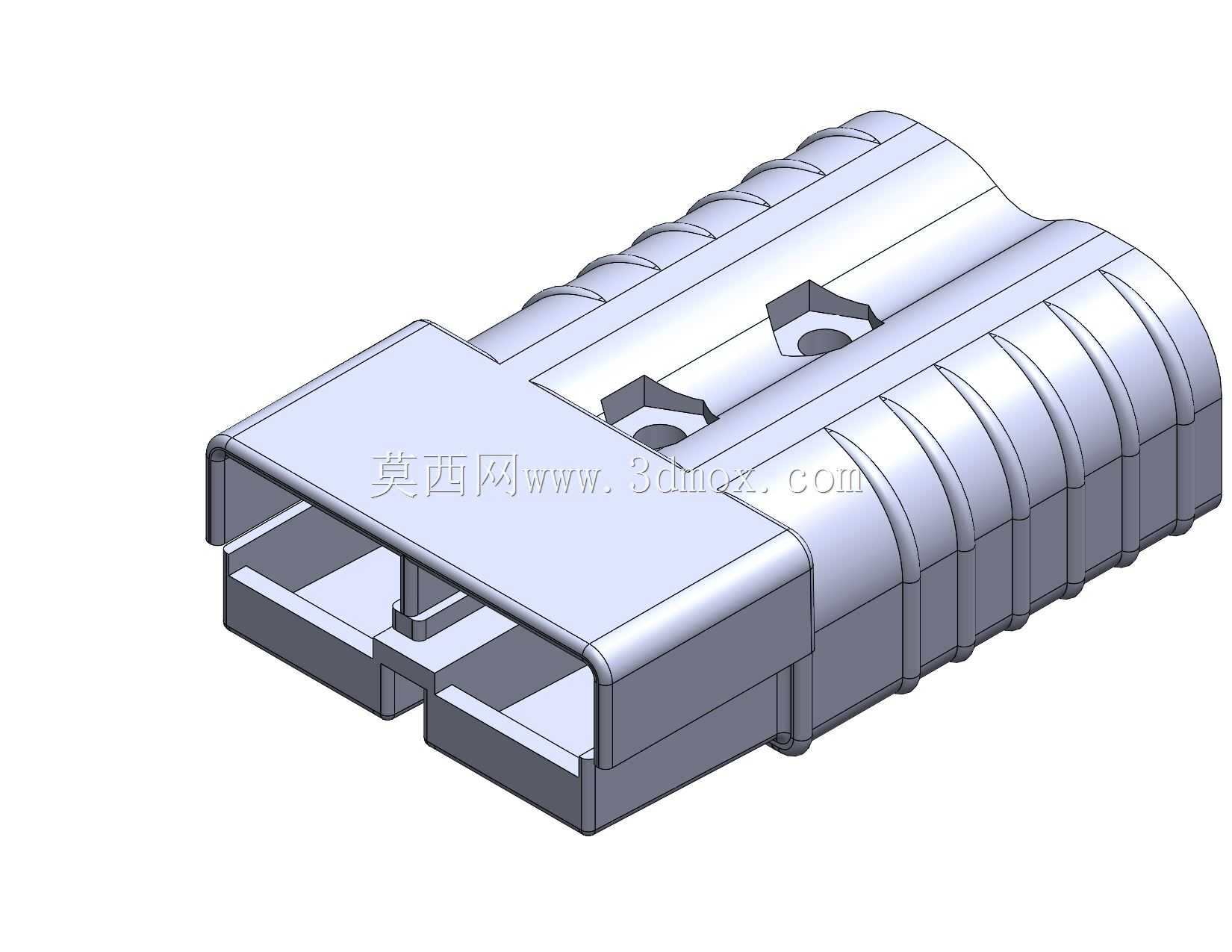

安德森SB350电源连接器外壳结构设计

这款安德森SB350电源连接器外壳，是大电流电气连接场景下的核心防护结构件，主要适配新能源储能系统、工业叉车动力回路、光伏逆变接线端、大功率通信电源柜等需要稳定传输350A级别大电流的应用场景，作为连接器的外部承载结构，承担着内部导电端子防护、插拔导向定位、外力冲击缓冲、安装点位固定的多重作用。从实际使用需求出发，该外壳的设计首先围绕大电流连接的可靠性展开，壳体前端设置了对称的导向卡槽，在公母端对插过程中可以自动校正对位偏差，避免插歪导致内部端子变形、接触面积不足引发的发热问题，卡槽的限位结构也能保证插合到位后端子的接触压力处于合理区间，降低长期使用过程中接触电阻升高的风险。壳体中段的两道内凹六角嵌装位，是为了适配内部端子的锁紧固定结构，装配时可以通过该位置快速定位端子的安装角度，同时在外壳受到外部挤压时，该结构也能形成加强筋效应，分散壳体受力，避免薄壁位置出现开裂。外壳外侧的多道环形防滑肋条，一方面是在人工插拔操作时增加手部摩擦力，即使戴绝缘手套操作也能稳定施力，另一方面肋条形成的凹凸结构也能提升壳体的散热表面积，辅助带走大电流传输过程中端子产生的热量，降低连接部位的温升。壳体尾部的开放式出线结构，适配大线径动力电缆的引入，预留的安装边界可以兼容不同厚度的电缆密封套，满足IP等级防护的改装需求，外壳整体的安装孔位间距符合行业通用的安装标准，可以直接替换同规格的传统连接器外壳，不需要额外调整设备上的安装点位。设计过程中充分考虑了注塑成型的工艺可行性，所有转角位置都做了均匀的圆角过渡，避免应力集中导致的壳体脆裂，壁厚控制在合理区间，既保证了结构强度，也不会因为壁厚过大导致注塑缩痕、成型周期过长的问题，壳体的分模线设置在侧面肋条的凹槽位置，不会影响外观平整度，也能避免飞边影响插拔操作的顺畅度。
