DYNAMIXEL PRO H54系列机器人执行器结构

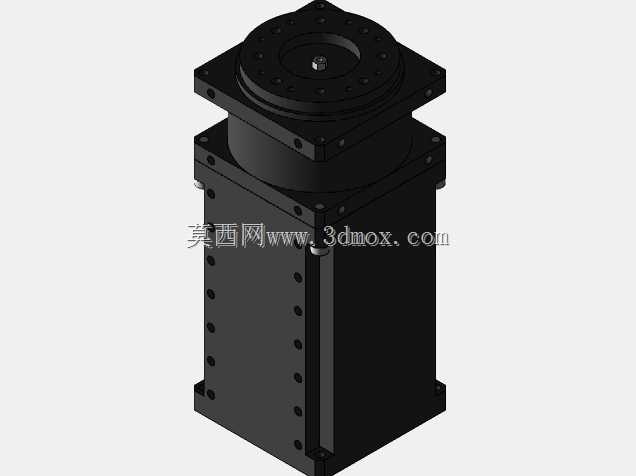

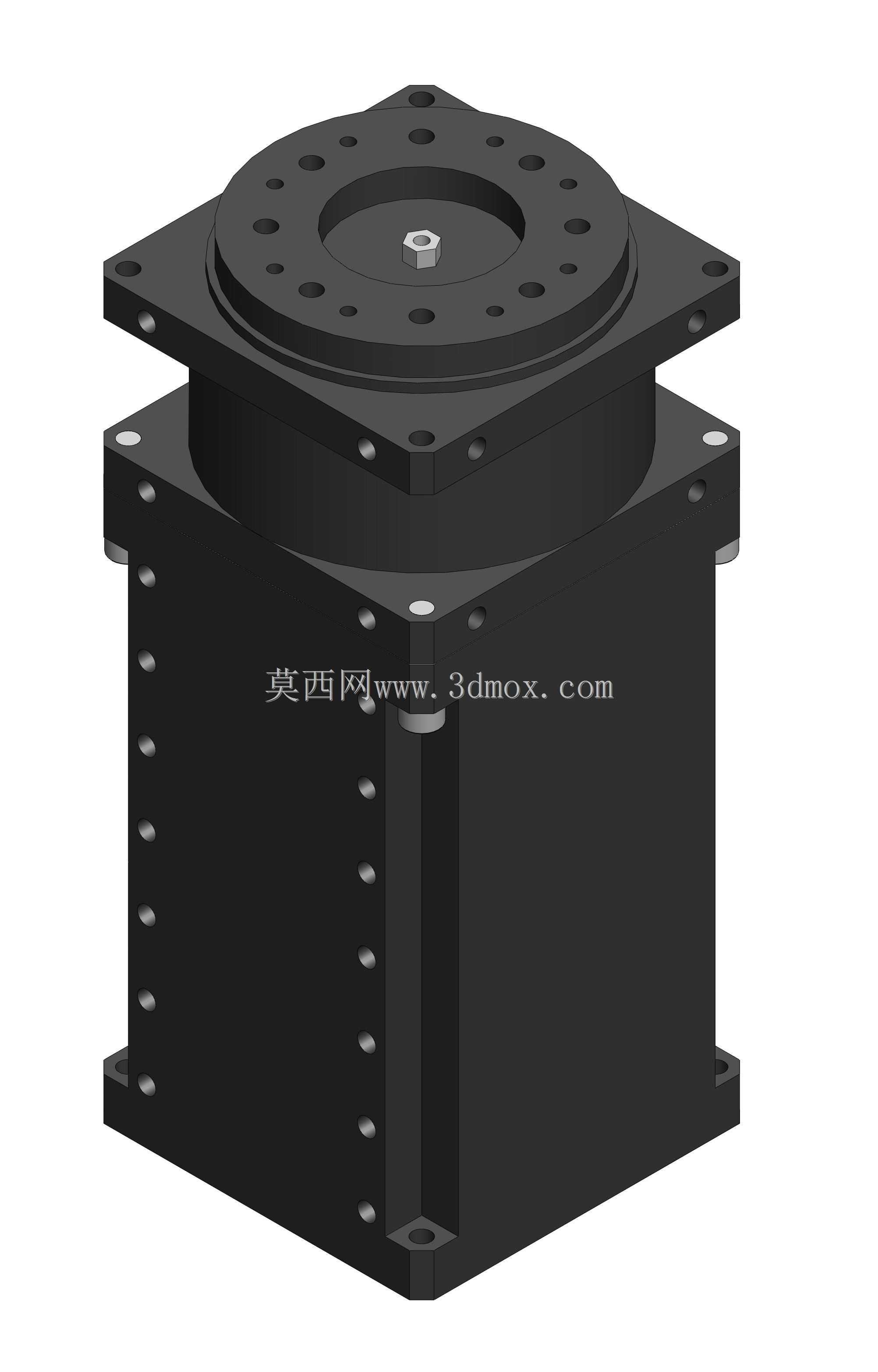

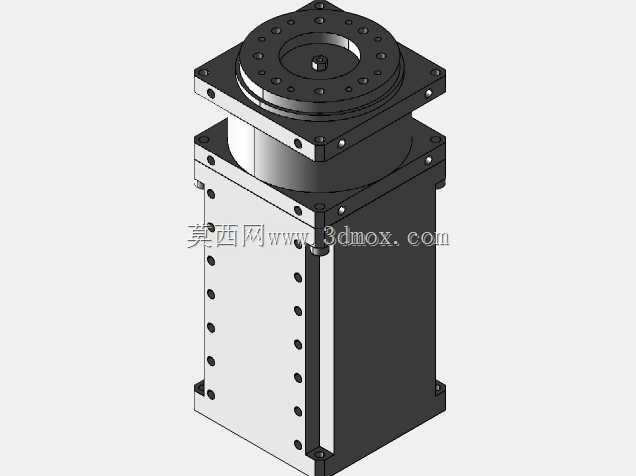

　　这款机器人执行器多用于多关节工业机器人的腰转、大臂回转关节，也可适配重载SCARA机器人的Z轴旋转工位，在协作机器人重载关节模组、自动化转台分度单元、AGV车载旋转平台中也有大量适配场景，核心作用是输出高刚性的可控旋转扭矩，实现末端负载的精准角度定位与转速控制。从结构设计来看，整体采用方箱式主体加上下法兰安装面的布局，主体外壳做了等距排布的安装孔位，既可以通过底部法兰直接固定在设备安装基座上，也能通过侧面孔位实现侧装、叠装的多姿态安装需求，顶部带定位止口的旋转法兰面，可直接对接负载端的连接法兰，止口设计能消除安装同轴度误差，避免旋转过程中出现偏载抖动。设计阶段优先考虑了重载工况下的结构刚性，主体外壳采用一体化方箱结构，

　　相比圆柱型壳体，方形结构在四个立面预留的安装孔位能提供更多安装自由度，同时壳体的加强筋结构隐藏在立面内侧，既保证外壳的抗扭刚性，又不会额外增加整体外形尺寸。上下法兰的安装孔采用环形等距排布，适配不同孔距的安装对接件，不需要额外做转接板就能兼容多数常规机器人关节的安装尺寸。顶部输出法兰中心预留了锁紧件安装位，可在负载安装后实现轴向锁紧，避免高速旋转或者急停工况下负载出现轴向窜动。从安装边界来看，整体为方正立方体结构，旋转部分的最大外径不超出下方主体的安装边界，在做机构布局时不需要额外预留旋转避让空间，安装孔位的公差设计适配常规机械加工的精度等级，普通铣床加工的安装基面就能满足安装精度要求，不需要做额外的基面研磨。

　　执行器的旋转输出部分采用交叉滚子轴承的承载结构设计，可同时承受轴向力、径向力与倾覆力矩，在末端挂载偏心负载时也能保证旋转精度，不会出现轴端下沉的问题。外壳侧面的等距孔位除了安装固定作用，也可作为走线槽的固定点，方便执行器动力线与编码器线的布线固定，避免设备运行过程中线缆被旋转部件剐蹭。在做设备选型适配时，可直接通过上下法兰的孔位匹配安装尺寸，不需要额外设计转接结构，方形主体的四个立面可作为传感器安装基准面，方便加装原点开关、限位开关等辅助检测元件，不需要额外做安装支架。
