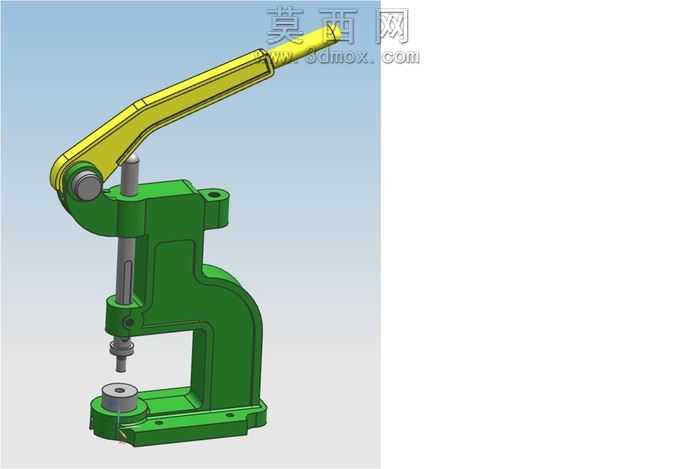

手动肘节式冲压压力机三维结构设计

本模型为手动肘节式冲压压力机的三维结构设计，整体采用C型开式机身布局，建模过程中严格遵循机械加工工艺的尺寸规范，对各零部件的装配关系进行了完整的约束定义，确保模型可实现完整的运动仿真效果。机身主体采用铸铁材质的视觉表现，渲染时赋予哑光深绿色金属漆质感，还原工业压力机的经典涂装效果，表面添加细微的铸造纹理与安装孔位倒角细节，避免模型外观过于生硬失真。施压操作手柄采用亮黄色工程塑料与金属嵌件结合的材质表现，手柄表面做防滑纹理处理，与机身铰接部位设置销轴、轴套等标准件结构，还原真实的铰接转动配合关系。传动结构采用肘节式杠杆增力设计，通过手柄带动内部肘节连杆机构，将手动输入的力放大后传递至垂直冲压主轴，主轴与机身导向孔之间设置滑动配合结构，建模时预留了润滑槽、限位销的安装位置，确保主轴上下运动的同轴度与行程精度。主轴下端设置可更换的冲压头安装位，底座工作台面设置定位凹模安装座，可适配不同规格的冲压、压装、铆接工序需求，工作台面预留T型槽结构用于工件定位装夹。设计过程中充分考虑手动操作的人机工程学，手柄的操作角度、握持长度均按照成人手部操作范围设定，机身底座设置多个安装固定孔，可将设备稳固安装在工作台面上使用。渲染阶段采用工业产品展示常用的三点布光方案，主光源从侧上方打亮设备主体结构，辅助光源补全机身C型槽内部的阴影细节，环境光采用浅灰色渐变背景突出设备轮廓，对金属部件添加适度的环境反射效果，区分铸铁机身、金属传动件、塑料手柄的不同材质质感，整体模型结构完整，所有运动部件无干涉，可直接用于手动压力机的结构原理展示、工装设计参考以及相关教学演示使用。
