适配NEMA34步进电机的行星齿轮减速箱结构

　　在数控加工设备、自动化送料机构、小型工业机械手关节这类需要兼顾步进电机输出扭矩与定位精度的场景里，适配NEMA34规格步进电机的行星齿轮减速箱是极为常用的传动部件。这类减速箱的核心作用是匹配步进电机的高转速低扭矩输出特性，通过行星轮系的传动比转换，将输出端扭矩放大到负载驱动所需的区间，同时降低输出轴的转动惯量，避免步进电机启停过程中出现失步、过冲的问题，保障整套传动系统的定位精度与运行稳定性。

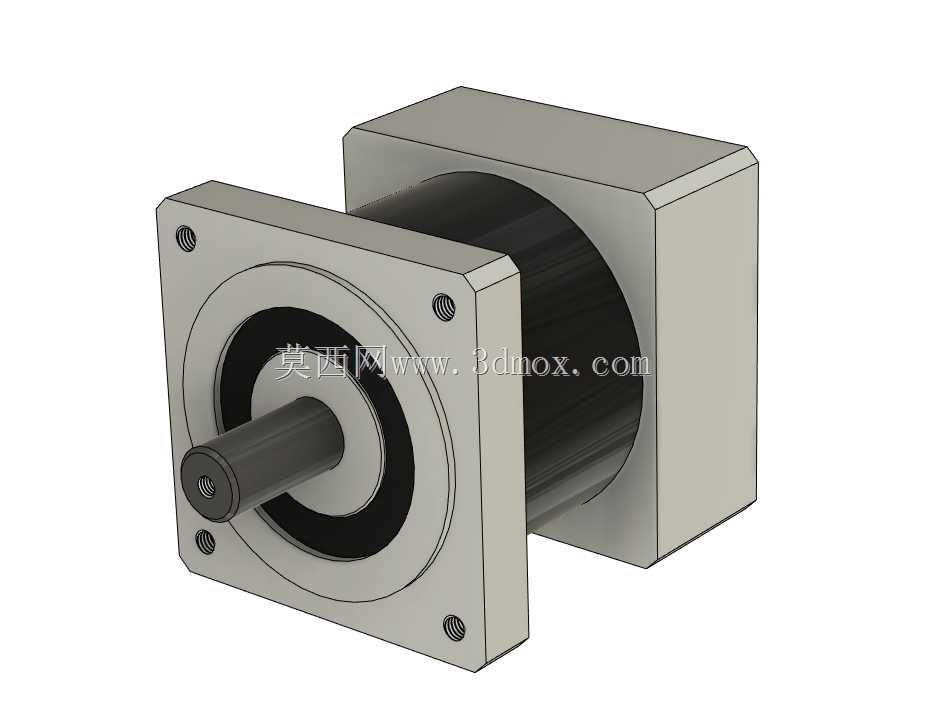

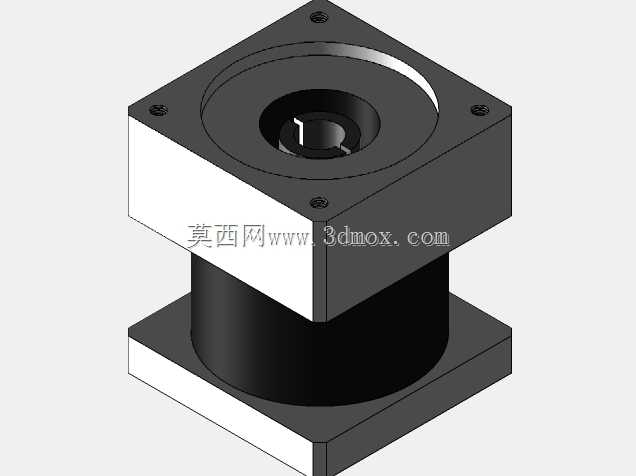

　　从结构设计思路来看，这款减速箱采用方形法兰安装结构，输入端完全匹配NEMA34步进电机的标准安装孔位，不需要额外制作转接板就能直接完成电机与减速箱的对接，安装时只需对准电机输出轴与减速箱太阳轮的配合位，锁紧法兰安装螺丝即可完成装配，能大幅缩短设备组装时的传动部件调试周期。箱体采用方形一体化外壳设计，外壳的安装基准面与输出轴的同轴度公差控制在0.02mm以内，既可以通过输入端法兰与电机固定，也能利用输出端方形法兰直接固定在设备的安装立板上，适配多种安装姿态。

　　内部采用一级行星轮系结构实现5:1的传动比，太阳轮直接与步进电机输出轴配合，三个行星轮均匀分布在太阳轮周围，通过行星架将动力传递到输出轴，内齿圈与箱体采用过盈配合固定，避免传动过程中内齿圈出现窜动影响传动精度。输出轴采用单支撑深沟球轴承结构，能承受一定的径向负载与轴向负载，满足同步带轮、直齿轮、联轴器等常见传动连接件的安装需求。

　　从安装边界来看，输出端法兰的四个安装孔呈正方形分布，孔位间距完全匹配NEMA34安装标准，输出轴的轴径、键槽尺寸都按照对应传动比下的额定输出扭矩做了强度校核，能避免长期负载运行下出现轴变形、键槽崩裂的问题。箱体的径向尺寸与NEMA34电机的机身尺寸保持一致，不会在安装时出现突出干涉的问题，能适配设备内部紧凑的安装空间。在实际选型应用中，这类减速箱常被用在小型数控雕刻机的Z轴驱动、自动化生产线的短距离输送辊驱动、点胶设备的位移轴驱动等场景，能有效降低步进电机的选型规格，在满足负载扭矩需求的前提下压缩整套驱动机构的硬件成本。建模过程中对轮系的配合间隙、轴承安装位的公差、法兰面的平面度都做了细节还原，能直接用于设备装配的干涉检查、安装位尺寸校核，也能作为同类型减速箱结构优化的参考基础，帮助结构设计人员快速完成传动部件的选型匹配与布局调整。
