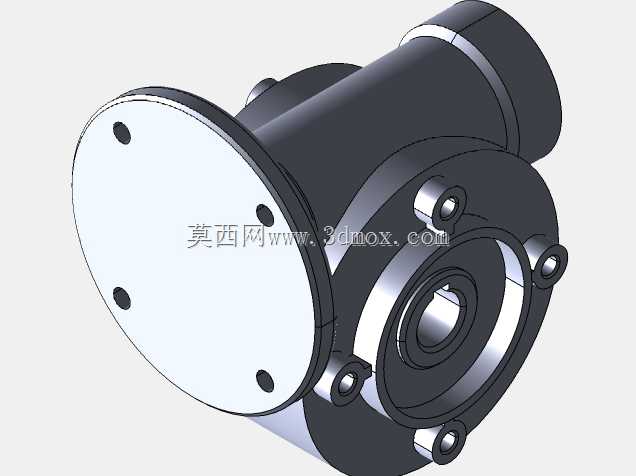

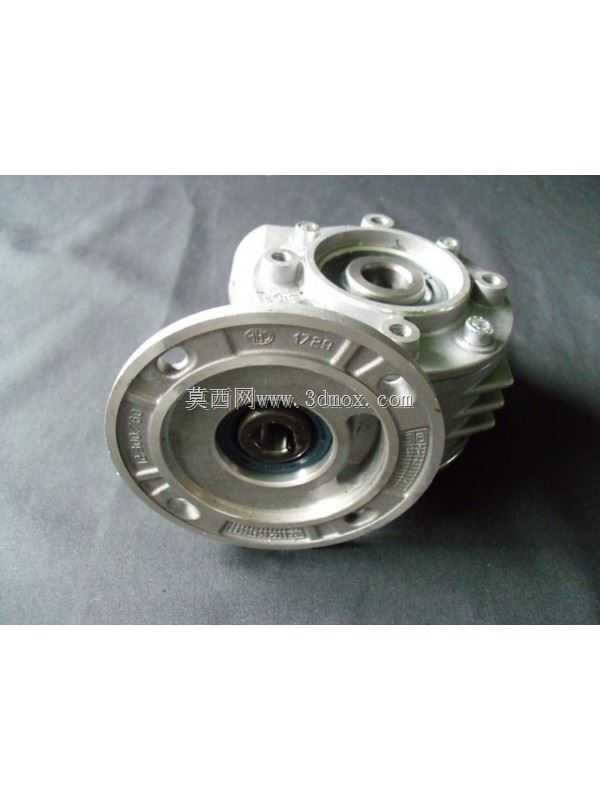

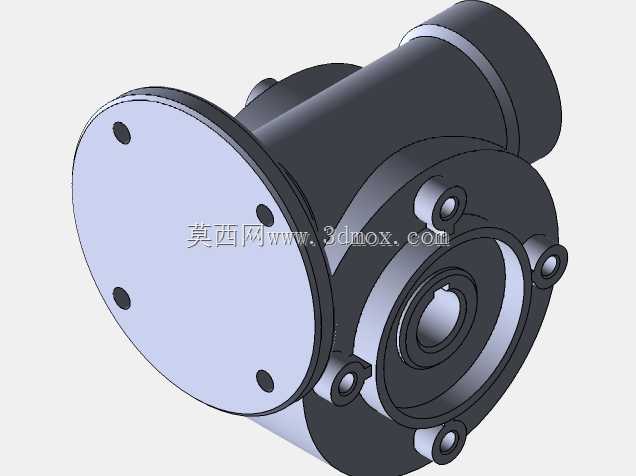

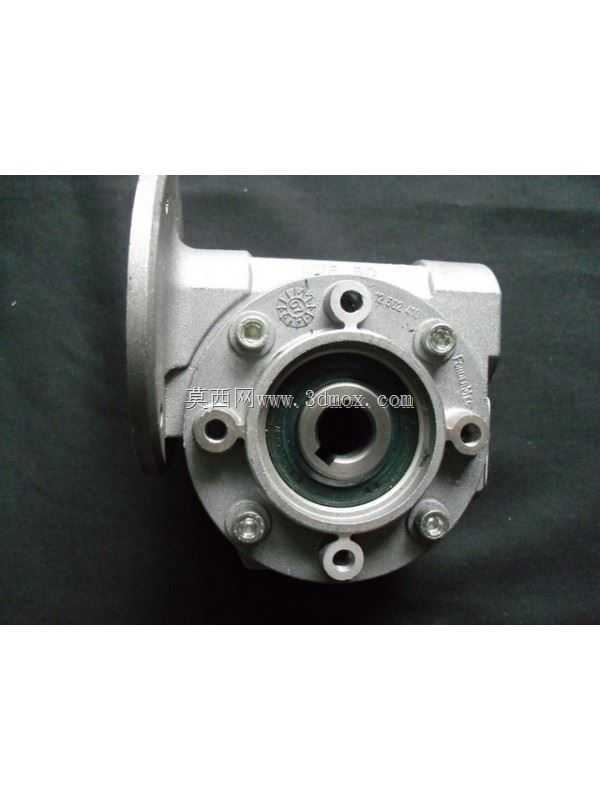

VF30P56B14兼容型蜗轮蜗杆传动变速箱

　　这款适配56架B14电机的蜗轮蜗杆变速箱，常应用在轻工输送线、小型食品包装设备、自动化分拣工位这类对安装空间有严格限制的传动场景中，核心作用是将电机输出的高转速低扭矩动力，转换为低转速大扭矩的输出动力，匹配执行端的负载运行需求。从结构设计来看，采用输入端法兰直连的安装形式，法兰端预留的四个安装孔位完全匹配B14规格56机座电机的安装止口与孔距，不需要额外加工转接板就能完成电机装配，能大幅缩减设备传动单元的轴向安装尺寸，对于布局紧凑的桌面型自动化设备、小型工装夹具动力单元来说，这种直连结构能有效避免联轴器连接带来的同轴度误差问题，降低传动过程中的振动与噪音。箱体采用一体化铸造成型的壳体结构，输出端设置了多组螺栓安装孔位，支持卧式、

　　立式等多种安装姿态，能适配不同设备的安装面布局，壳体上预留的多个工艺孔既可以作为注油、放油的通道，也能方便后期维护时检查内部蜗轮蜗杆的啮合状态。设计过程中优先考虑了传动效率与自锁性能的平衡，蜗轮采用铜质材质匹配钢制蜗杆，在保证足够减速比输出扭矩的同时，具备一定的反向自锁能力，在提升类、定位类小型工位应用中，能避免负载反向拖动电机造成的位置偏移问题，不需要额外加装制动单元就能满足基础的定位保持需求。安装边界方面，输入端法兰止口尺寸、输出轴的轴径与键槽尺寸都严格遵循对应规格的行业通用标准，选型时只需要匹配对应电机的机座号与输出端的负载连接尺寸，就能直接替换同规格的传统变速箱产品，不需要重新调整设备的安装机架尺寸。

　　壳体的加强筋布局沿着内部传动件的受力方向设置，既能够控制箱体整体重量，也能在满负载运行时保证壳体的结构刚性，避免受力变形导致蜗轮蜗杆啮合间隙变化，延长传动部件的使用寿命。输出端的轴承位采用同轴度一次加工成型工艺，能保证输出轴的径向跳动控制在合理范围内，适配带轮、链轮、联轴器等多种不同的输出连接件，满足不同传动形式的设备改装、设计选型需求。
