3D打印CIM与Versaplane传动适配连接座

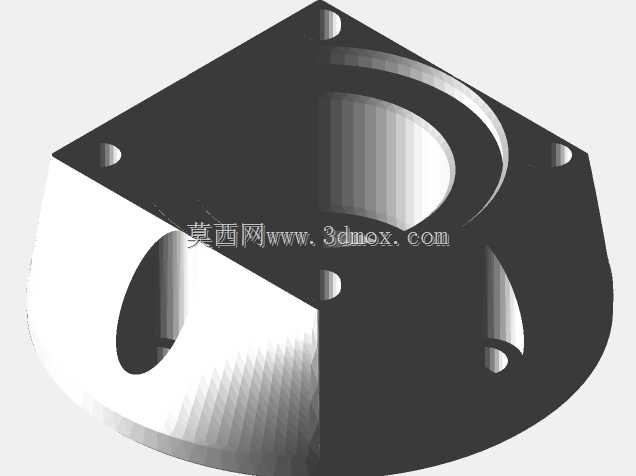

　　这款适配连接结构主要面向桌面级FDM3D打印制作的小型传动系统场景，用于解决CIM动力输出端与Versaplane行星齿轮箱输入端的安装对接问题，在小型机器人传动改造、桌面自动化装置动力组搭建、学生竞赛类移动平台动力改装场景中，能够省去现场反复测量配做转接件的工序，直接完成两类标准部件的刚性连接。从结构设计逻辑来看，整体采用方座加圆形对接止口的组合构型，方形底座的四个角位预留了沉头安装孔，可直接通过标准紧固件将整个适配座固定在设备安装基板上，沉孔深度刚好覆盖常用M3螺丝的头部高度，安装后螺丝端面不会突出座体表面，避免与周边运动部件产生干涉。圆形对接端的内孔尺寸匹配Versaplane输入端的定位外圆，配合间隙控制在0.2mm以内，

　　既能够保证装配时的顺畅推入，又不会因为间隙过大导致动力传递过程中出现同轴度偏差，引发运转振动或齿轮偏磨问题。侧部预留的贯通孔位对应CIM动力端的输出轴避让与锁紧螺丝操作空间，装配时不需要额外拆解周边结构，就可以从侧方伸入工具完成轴端锁紧螺丝的紧固作业，大幅缩减现场装配的操作时长。设计阶段针对Prusa i3 Mk3这类常见桌面级FDM打印机的成型精度做了专门的孔位补偿，采用PolyLite PC这类常用工程耗材打印时，孔位不需要二次铰孔就可以达到装配公差要求，不过不同打印机的步进校准、挤出倍率存在个体差异，实际批量装配前仍需要做首件试装验证，必要时可对孔位做轻微修整。整个适配座的壁厚设置为3mm，在PC材料打印填充率20%的情况下，

　　就可以承受CIM电机满功率输出时的扭矩载荷，不会出现连接座断裂或安装孔滑丝的问题，安装边界尺寸控制在40mm见方的范围内，不会占用过多的设备内部安装空间，适合在紧凑布局的小型动力组中使用。对接面的平面度在设计时做了0.1mm的平面度公差要求，打印时只要保证平台调平准确，就可以实现两个对接部件的端面完全贴合，避免因贴合缝隙导致的传动错位问题。
