AHX轴用编码器安装固定结构

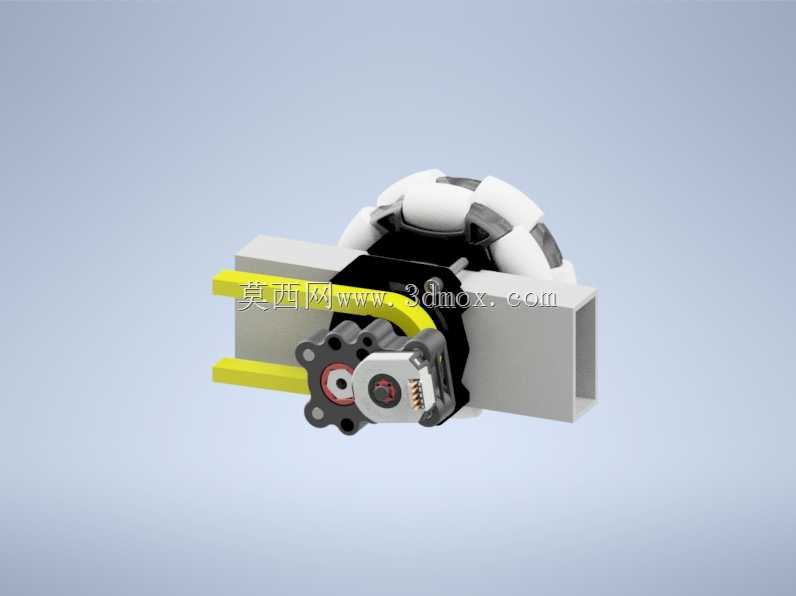

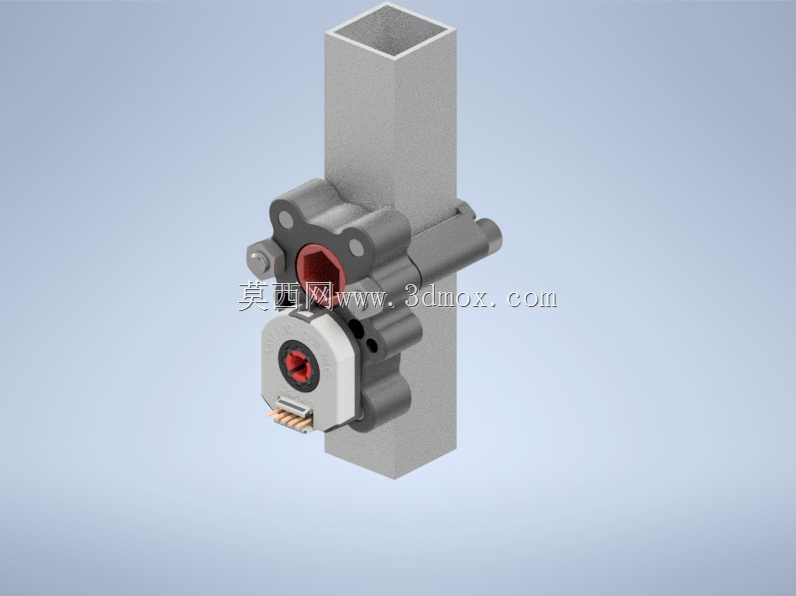

　　在小型移动机器人、智能AGV以及定制化实验平台的传动系统改造场景中，经常会遇到AHX类输出轴没有预留编码器安装位的问题，这类轴体多用于动力输出端，本身要承载传动扭矩，常规的抱箍式编码器安装架要么会干涉周边传动件，要么无法保证编码器与轴的同轴度，容易出现计数脉冲丢失、角度检测偏差的问题，直接影响设备的闭环控制精度。这款安装结构就是针对这类场景设计的，整体采用分体式叠装结构，主体安装板通过轴周边的预留孔位直接固定在设备原有壳体上，不需要额外在轴端加工螺纹或者焊接支架，避免了对原有传动结构的破坏。安装结构中部预留了编码器的容纳腔，可以适配AMT-103、SRX MAG等常用的小型磁电编码器，

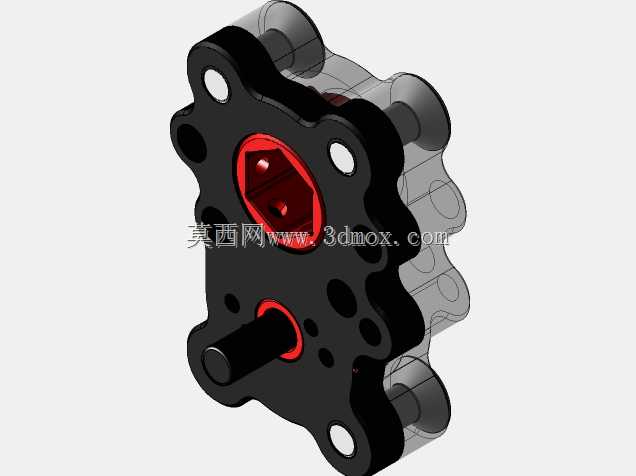

　　编码器的定位止口与安装板上的定位孔采用小间隙配合，装配时不需要反复调整同轴度，只要将安装板贴合固定面锁紧即可保证编码器与轴的同心度要求。传动部分采用两个24齿模块1齿轮做等速传动，主动齿轮直接套在AHX轴的对应轴段上，通过顶丝与轴体固定，从动齿轮与编码器输入轴连接，齿轮副的侧隙通过安装板上的腰型调节孔控制，装配时可以微调编码器的固定位置，将齿轮啮合间隙控制在合理范围，既不会因为间隙过大导致传动回差，也不会因为过紧出现卡滞、磨损加快的问题。从安装边界来看，整体结构的外轮廓完全贴合原有部件的外形，突出轴体的高度控制在原有部件的投影范围内，不会和周边的麦克纳姆轮、联轴器等传动件产生运动干涉，

　　安装板上的固定孔位完全匹配AHX轴周边的原有安装孔，不需要重新打孔攻丝，改造时的装配效率很高。结构上的镂空设计一方面是为了减轻整体重量，降低轴端的额外负载，另一方面也可以预留出编码器的走线空间，编码器的线缆可以顺着镂空槽引出，避免运动过程中线缆被旋转部件剐蹭。考虑到3D打印的加工特性，所有的安装孔位都预留了打印公差，不需要二次铰孔就能直接装配紧固件，齿轮的齿形也做了适配打印工艺的圆角处理，避免打印过程中出现齿尖缺损、层间结合力不足的问题，实际使用时即使是用普通PLA材料打印，也能满足常规转速下的传动强度要求，适合设备改造、原型验证阶段快速制作使用。
