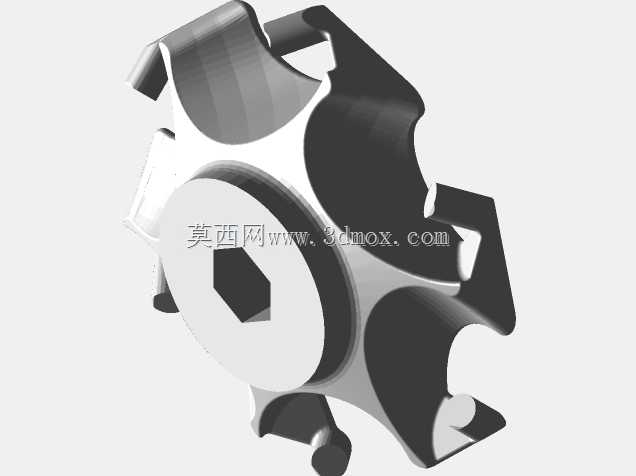

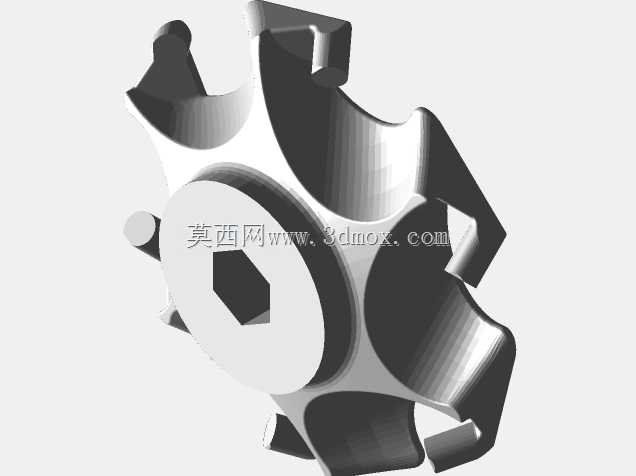

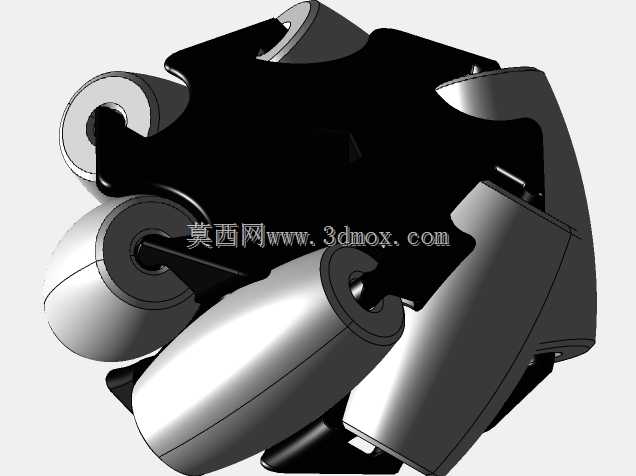

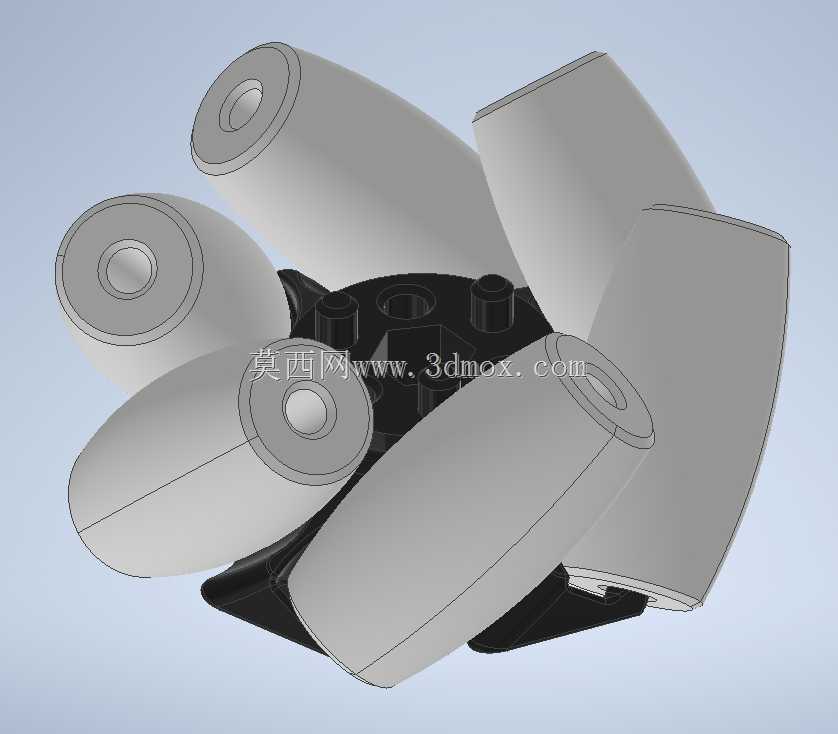

4英寸3D打印麦克纳姆滚轮结构设计

　　这款麦克纳姆滚轮的设计，最初是针对FRC赛事移动底盘的快速迭代需求开发，核心是解决赛事备赛阶段定制轮组成本高、加工周期长的痛点，让参赛队伍可以通过桌面级3D打印设备快速完成轮组制作，无需依赖外协机加工。区别于传统机加工的麦克纳姆轮，这款滚轮采用无额外硬件的集成化设计思路，所有辊子支架、轮毂结构都整合为可直接打印的组件，不需要额外采购定制紧固件、轴承套等配件，打印完成后仅需完成辊子与轮毂的装配即可投入使用，大幅降低了小批量制作的门槛。

　　从实际应用场景来看，这类4英寸规格的麦克纳姆轮，除了适配FRC赛事的动力电池驱动底盘，也可用于小型AGV转运小车、实验室全向移动平台、教育类机器人实训设备的行走机构，能够实现平面内任意方向的平移、原地旋转等全向移动动作，相比传统差速轮组不需要预留转弯半径，在狭小空间内的移动灵活性优势十分明显。设计过程中针对3D打印的工艺特性做了专门优化，所有结构的悬垂角度都控制在桌面级FDM打印机可无支撑打印的范围内，辊子的曲面轮廓经过反复调整，既保证了与地面接触时的连续滚动特性，也避免了打印过程中出现大面积支撑残留，影响辊子的转动顺滑度。

　　尺寸参数的设定完全匹配常用的赛事底盘安装需求，滚轮整体外径为4英寸，适配1/2英寸、3/8英寸两种常见的轮轴安装孔径，用户可以根据自身底盘的轴径规格选择对应的安装尺寸。如果打印完成后出现辊子转动卡滞、内孔与轴配合过紧的情况，可使用6.5mm钻头对内孔进行简单的铰孔修正，即可获得合适的配合间隙，不需要复杂的二次加工。辊子的排布角度经过力学仿真验证，能够保证轮组在承载状态下各个方向的受力均匀，避免出现偏载导致的辊子磨损加快、移动卡顿等问题，轮毂的连接结构采用卡扣式设计，打印完成后不需要额外粘接即可完成组装，装配效率相比粘接结构提升60%以上。

　　在实际测试中，采用PLA材料打印的轮组可承载单轮5kg的载荷，满足小型移动平台的使用需求，如果采用PETG或者尼龙材料打印，还可进一步提升承载能力与抗冲击性能，适配更复杂的使用工况。轮组的轮廓设计充分考虑了地面适应性，辊子的曲面弧度能够在轻微不平整的地面上保持足够的接触面积，避免出现悬空打滑的情况，无论是室内的平整地坪，还是赛事场地的专用地毯，都能获得稳定的抓地力，保证全向移动的精度。
