快装式双件组合圆管扶手锁夹结构

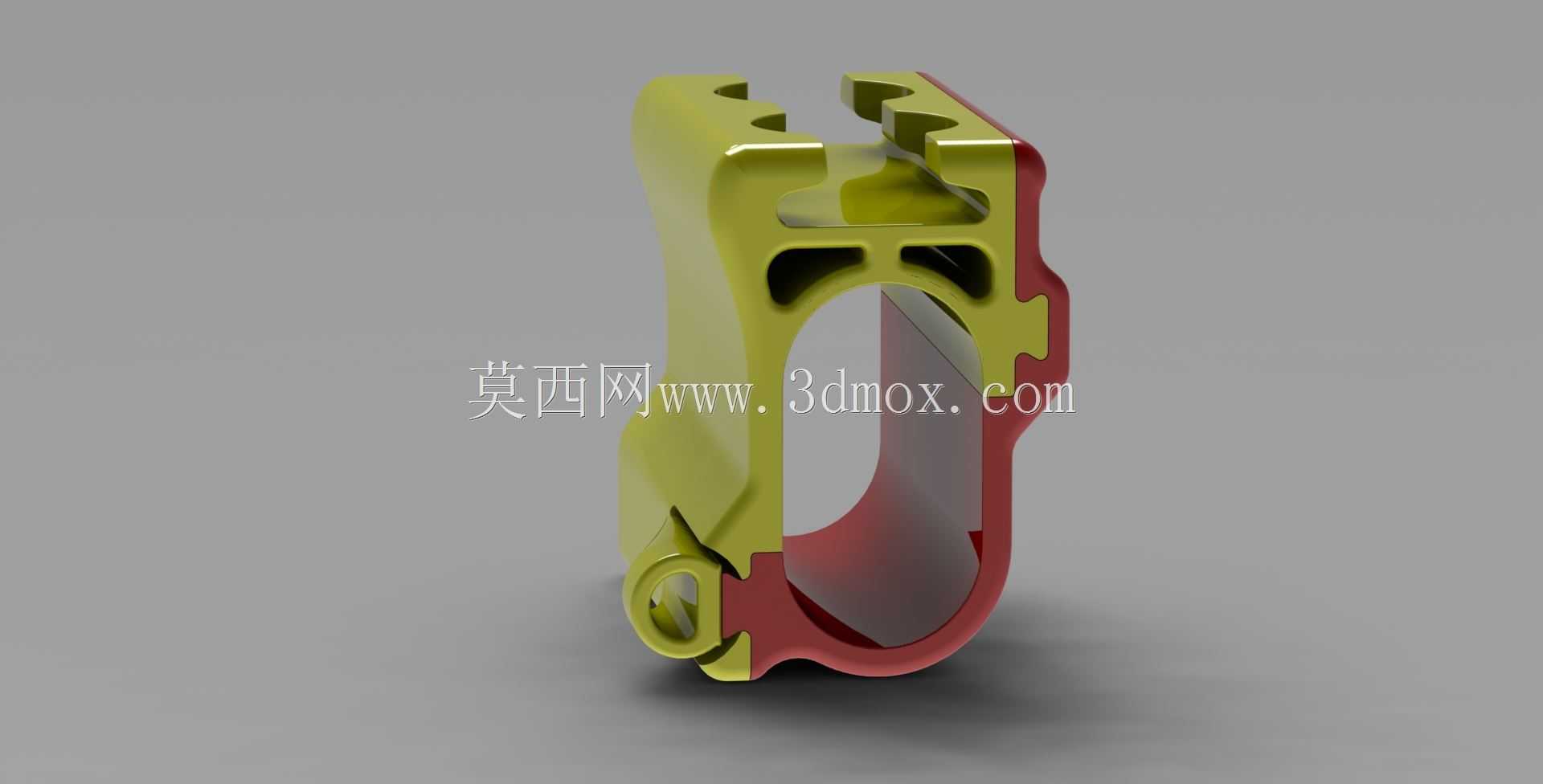

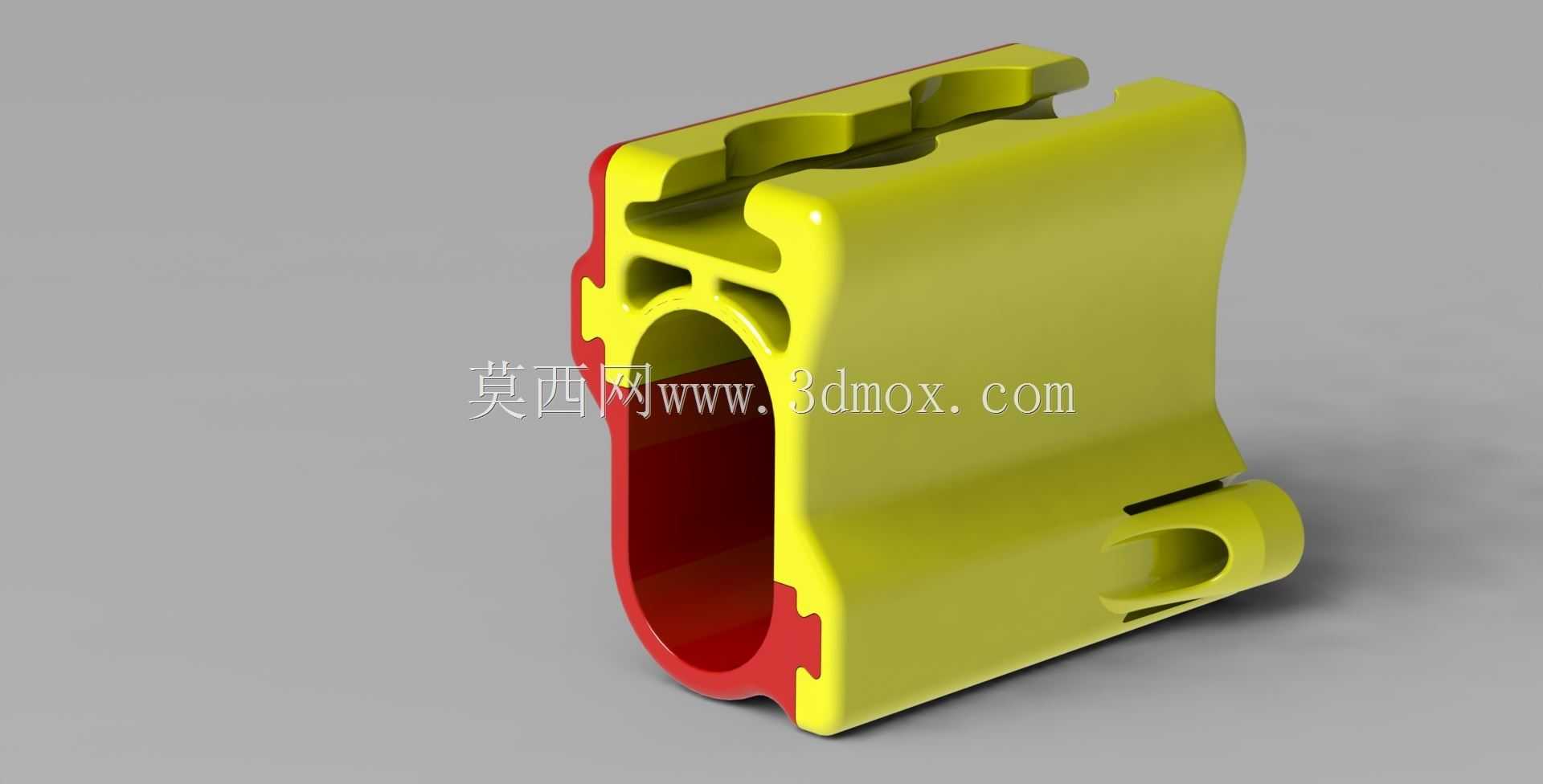

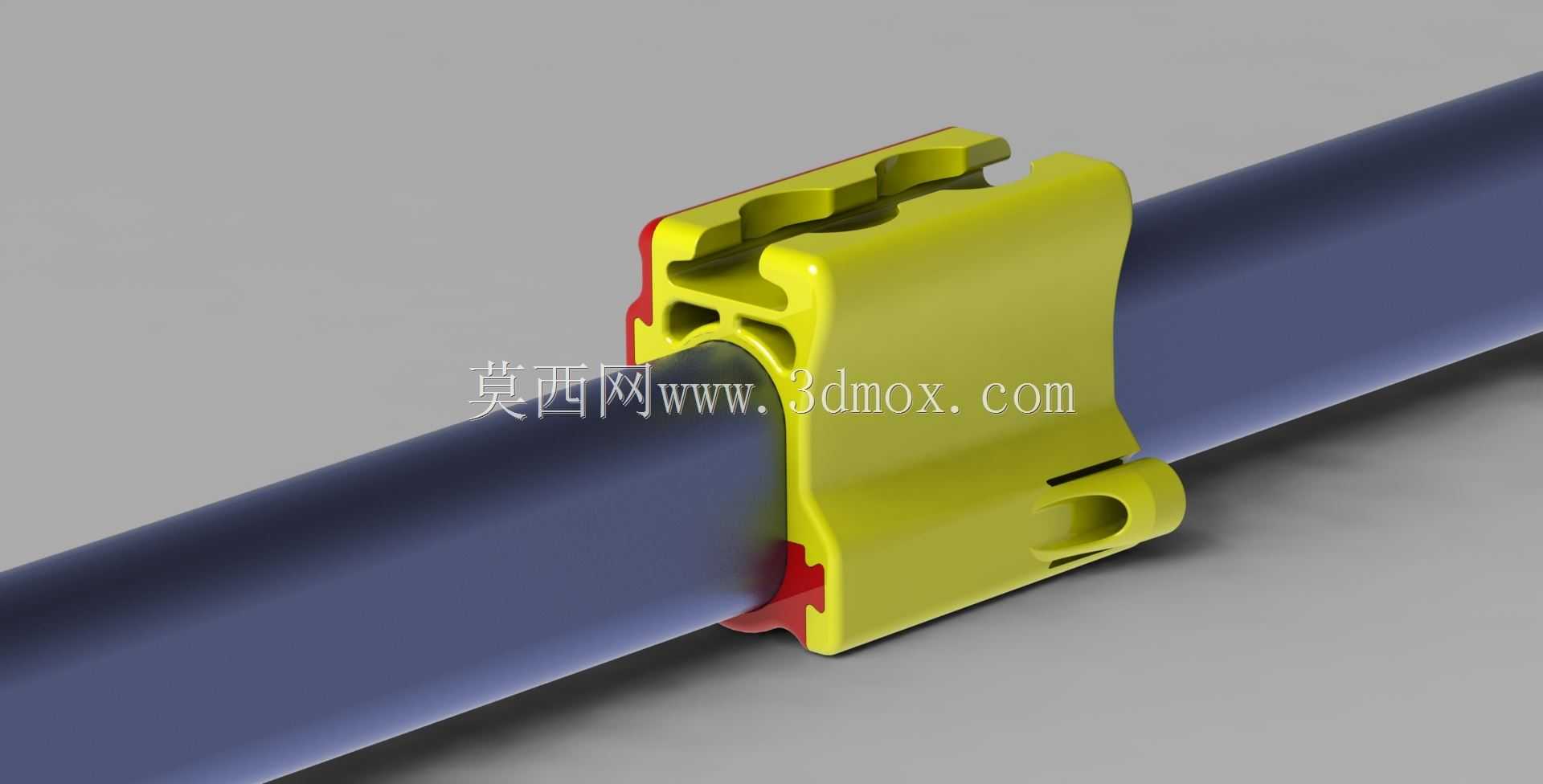

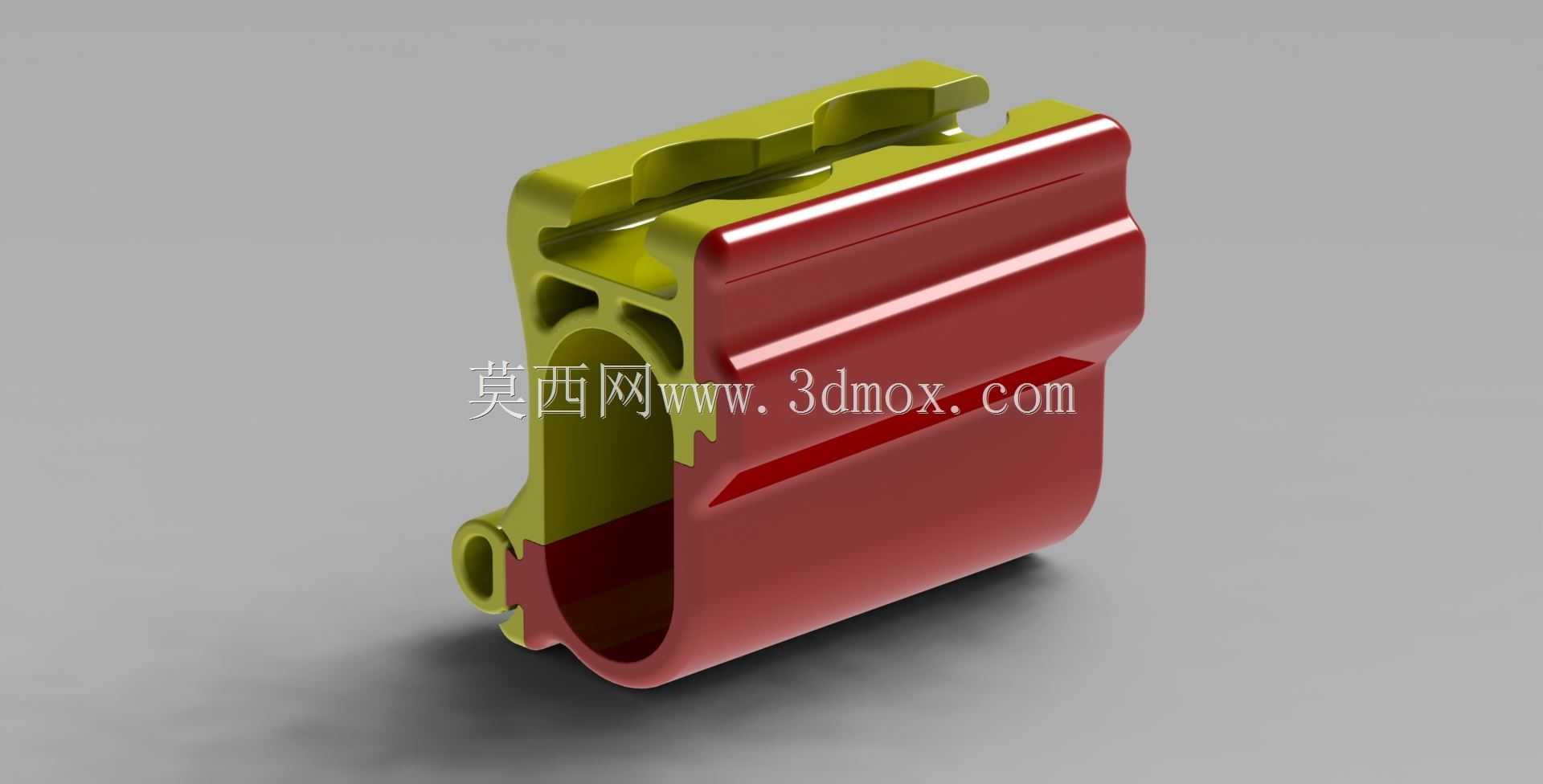

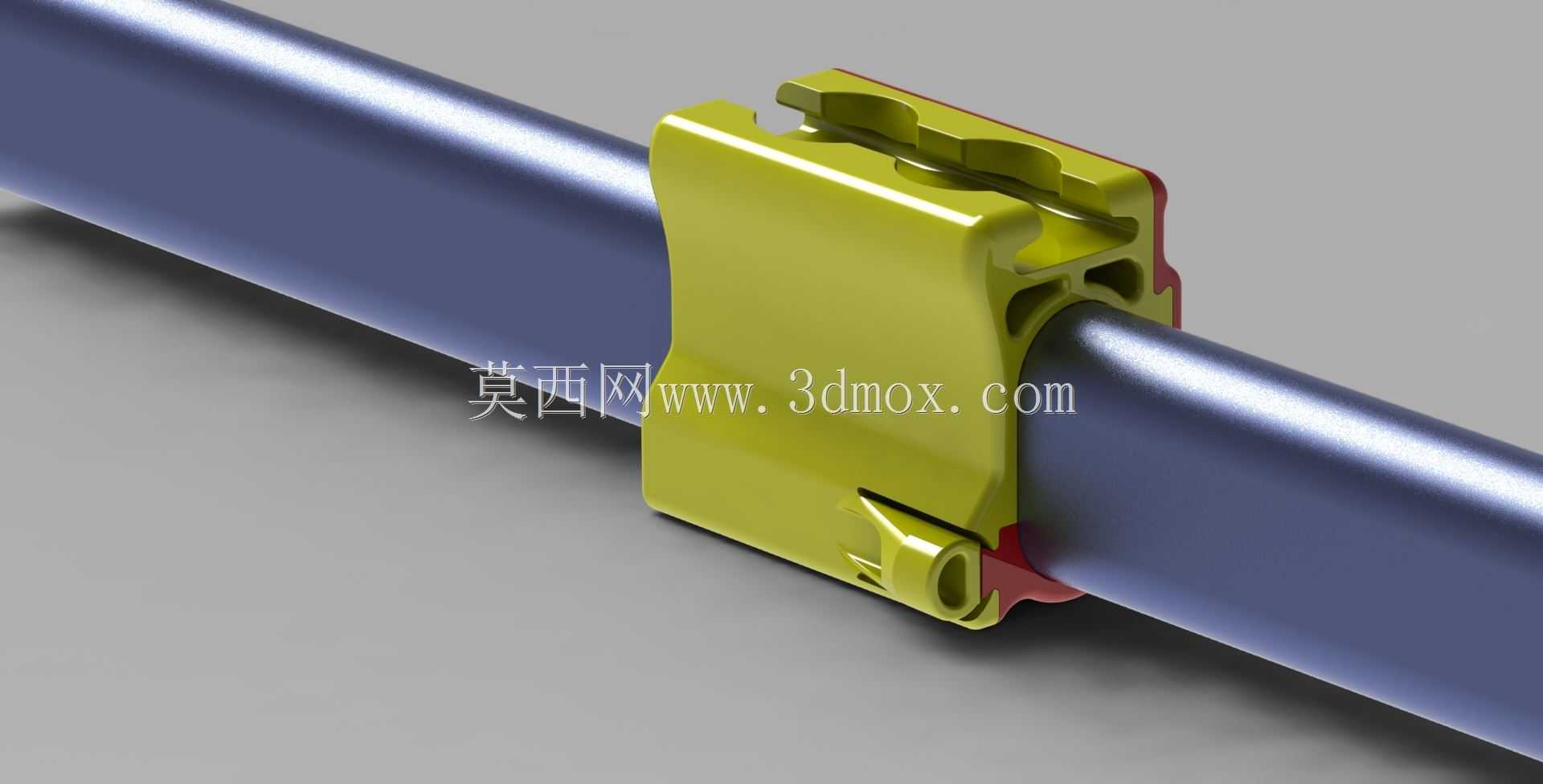

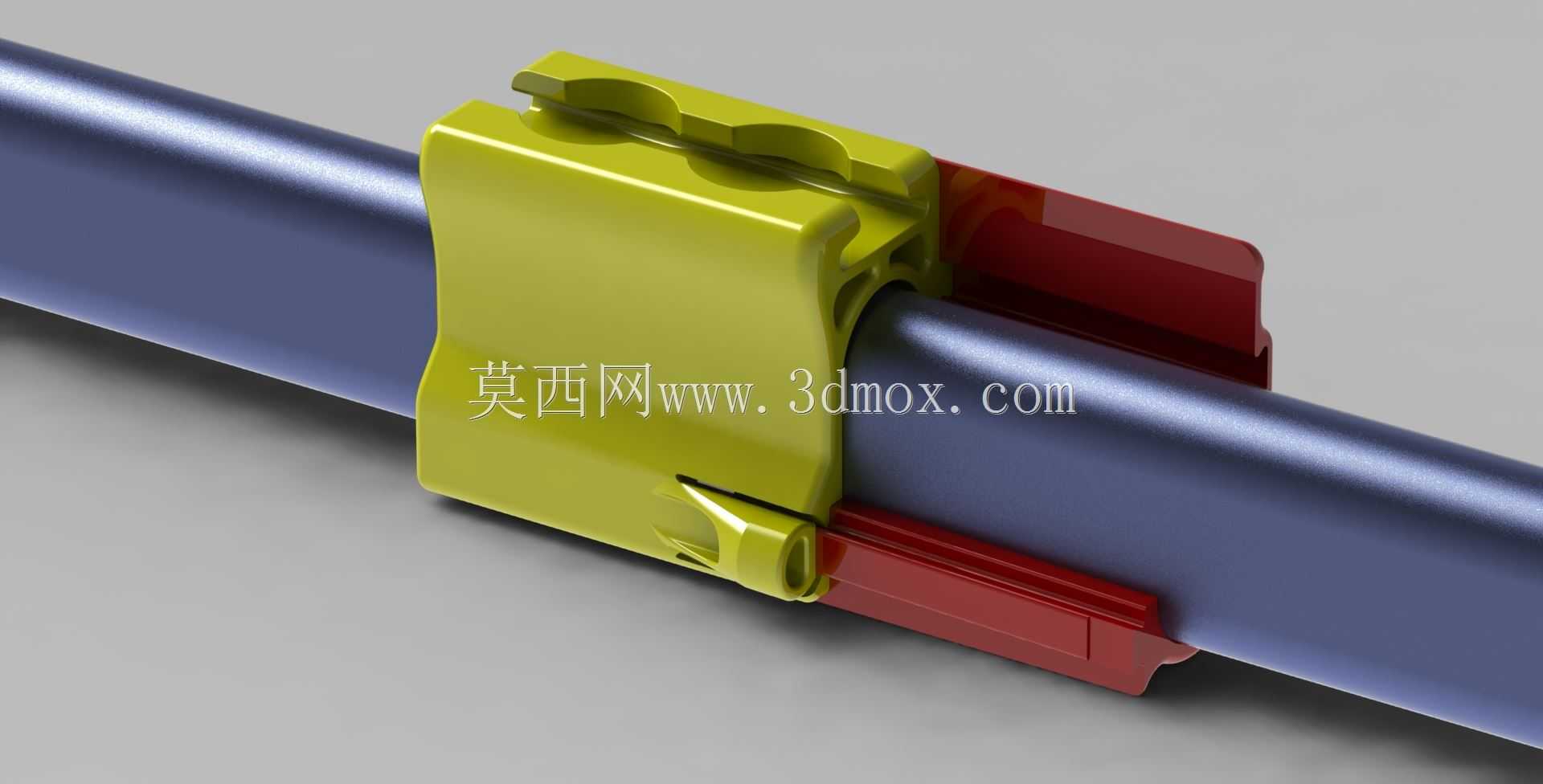

　　这款双件组合式锁夹主要应用于船舶舷侧扶手、工业设备操作护栏、模块化管线支架等需要快速拆装圆管构件的场景，核心作用是实现同径圆管的快速对接锁紧与位置固定，无需额外紧固件即可完成装配，大幅降低现场安装的工具依赖与作业时长。从结构功能来看，锁夹由两个对称的联锁部件组成，装配时两个部件沿圆管径向的斜向导向面滑动，滑动过程中同步对圆管外壁施加均匀的正向压紧力，当两个部件滑动至锁定位置时，自带的卡扣结构自动咬合锁止，不会因扶手受外力晃动、人员倚靠施力出现松脱，能有效降低圆管对接处意外断开的风险；需要拆卸维护时，只需向外拉动外露的解锁卡扣，即可让两个联锁部件沿导向斜面滑开，快速解除对圆管的锁紧，单人即可完成拆装操作。

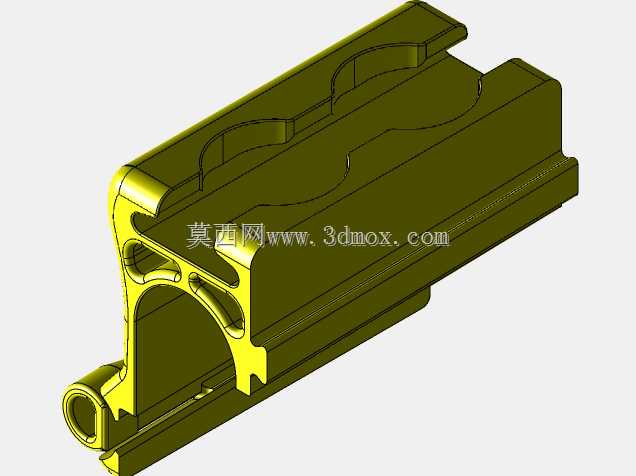

　　设计过程中针对注塑成型工艺做了定向优化，整体结构的拉伸应力方向与挤出类塑料原料的晶粒取向保持一致，且应力方向垂直于零件的构建分型面，能大幅降低长期使用过程中零件受交变应力出现分层开裂的概率。零件在Z轴方向的轮廓保持一致，没有突兀的突出几何特征，既可以适配常规3D打印的成型仓尺寸，实现单批次打印成型，也能适配注塑模具的开模方向，减少侧向抽芯结构，降低模具制造成本。安装边界方面，锁夹的内孔弧度与适配圆管的外径完全贴合，锁紧后与圆管的接触面积占整圈周长的65%以上，不会出现点接触导致的圆管表面压痕或应力集中；锁夹外壁的所有外露棱角都做了大圆角过渡处理，应用在船舶扶手场景时能避免船员磕碰划伤，同时应力集中的非受力区域做了减薄挖除处理，在保证整体结构强度的前提下减少原料用量，兼顾轻量化与成本控制。锁紧状态下锁夹沿圆管轴向的窜动间隙控制在0.2mm以内，不会出现沿管长方向的滑动，同时能限制两根对接圆管之间的相对转动，保证扶手整体的结构稳定性。
