航天飞机主发动机诱导轮涡轮结构设计

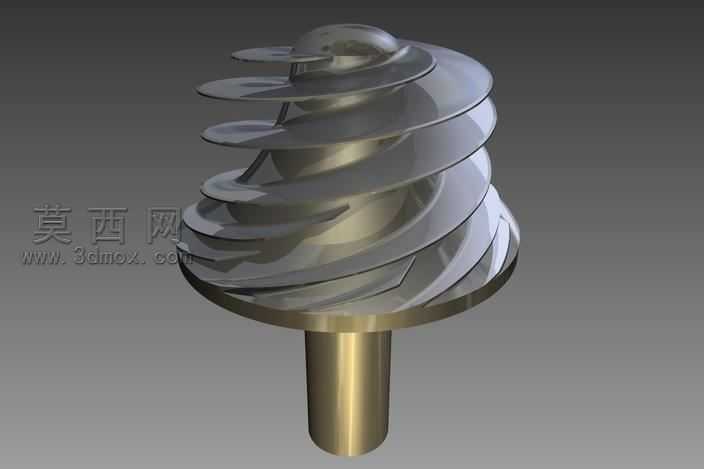

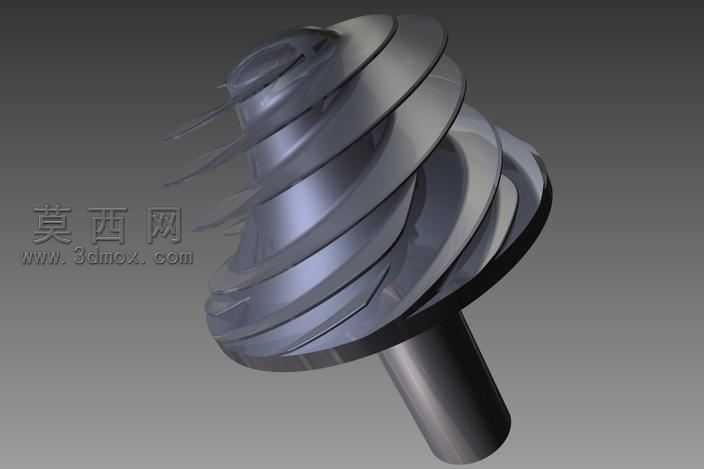

本模型为航天飞机主发动机配套的诱导轮涡轮部件，建模过程围绕航空航天动力部件的流体力学特性与结构装配需求展开，整体采用参数化建模逻辑搭建，先以中心定位轴为基准完成底部安装轴段的柱体建模，保证轴段的同轴度公差符合发动机装配的基准要求，轴段与上部轮体的衔接位置做了平滑过渡的圆角处理，避免工作过程中出现应力集中的问题。上部轮体主体为锥台形态，从底部轴段衔接位置向上逐步收窄，顶端采用半球形导流头设计，可在流体进入叶轮区域时提前梳理流向，降低入口处的流体紊流损耗，提升诱导轮的抗汽蚀性能。轮体表面的螺旋叶片采用变螺距、变安装角的螺旋线扫掠成型，每一片叶片的型面都经过曲率连续优化，叶片从轮体底端延伸至顶端导流头附近，叶片厚度从根部到边缘逐步递减，既保证叶片根部与轮体连接的结构强度，又能降低叶片边缘对流体的阻力，叶片之间的流道宽度沿流体流动方向逐步调整，匹配发动机工作时的流体压力变化规律。材质渲染阶段采用金属质感的航天高温合金材质，调整材质的反射率与粗糙度参数，还原高温合金部件经过精密机加工后的金属光泽，叶片表面添加细微的机加工纹理提升真实感，整体渲染采用柔和的侧上方打光，清晰展现叶片的螺旋曲面形态与各部分的结构衔接关系。设计过程中重点考量了诱导轮在发动机燃料输送系统中的工作特性，保证叶片型面、轮体锥度、导流头形态的匹配度，让部件既满足流体输送的功能需求，又具备足够的结构强度适配发动机的高温高压工作环境，整体模型完整还原了诱导轮涡轮的核心结构特征，可用于航空航天动力部件的结构展示、原理演示等场景。
