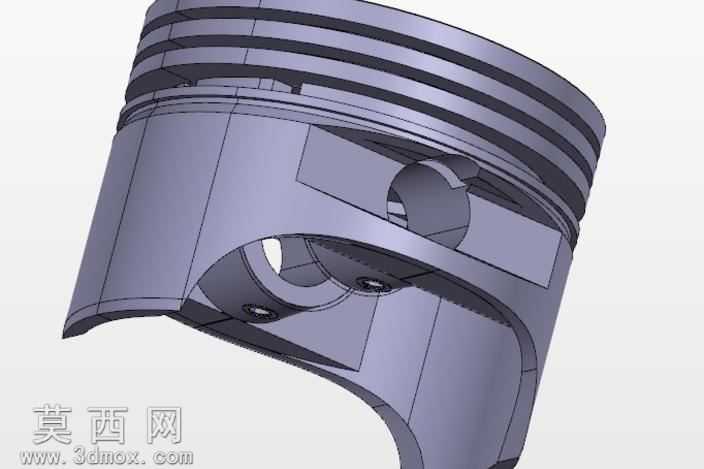

本田汽车发动机活塞高精度三维结构设计

本作品为汽车发动机核心往复运动部件活塞的三维参数化设计模型，建模过程严格遵循内燃机活塞的实际工程设计规范，完整还原了量产车用活塞的全部结构细节。建模阶段首先基于活塞的工作工况确定核心尺寸参数，以活塞顶面为设计基准，依次完成头部环带、裙部、销座的特征构建：头部区域精准绘制了多道活塞环槽结构，每道环槽的宽度、深度、槽岸间距均匹配量产活塞的设计公差，环槽边缘做了符合工艺要求的微小倒角处理，避免应力集中；活塞顶面根据本田发动机的燃烧室匹配需求，做了对应型面的凹陷设计，可精准配合缸盖形成合理的燃烧室挤气区域，保障油气混合效率。裙部采用了适配缸套配合的变椭圆型面设计，建模时通过多截面曲面拟合实现了裙部的中凸变轮廓造型，还原了实际活塞工作时热膨胀后的配合形态，避免冷态敲缸、热态拉缸的问题；销座区域做了加强筋过渡结构，精准还原了活塞销孔的同轴度设计，销孔内侧的润滑油道、卡簧槽结构均完整呈现，销座与裙部的连接过渡区域做了大圆角平滑处理，可有效分散活塞往复运动时的冲击载荷，降低应力集中风险。材质设定阶段，为模型赋予了高硅铝合金的材质属性，还原了铝合金活塞特有的金属哑光质感，渲染时采用工程展示常用的柔和打光方案，清晰呈现活塞各部位的结构轮廓与棱线细节，无过度夸张的光影效果，完全满足工程评审、结构教学、装配模拟的使用需求。整个设计过程充分考虑活塞的实际工作场景，在保证结构完整度的前提下，对非关键的微小工艺倒角做了合理简化，既保留了所有核心装配结构，又控制了模型的数据量，可直接导入各类三维软件完成发动机整机装配模拟、运动干涉检查、有限元受力分析等后续工作，能够为汽车发动机相关的教学演示、改装设计、逆向参考提供精准的三维模型支撑。
