直列四缸发动机缸体三维结构设计

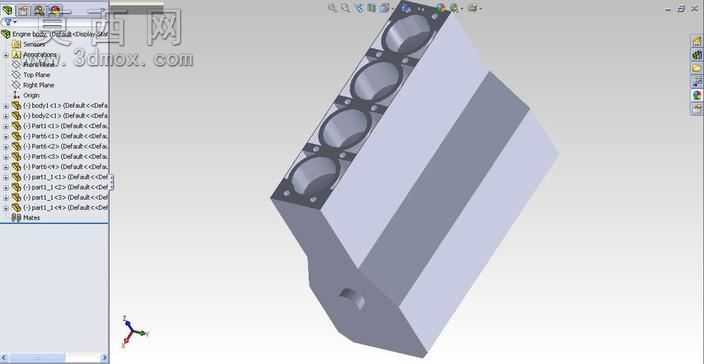

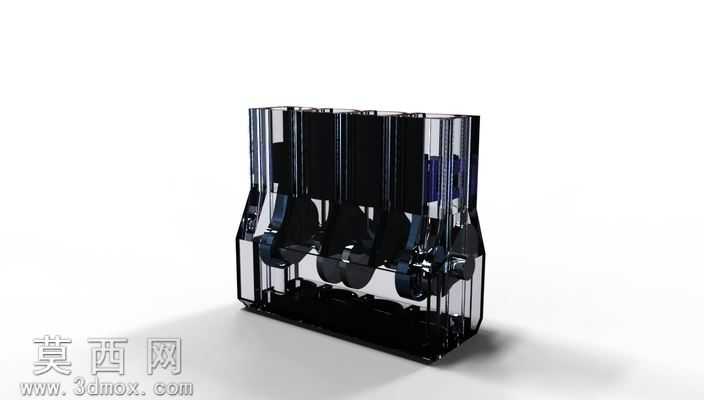

本作品为直列四缸发动机缸体的三维参数化建模成果，建模过程严格遵循内燃机缸体的实际结构比例与工程设计规范，首先通过草绘绘制缸体的主体轮廓基准，以拉伸特征构建缸体的基础实体形态，针对顶部四个呈直线等距排布的气缸安装腔，采用切除拉伸特征完成腔体的精准成型，腔体边缘的倒角、密封槽结构均通过倒角、扫描切除特征逐一还原，保证与实际缸盖安装的配合精度要求。缸体侧面的附属安装凸台、传感器接口、水道开孔等细节结构，通过多基准面定位后逐一添加拉伸、切除特征完成构建，底部的机油存储腔结构采用抽壳特征配合局部加厚处理，还原缸体下部的储油、承力结构特性。材质渲染阶段，缸体主体采用渐变金属蓝质感的铸铁材质表现，通过调整材质的粗糙度、反射率参数，模拟铸造缸体经表面处理后的哑光金属质感，顶部气缸腔内部采用高亮深蓝色材质表现燃烧室的涂层效果，侧面的金属堵头采用亮面金属材质，通过光影调整突出不同部件的材质差异。结构设计上充分考虑直列四缸缸体的受力特性，主体壁厚采用渐变设计，上部气缸区域壁厚更大以承受燃烧爆发压力，下部油底壳连接区域适当调整壁厚兼顾轻量化需求，各安装孔位的位置、尺寸均参考通用小排量四缸发动机的通用设计参数，保证结构的合理性与工程参考价值。建模过程中对特征树进行了规整分组，将主体结构、腔体结构、附属接口、细节特征分别归类管理，方便后续对缸体结构进行参数调整与修改，渲染阶段采用三点布光方式，主光源从侧上方照射突出缸体的轮廓立体感，辅助光源补光弱化暗部死黑，环境光添加柔和反射效果，让金属材质的表现更具真实感，整体模型完整还原了直列四缸缸体的核心结构特征，可用于发动机结构教学、原理演示以及相关设计方案的参考使用。
