五缸星形航空活塞发动机结构展示

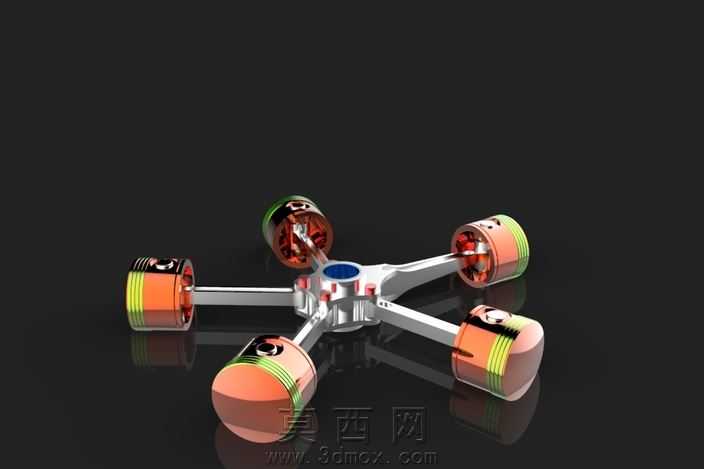

本作品为五缸星形航空活塞发动机三维建模成果，建模过程依托专业三维设计软件完成，整体采用自底向上的装配建模思路，先逐一完成单个气缸组件、中心曲轴匣、连杆机构、活塞部件等核心零件的独立建模，再通过同轴配合、面重合、角度约束等装配关系完成整体组装，完整还原星形发动机的经典布局特征。模型渲染阶段采用深色哑光背景突出主体结构，针对不同零件匹配差异化材质：气缸散热鳍片部分采用金属磨砂铝合金材质，还原航空发动机轻量化散热部件的质感；活塞顶部与燃烧室区域做高温金属着色处理，搭配橙绿相间的环形标识区分不同气缸单元，增强视觉辨识度；中心曲轴匣部分采用亮面镀铬金属材质，凸显核心传动部件的精密加工质感；连杆结构采用高强度合金钢材质表现，还原传动部件的力学性能视觉特征。结构设计上严格遵循星形发动机的机械原理，五个气缸以中心曲轴为圆心呈等角度放射状排布，每个气缸的连杆均与中心曲轴的曲柄销形成铰接配合，可直观展现星形发动机工作时各气缸交替做功、驱动中心曲轴旋转的运动逻辑，模型对气缸外部的散热鳍片、活塞顶部的燃烧室轮廓、连杆与活塞的铰接销结构、中心匣体的安装定位面等细节均做了精细化还原，未做过度简化处理。设计过程中重点考量了星形发动机的布局合理性，通过等角度排布保证各气缸做功间隔均匀，降低曲轴运转的振动幅度，同时放射状布局也能最大化利用迎风气流实现气缸散热，匹配航空动力装置的风冷散热需求，整体模型既完整还原了星形航空发动机的机械结构特征，也通过材质与渲染处理清晰区分不同功能部件，可用于航空动力结构教学、发动机原理演示、航空类产品创意设计参考等场景，帮助观者直观理解这类经典航空发动机的布局逻辑与结构组成。
