罗茨式鼓风增压设备结构设计

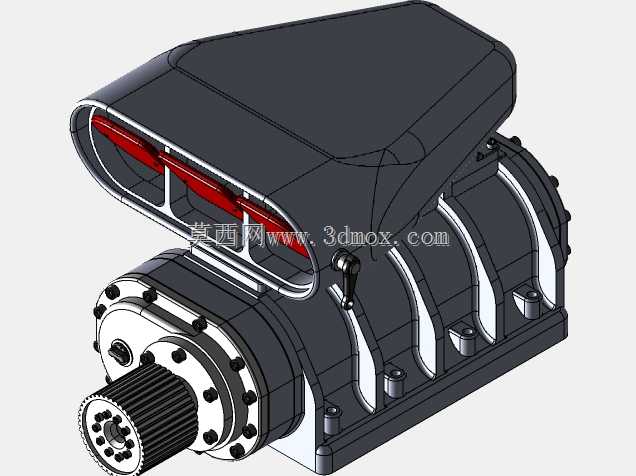

　　在污水处理曝气、水产养殖增氧、粉体气力输送、工业炉窑送风这类对风压稳定性要求严苛的工况里，罗茨式鼓风增压设备是核心气源供给单元，区别于离心式风机的风压随流量波动特性，这类容积式设备能在转速恒定的前提下输出稳定风压，不会因为管网阻力小幅变化出现风量骤降，适配需要持续恒压供气的生产场景。从结构设计逻辑来看，这套模型完整还原了三叶罗茨转子的核心传动布局，机壳采用分段式腔体结构，进出气流道做了圆弧过渡处理，能降低转子高速回转时的气流脉动噪音，端盖处的轴承安装位预留了足够的支撑跨距，避免长周期运行下转子挠曲变形导致的腔体内壁刮擦。输入端的花键连接结构是设计细节里的重点，相比平键传动，花键配合能传递更大扭矩，同时保证转子与驱动轴的同轴度，

　　减少传动环节的动不平衡量，适配高转速连续运行的工况要求。上部的集成式进气消音腔采用了空腔扩容加导流筋的设计思路，进气气流先进入大腔体完成缓冲，再顺着导流筋均匀进入转子啮合腔，避免进气紊流带来的额外振动，消音腔与主机壳采用螺栓快装结构，后期维护清理滤芯时不需要拆解主机核心腔体。安装边界方面，底座的安装孔位按照通用工业风机的安装尺寸规范设计，预留了减震器安装平面，设备重心落在底座支撑面的几何中心附近，现场安装时不需要额外做配重调整，进出口法兰的尺寸匹配常规工业通风管道的通径规格，能直接对接现有管网不需要额外制作变径接头。转子型线采用的是渐开线三叶型设计，啮合间隙控制在均匀的极小范围内，既保证转动时不会出现卡滞，

　　又能最大限度减少高压腔向低压腔的气体回流，提升容积效率，端盖处的密封结构采用了多重迷宫密封加接触式油封的组合，能避免输送带微小粉尘的气体时出现杂质进入轴承腔，也能防止轴承润滑脂泄漏进入气腔污染输送介质。在做设备选型适配时，这套结构可以根据实际需要的风压风量参数调整转子长度与腔体容积，不需要改动外部安装尺寸，就能覆盖不同功率段的工况需求，对于做气力输送系统集成、污水处理厂曝气系统改造的设计人员来说，完整的三维结构能直接用来做管路干涉检查、安装空间校核，也能作为同类型设备国产化改型的结构参考，避免从零开始建模时出现转子啮合间隙、轴承选型匹配这类基础设计错误。
