径向高压漩涡式气泵结构设计

　　这款径向结构的漩涡式气泵，在工业现场的应用覆盖范围极广，从污水处理池的曝气增氧、粉体物料的正压稀相输送，到印刷设备的纸张吸附固定、工业吸尘系统的负压源提供，甚至是电镀槽液的搅拌供气、包装设备的真空吸附工位，都能见到这类设备的身影。不同于传统的容积式压缩机，它依靠叶轮高速旋转时，叶片间的空气在环形流道内反复被加速，形成连续的高压气流输出，运行过程中无油润滑，输出的气源洁净无油污，这一特性让它在食品加工、医疗包装这类对气源洁净度有要求的场景中具备不可替代的优势。

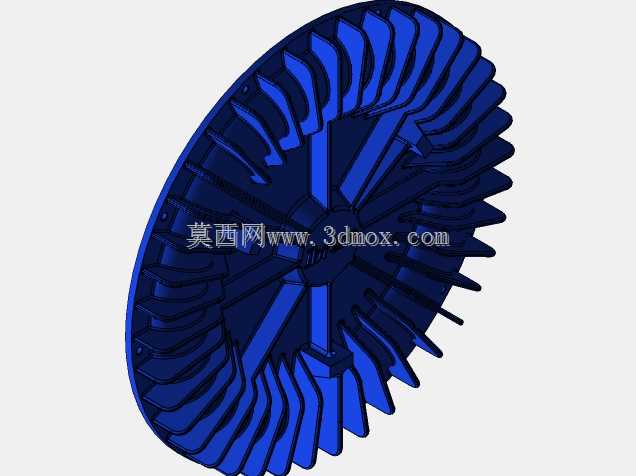

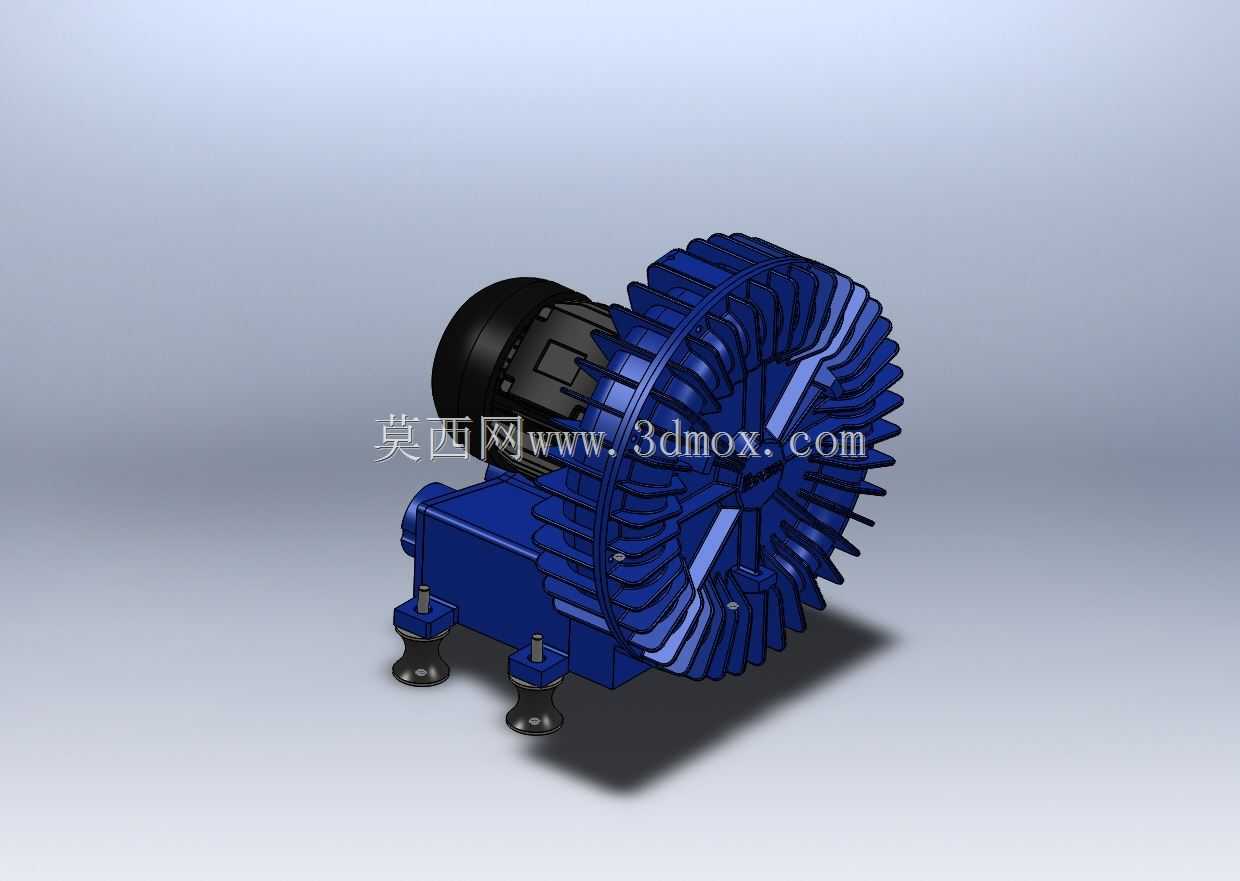

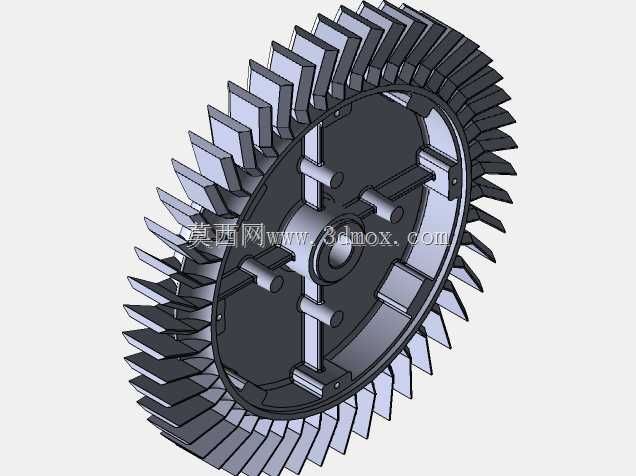

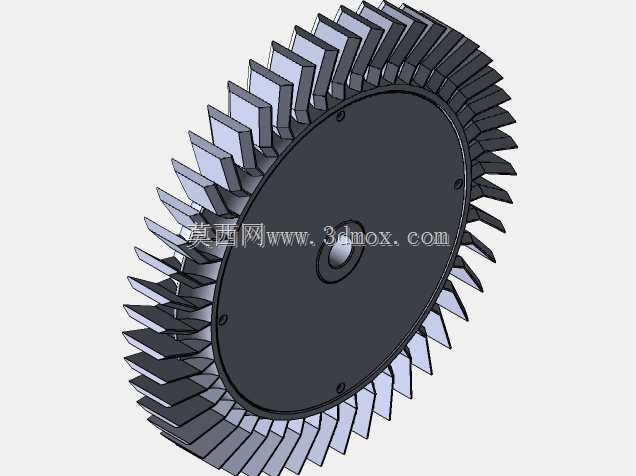

　　从结构设计逻辑来看，这款设备采用直联式传动布局，驱动电机与泵体叶轮直接同轴连接，省去了皮带传动、联轴器连接带来的传动损耗与日常维护点，整体结构的同轴度公差在设计时控制在0.02mm以内，避免高速运转时出现径向跳动引发的振动与噪音。泵体的流道采用等截面环形设计，叶轮的叶片采用径向直叶片排布，每一片叶片的型线都经过流体仿真校核，确保空气在流道内循环加速时的涡流损耗降到最低，同时叶轮与泵体侧壁的间隙控制在0.1mm到0.15mm之间，既不会因为间隙过小出现运转擦碰，也不会因为间隙过大导致气压泄漏损失，保证输出压力的稳定性。

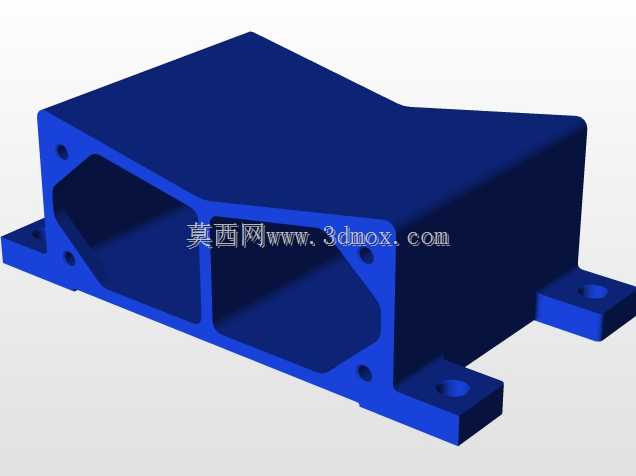

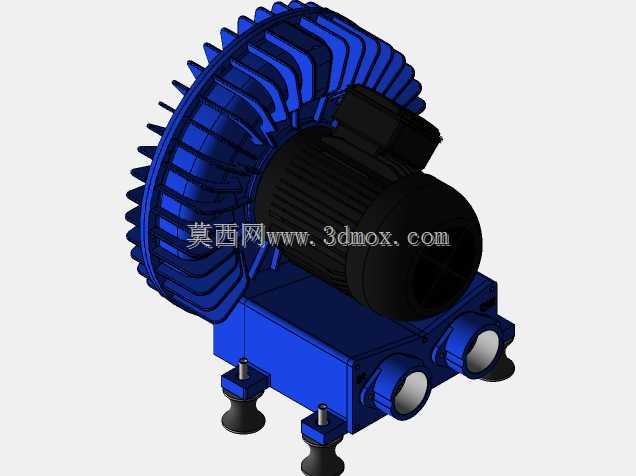

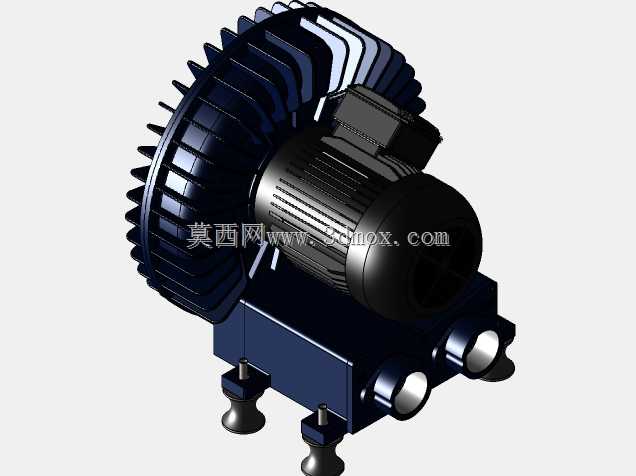

　　设备的底座采用一体化铸造成型，底部配置四个橡胶减震脚，安装时不需要额外浇筑混凝土基础，直接放置在平整的钢制机架或者水泥地面上即可，减震脚的邵氏硬度经过匹配选型，能够有效过滤设备高速运转时产生的高频振动，避免振动传递到配套的管路上引发管路共振。安装边界方面，设备的进出气口采用标准内螺纹接口，接口位置在泵体的侧上方，外接管路时需要预留至少两倍管径的直线段，避免管路急弯造成的气阻损失，设备的顶部预留了散热空间，安装时上方不能有遮挡物覆盖电机的散热风罩，保证电机运转时的热量能够及时散出，避免长时间运行出现过热保护。

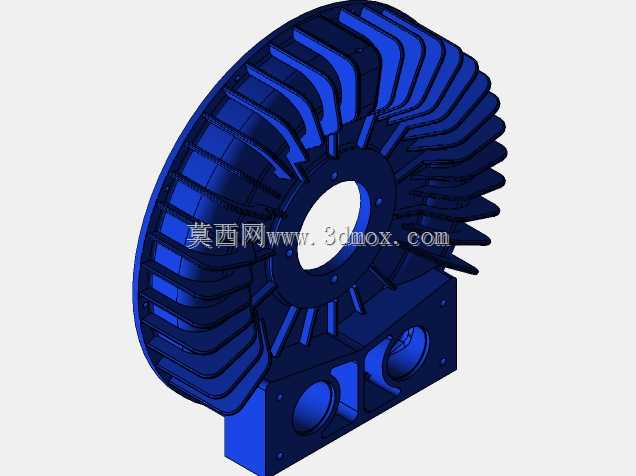

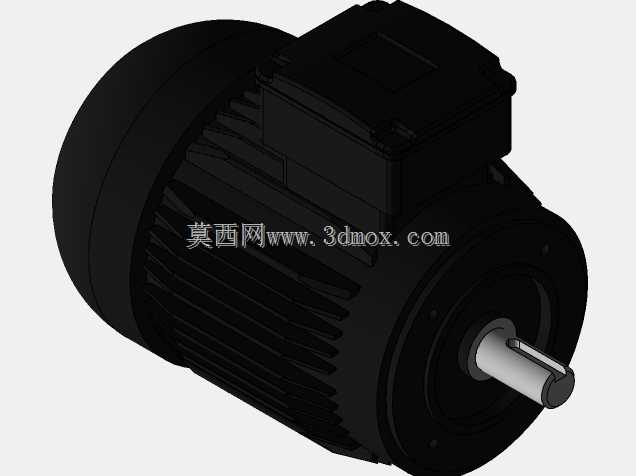

　　在功能特性上，这款设备同时具备正压送风与负压抽气两种工作模式，只需要在进出气口调换管路连接方向就能切换工况，不需要对设备内部结构做任何调整。泵体的外壳采用铝合金压铸成型，重量比同功率的铸铁壳体设备轻40%以上，同时铝合金的导热系数远高于铸铁，能够在运转过程中更快将压缩空气产生的热量传导到外界，降低泵体内部的工作温度，延长密封件的使用寿命。电机部分采用全封闭风冷结构，绝缘等级满足工业现场长时间连续运行的要求，轴承采用免维护深沟球轴承，填充的高温润滑脂能够保证在额定转速下连续运行数万小时不需要补充润滑。

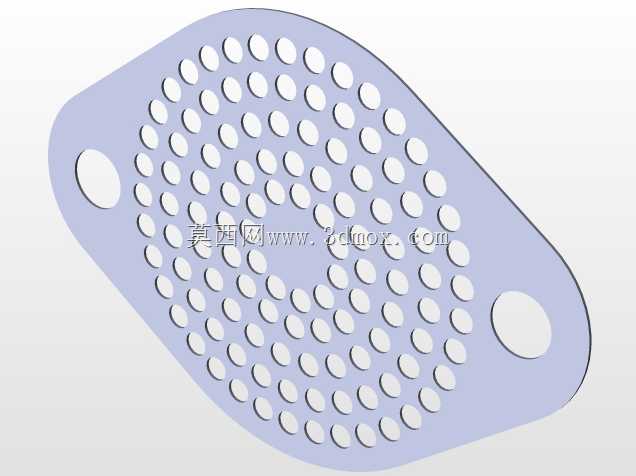

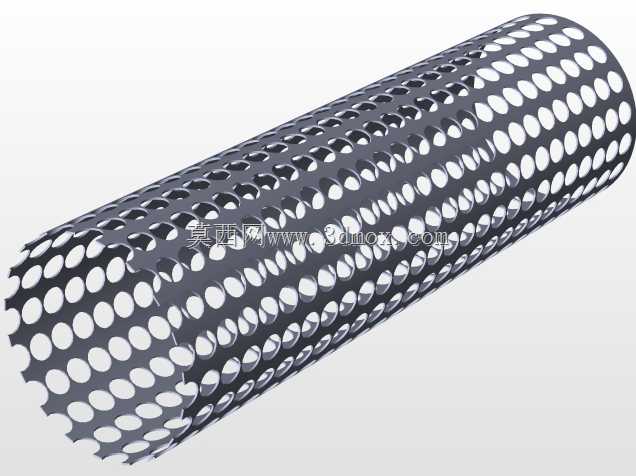

　　实际选型应用时，需要根据工况的压力损失、所需风量来匹配对应功率的机型，这款径向结构的漩涡气泵在小流量高压力的工况下效率表现最优，不适合用在大流量低压力的通风换气场景。管路连接时需要在进出气口安装消音器，降低高压气流进出时产生的气动噪音，同时在管路上加装泄压阀，避免管路堵塞时泵体内部压力过高引发电机过载。设备的日常检查只需要定期观察减震脚的老化情况、清理进风口的过滤网上的积尘即可，不需要拆解泵体做内部维护，整体运维成本远低于传统的活塞式压缩机。
