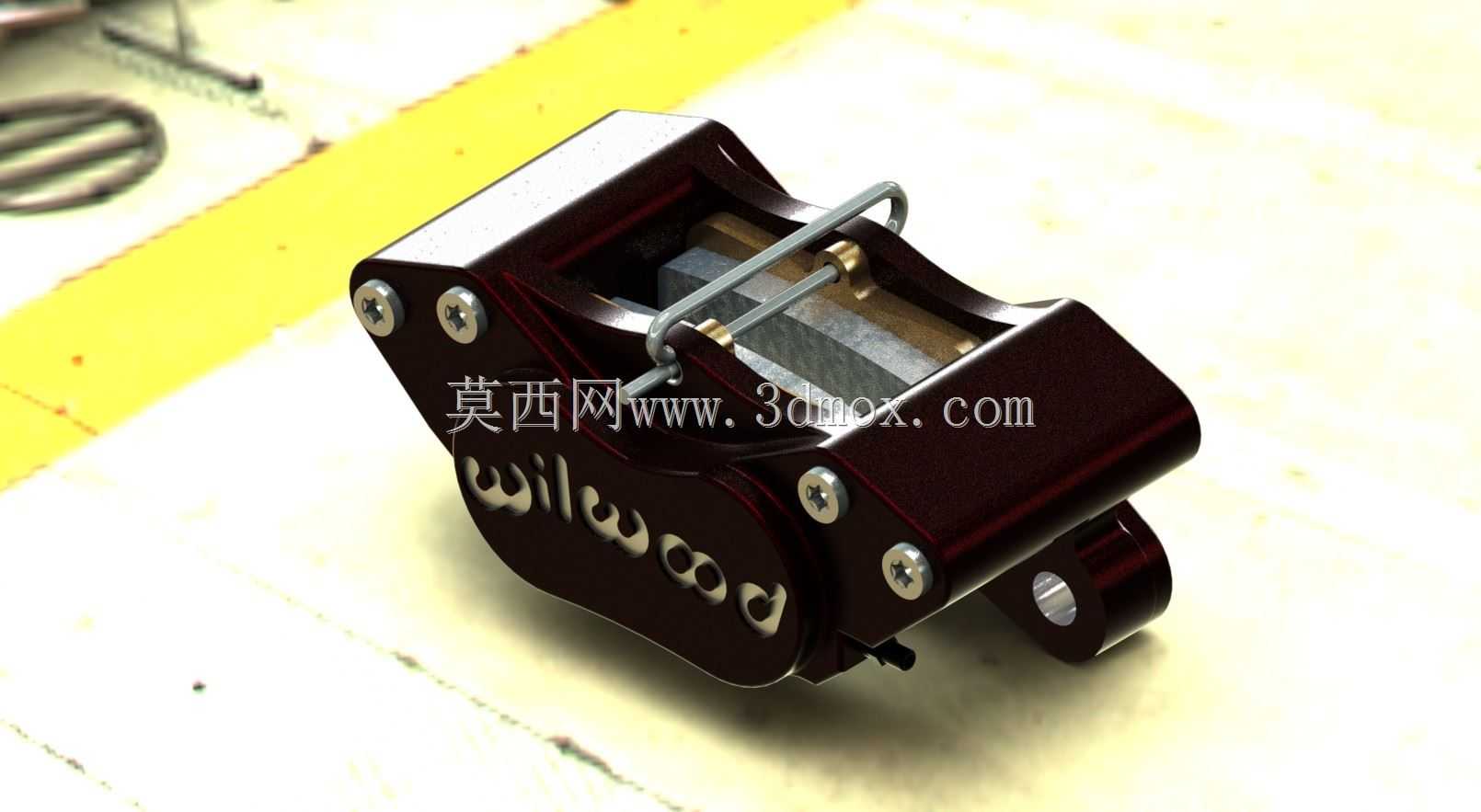

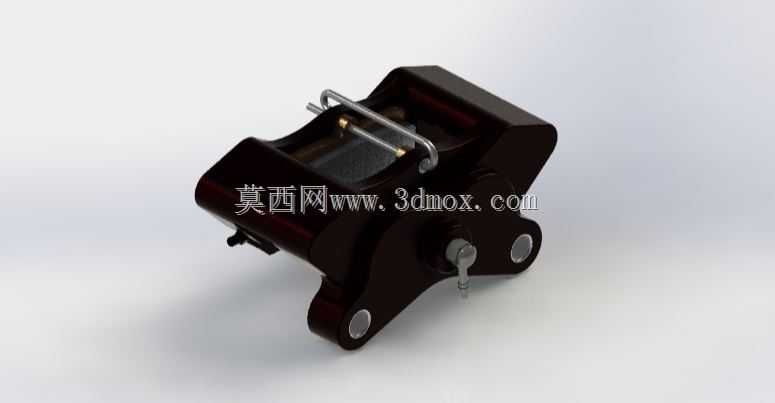

威伍德GP320液压制动卡钳结构设计

　　这款制动卡钳的设计适配场景覆盖民用改装乘用车、中小排量运动摩托车的制动系统升级与配套，在场地竞技类两轮、四轮轻型赛车的制动回路中也能稳定发挥作用，核心用途是通过液压驱动活塞推动摩擦片夹紧制动转子，将车辆行进的动能通过摩擦转化为热能耗散，实现可靠的减速与驻车锁止功能。从功能特性来看，该卡钳采用对置多活塞布局，相比单活塞浮动卡钳，制动时摩擦片受力更均匀，不会出现偏磨导致的制动力矩波动，制动踏板的脚感反馈也更线性，驾驶者能精准控制制动力输出的大小，避免急刹时车轮过早抱死。设计过程中优先考虑了安装兼容性与散热效率，卡钳本体采用高强度锻造铝合金材质加工，在保证结构强度足以承受15MPa以上制动管路压力的前提下，尽可能降低了簧下质量，

　　减少悬挂系统的往复运动惯性，提升车辆行驶时的贴地性能。外形尺寸与安装边界经过精准校核，适配最大直径11.5英寸的制动转子，摩擦片兼容的转子厚度范围在7.5-8mm区间，安装点采用3.5英寸凸耳安装孔距，能直接匹配多数市售改装羊角、前叉的安装位，无需额外制作转接支架即可完成装配。卡钳的油路设计采用内部交叉通油结构，省去了外部连接油管，降低了制动液泄漏的风险，同时活塞表面做了硬质阳极氧化处理，耐磨性能优异，能长期抵御制动液的腐蚀与摩擦片回位时的往复磨损。摩擦片的安装结构采用快拆式压片设计，更换摩擦片时无需完全拆卸卡钳本体，仅需拔出固定销即可完成摩擦片的更换，大幅降低了日常维护的操作难度。

　　卡钳表面的散热筋结构在车辆行驶时能引导气流穿过卡钳本体，带走制动过程中产生的热量，避免长时间连续制动时出现热衰减，保证制动力输出的稳定性。安装时需要注意卡钳的放气螺钉位置处于整个制动回路的最高点，确保制动管路排气操作能顺利完成，避免管路内残留空气导致制动脚感绵软。
