WilwoodGP320摩托车制动钳三维结构设计

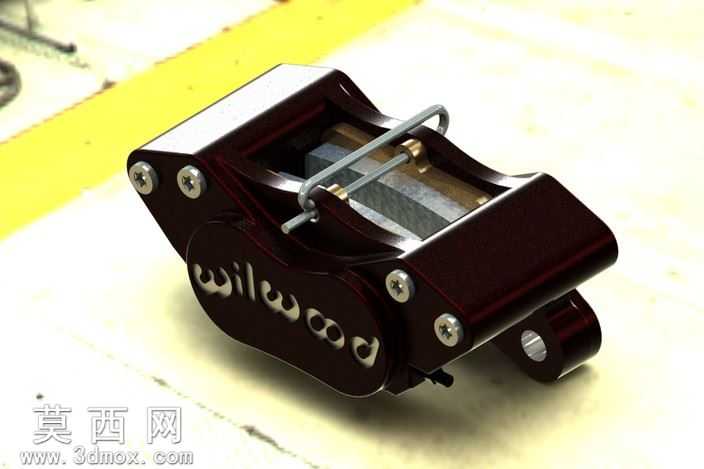

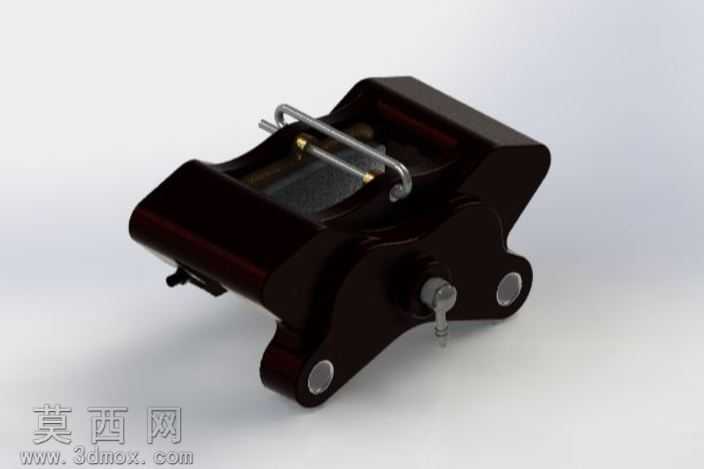

本作品为WilwoodGP320制动钳的高精度三维建模成果，建模过程严格遵循实物测绘参数与产品公开技术规格，完整还原了该款高性能制动钳的全部结构细节。建模阶段以SolidWorks为核心工具，采用自底向上的装配建模思路，首先拆分制动钳的各个组成构件：包含深酒红色阳极氧化处理的钳体主体、内置的制动活塞组件、摩擦刹车片、金属定位插销、复位弹片、安装固定耳座以及各部位的紧固螺丝，每一个独立零件都单独完成草图绘制、特征拉伸与切除、倒角圆角处理，确保零件间的装配公差符合实际机械配合要求，所有孔位、卡槽、安装基准面的位置精度控制在0.02mm以内，完全匹配实物的装配逻辑。材质与渲染阶段针对不同构件的物理属性分别赋予对应材质：钳体主体采用6061铝合金阳极氧化材质，调整表面粗糙度参数模拟出哑光酒红色金属质感，还原硬质氧化层的细腻磨砂触感；紧固螺丝采用304不锈钢材质，添加轻微的金属反光与边缘倒角高光，还原机加工金属件的真实质感；刹车片采用半金属摩擦材料材质，调整漫反射参数模拟出复合摩擦材料的粗糙颗粒质感；金属插销与弹片采用镀锌钢材材质，添加轻微的做旧磨损效果，避免渲染效果过于失真。结构设计上完整还原了该款制动钳的对置活塞布局，适配最大11.5英寸旋翼直径、75-81°转子厚度的安装参数，清晰展现了4锅3.5把手装入的内部油路与活塞排布逻辑，钳体侧面的Wilwood品牌浮雕标识采用包覆浮雕特征完成建模，字体深度、弧度与实物完全一致，安装耳座的同轴度、活塞腔的同轴度都经过软件内部的几何公差校验，确保模型可直接用于后续的工程分析、3D打印验证或者改装方案演示。整体渲染采用工作室暖光打光方案，主光源从侧上方45度入射，搭配补光弱化钳体下方的死黑阴影，添加轻微的环境反射效果，让金属材质的层次表现更加丰富，既清晰展现了制动钳的外部造型特征，也通过半透明剖面预览选项（模型内置配置）可直观查看内部活塞、刹车片的配合结构，完整呈现了液压制动钳的工作原理与结构组成，可作为摩托车制动系统教学、改装方案设计、零部件选型参考的高精度数字化模型使用。
