帆船桅杆用刊头金属结构件三维设计

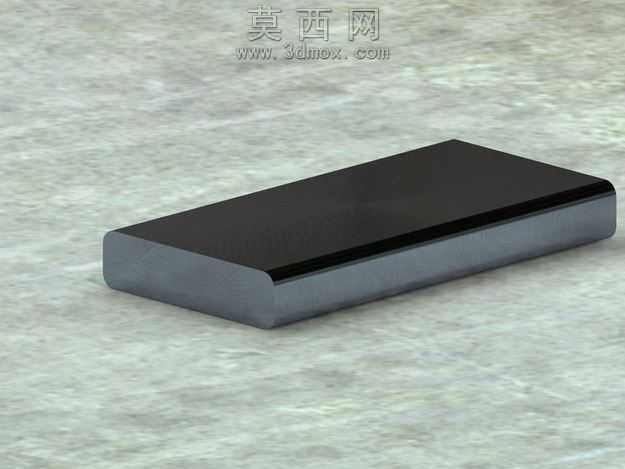

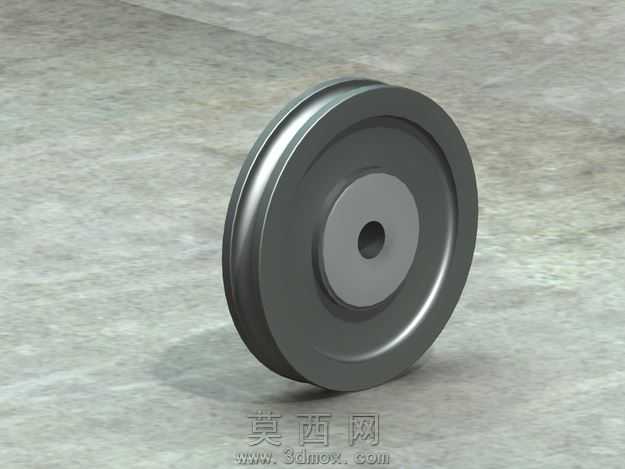

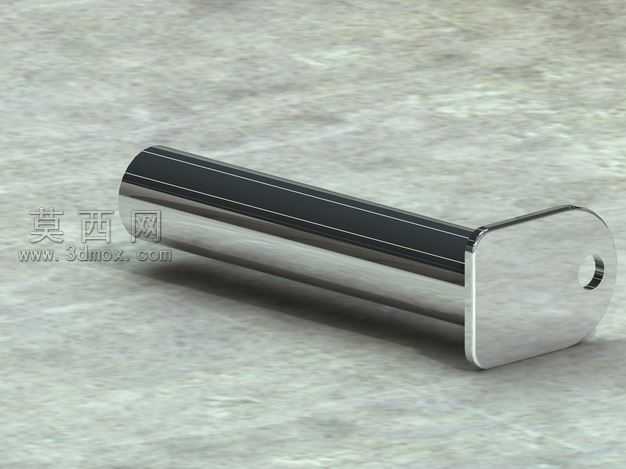

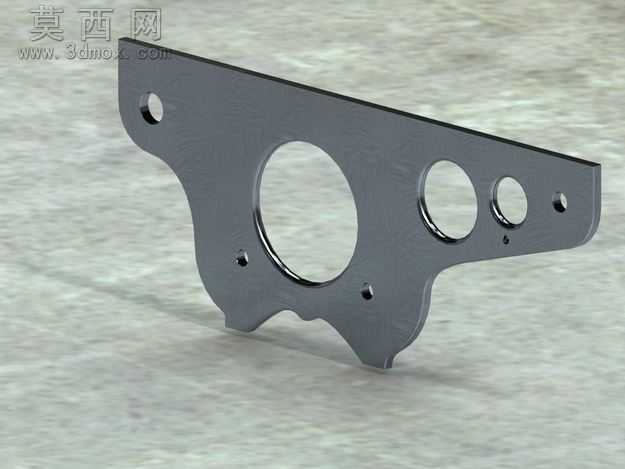

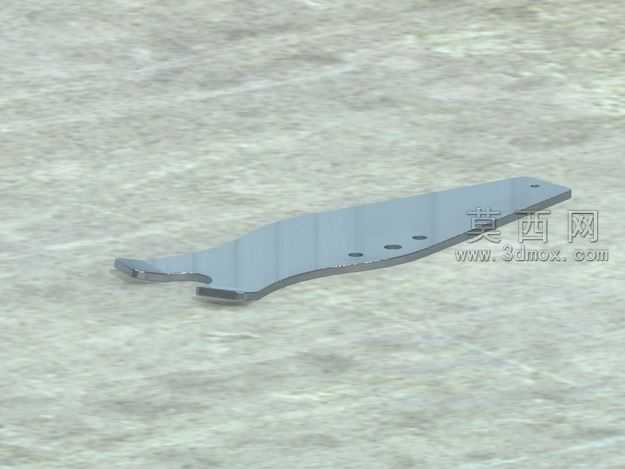

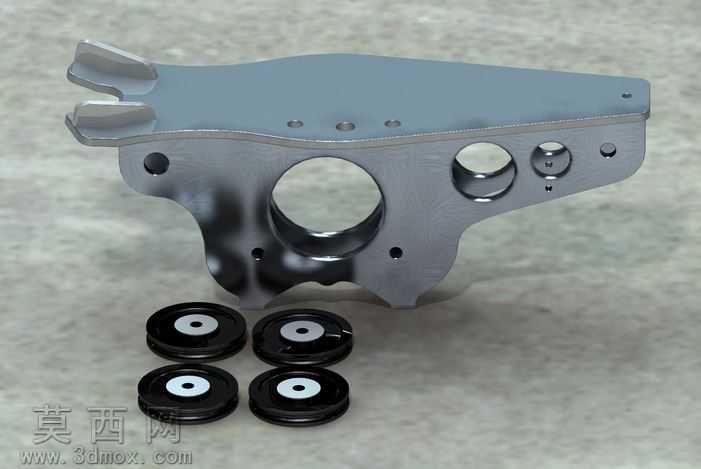

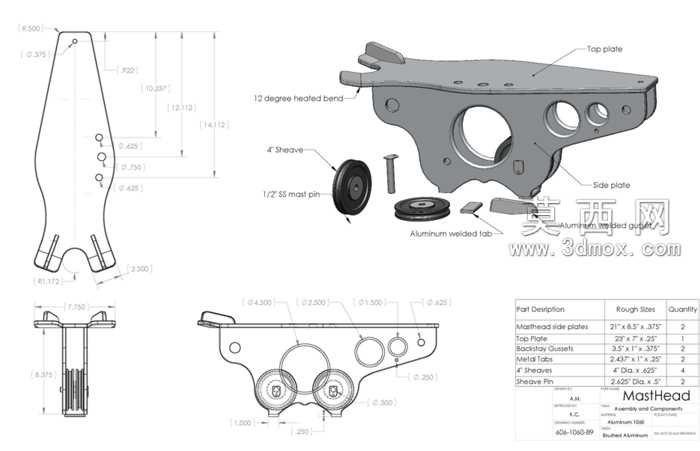

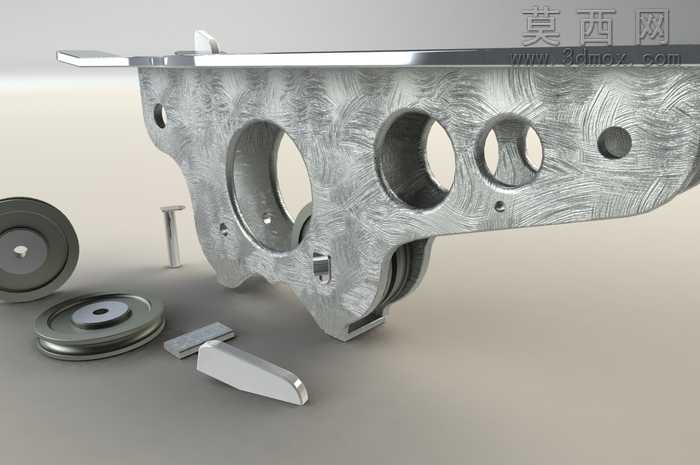

本作品为帆船桅杆配套的刊头金属结构件三维建模成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先根据帆船索具的实际装配需求确定主体轮廓尺寸，对主体承托板的弧形边缘、分叉式端头结构进行精准草绘，通过拉伸、切除等基础特征完成主体板件的基础形态构建，针对板件上的不同功能孔位，区分圆形装配通孔、沉头定位孔、减重大孔的尺寸与深度参数，逐一完成孔特征的排布，保证孔位间距、孔径公差匹配配套滑轮组件的装配要求。建模过程中对金属件的折弯过渡区域做了圆角处理，避免应力集中问题，同时还原了金属冲压件的边缘倒角细节，让模型更贴近实际加工后的零件形态。材质与渲染阶段，主体金属件选用铝合金材质参数，调整金属粗糙度、反射率参数还原阳极氧化铝件的哑光金属质感，对边缘切削区域做轻微高光处理，体现机加工后的金属光泽；配套的四个滑轮组件分别构建外圈橡胶层、内圈金属衬套、中心轴承孔的分层结构，橡胶部分调整为哑光黑的硬质橡胶质感，金属衬套做亮面金属处理，中心孔区域做深色沉孔效果还原装配间隙。渲染场景选用哑光水泥地面作为承载面，调整环境光为柔和的漫射天光，搭配弱侧光突出金属件的结构轮廓与曲面光影变化，多角度渲染展示零件的正面装配形态、侧面厚度特征以及滑轮组件的配套组合效果。设计思路上，该刊头作为帆船桅杆顶部的索具承托部件，重点考虑了结构强度与轻量化的平衡，主体板件在保证承托力的区域保留足够厚度，非受力区域通过大尺寸圆孔做减重设计，分叉式端头结构用于固定不同走向的帆索，下方的四个滑轮对应不同索具的导向需求，整体结构完全适配传统手工制作的帆船刊头的功能逻辑，在还原老式索具结构形态的同时，通过三维建模完成了零件的参数化还原，可用于后续的加工参考、帆船模型配件制作等场景，模型细节完整还原了零件的安装孔位、配合间隙，能够直接用于虚拟装配验证。
