1/2英寸直通式塑料软管快接管接头

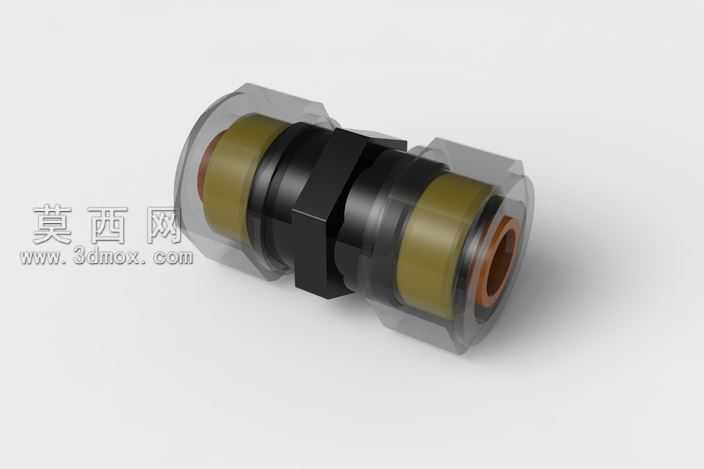

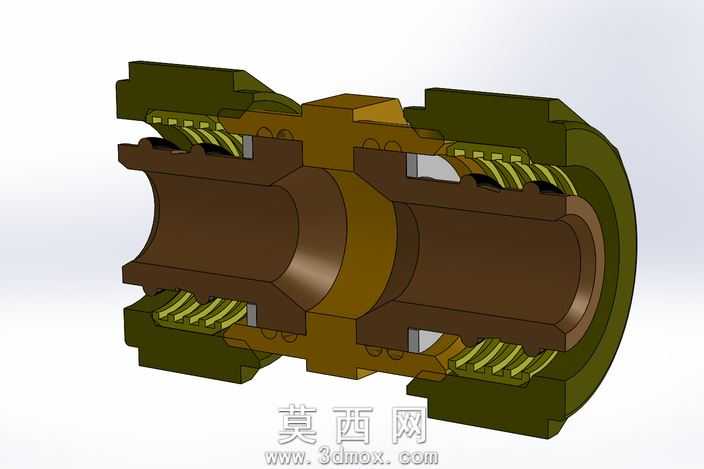

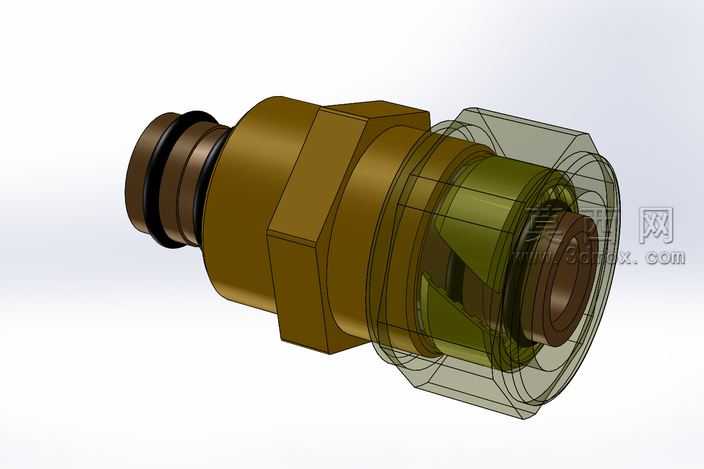

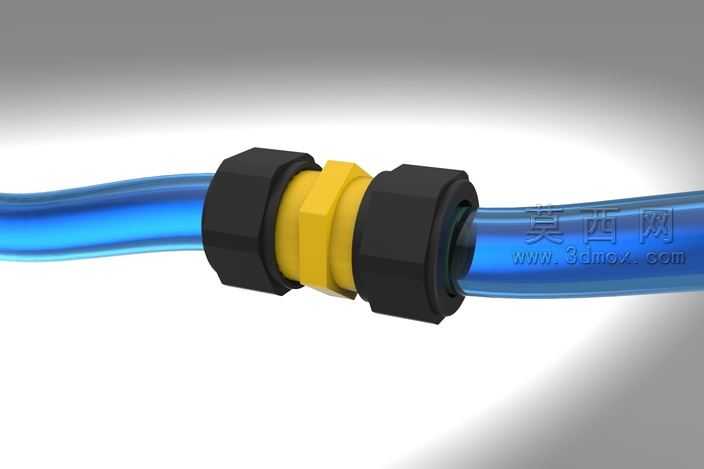

本模型为1/2英寸规格的直通式软管管接头，采用SolidWorks软件进行全参数化三维建模，建模过程严格遵循机械设计规范与实际产品的尺寸公差要求，完整还原了该类接头的全部结构细节。模型整体采用对称式结构设计，核心由中间的黄色锁紧主体、两端的黑色锁紧螺母组成，建模时分别对三个独立零件进行单独绘制后完成装配约束，清晰展现了各部件之间的配合关系：中间主体两端设置有外螺纹结构，与两端锁紧螺母的内螺纹形成精准配合，螺母内侧设计有锥形压紧结构，当螺母旋紧时可挤压软管外壁实现密封与紧固，无需额外粘接或焊接即可完成软管的对接安装。渲染阶段采用Keyshot完成材质与场景搭建，中间主体赋予哑光黄色工程塑料材质，还原PP材质的磨砂质感与色彩表现，两端锁紧螺母赋予黑色增强尼龙材质，添加细微的颗粒纹理模拟注塑件的表面质感，配套的软管采用半透明蓝色PVC材质，调整折射与反射参数还原塑料软管的通透视觉效果，场景采用渐变灰色背景搭配柔和的影棚布光，突出接头的结构轮廓与材质差异，同时在软管表面添加轻微的环境反射提升真实感。设计思路上，该接头针对1/2英寸内径的柔性软管对接场景开发，采用等径直通结构可实现两根同规格软管的快速连通，两端的锁紧螺母结构可反复拆装重复使用，相比传统粘接式接头安装效率更高、维护更便捷，模型在建模时预留了参数化接口，可通过修改核心尺寸参数快速适配不同管径的软管规格，满足不同流体输送场景的设计需求，整体结构无冗余设计，所有倒角、螺纹退刀槽、加强筋等细节均按照实际注塑生产工艺要求绘制，可直接用于产品结构验证、装配干涉检查以及后续的工程图导出与生产参考。
