这类溜槽金属骨架结构,在散料输送、粉体中转、工业除尘下料、粮食加工输送等场景中应用十分广泛,主要承担物料导流、路径约束的作用,避免散状物料在下落、转运输送过程中出现撒漏、偏流、冲击磨损设备本体的问题。不同于常规焊接成型的厚壁溜槽,该结构采用薄板钣金拼接的设计思路,核心是通过预先搭建的骨架草图来拆分多块钣金单体,降低整体成型难度,同时兼顾结构刚性与轻量化需求。

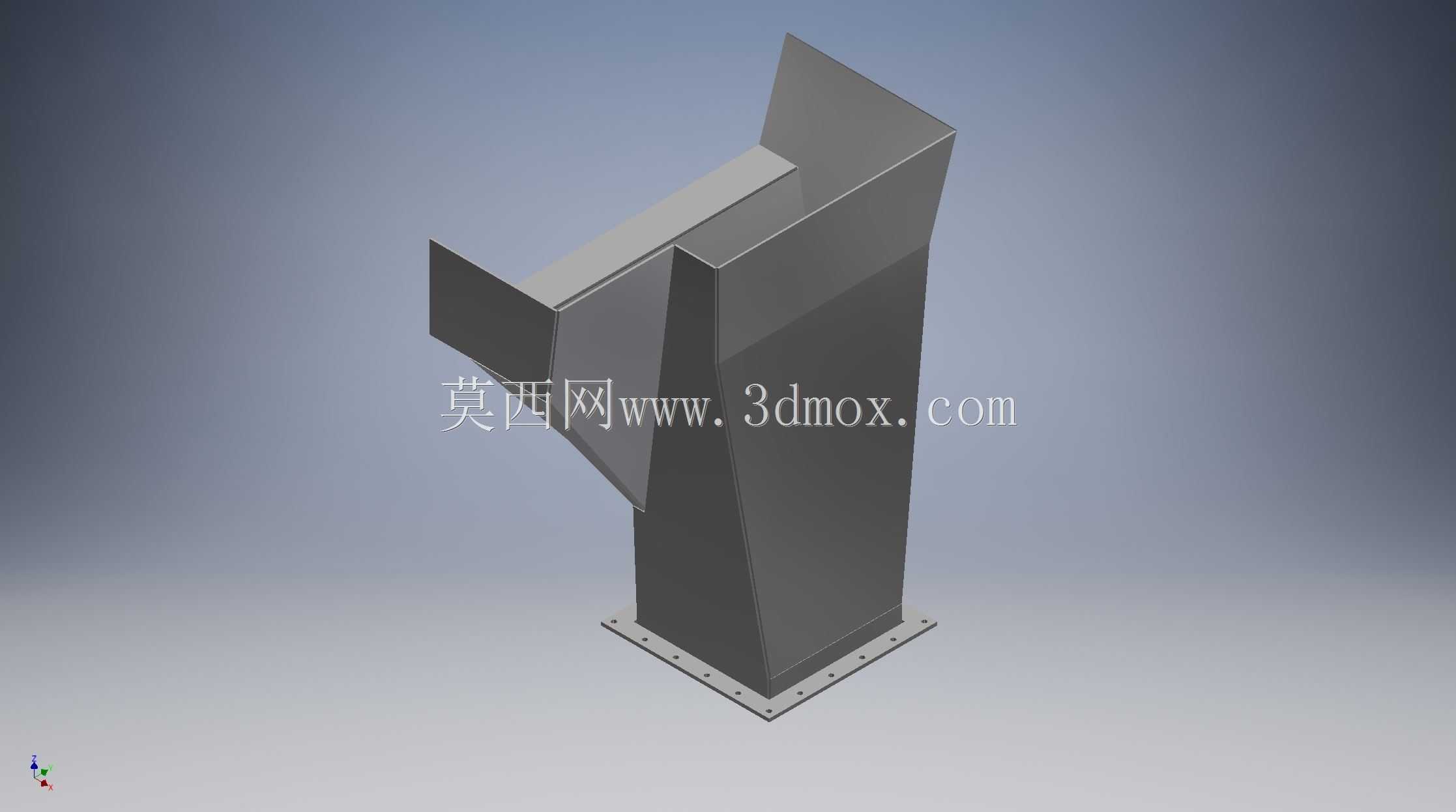

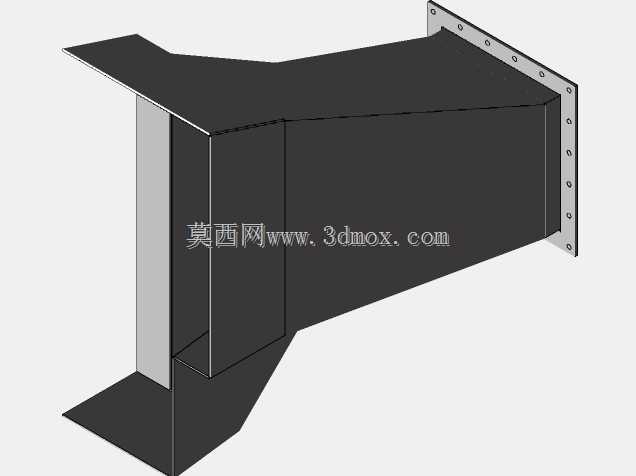

从实际安装边界来看,结构底部设置带安装孔的方形法兰底座,可直接通过螺栓紧固在设备出料口、料仓下料段或者输送线转接位的安装面上,底座的孔位排布适配常规工业散料设备的接口尺寸,安装时无需额外做大量适配改造,法兰面可配合密封垫使用,避免细粉料从衔接缝隙溢出。溜槽主体采用变截面的弯折结构,并非等径直筒形态,这种设计是为了匹配物料下落的轨迹,减少物料对槽壁的垂直冲击,同时通过侧向的导流折边,约束物料的流出方向,适配上下游设备的进料位置偏差,避免物料直接冲击下游输送带或者设备腔体造成局部磨损过快。
设计过程中,骨架草图是整个结构的核心基准,所有钣金板块的轮廓、折弯角度、拼接止口都依托骨架线来定位,这种设计逻辑能有效避免多块钣金拼接时出现的缝隙不均、装配错位问题,每一块薄板的折弯边都预留了拼接搭接量,现场装配时可以直接通过折边定位后做铆接或者段焊固定,无需额外制作复杂的焊接工装。结构的侧向伸出的导流折边,主要作用是在物料转接到斜向输送路径时,引导物料顺着槽面平滑滑落,避免出现物料堆积堵料的情况,折边的高度经过适配,既可以阻挡物料外溢,又不会因为过高增加不必要的材料成本与结构重量。
在实际工况适配中,这种薄板骨架式溜槽相比厚板焊接溜槽,整体重量降低40%以上,对于安装位置承重有限的场景,比如高架输送线、小型料仓出料位,能有效降低安装位的载荷压力,同时钣金件的加工周期更短,不需要大型卷板、切割设备做厚板加工,常规钣金车间即可完成所有单体件的下料、折弯加工,后期如果出现局部磨损,只需要更换对应位置的钣金板块,维护成本远低于整体焊接的溜槽结构。需要注意的是,骨架建模时需要提前预留钣金折弯的工艺缺口,避免折弯时出现板材撕裂的问题,同时所有拼接边的折弯角度要与骨架曲面的曲率完全匹配,保证装配后整体溜槽的内表面平滑,没有突出的拼接棱边,防止物料挂壁积料。
