三轴CNC注塑下模加工工装结构

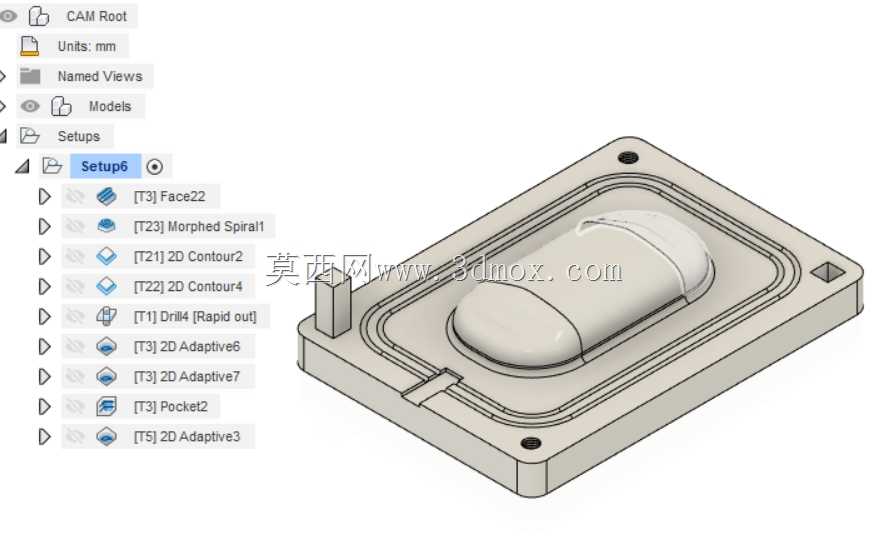

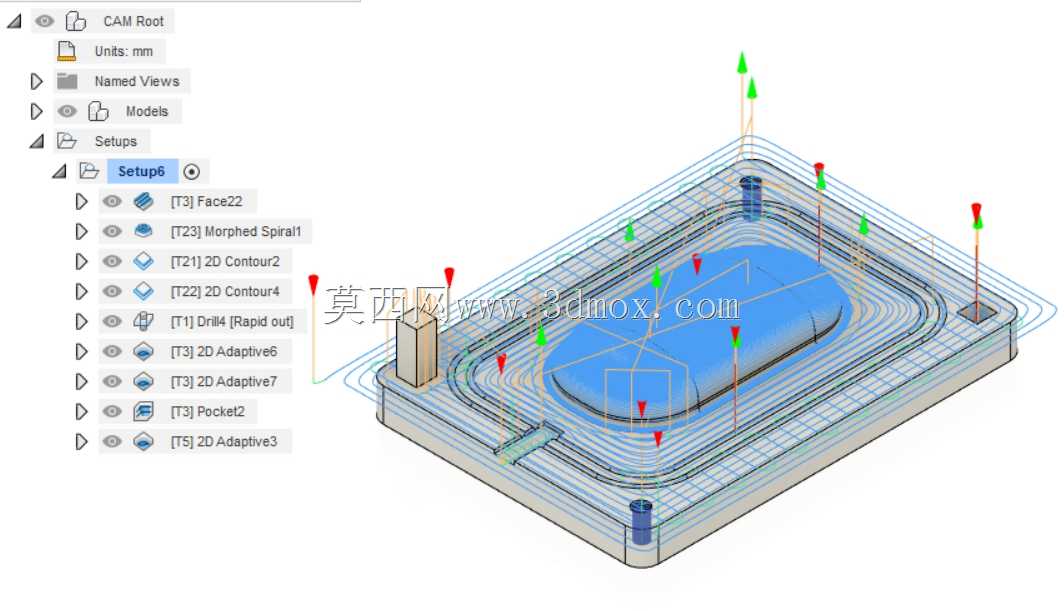

　　这套结构面向三轴CNC设备的注塑下模加工场景，核心是完成小型注塑件下模型腔与周边装夹定位结构的一体化加工验证，适配常规立式加工中心的装夹行程，不需要额外加装四轴转台就能完成全部特征加工，适合中小批量注塑模具的快速打样与小批量生产环节使用。从实际加工逻辑来看，整套工装的基板采用标准模坯尺寸设计，四个角预留的沉头孔直接对应机台T型槽的装夹间距，不需要额外制作定制化夹具压板就能完成基板在工作台上的固定，装夹后基板的平面跳动可以控制在0.02mm以内，能满足后续型腔精加工的形位公差要求。基板上的型腔区域采用分层加工思路，粗加工阶段用大直径平底刀完成大部分余量去除，半精加工切换圆角刀完成型腔曲面的余量均匀化，最后用球头刀完成成型曲面的精加工，

　　走刀路径避开了垂直进刀的硬接触区域，所有下刀位置都设置在型腔外侧的工艺逃料区，不会对成型面造成接刀痕损伤。型腔周边的密封槽、定位凸台结构和型腔采用一次装夹加工完成，避免二次装夹带来的位置度偏差，密封槽的宽度和深度公差控制在±0.01mm，能保证后续注塑生产时合模的密封效果，不会出现飞边溢料的问题。定位凸台的高度比分型面高出0.03mm，合模时能优先完成精准定位，抵消注塑机合模时的微小位移偏差。侧面预留的基准块直接作为加工和后续修模的统一基准，不管是后续电极加工还是钳工修配，都能以这个基准为参照，减少基准转换带来的误差。整个结构的外形尺寸控制在常规3轴加工中心的行程范围内，X向和Y向的最大尺寸不超过400mm，

　　Z向加工深度不超过50mm，不需要加长刀具就能完成全部特征加工，加工过程中刀具悬长控制在3倍径以内，能有效减少加工振颤，保证曲面的表面粗糙度达到Ra1.6的要求，不需要后续大量的人工抛光工序。这套结构的设计思路完全贴合现有车间常规设备的加工能力，不需要投入特殊刀具或者专用工装，就能完成整套下模的加工，能有效缩短模具的制造周期，降低小批量模具的制造成本，加工完成后的模坯可以直接安装到对应吨位的注塑机上进行试模，不需要额外的适配调整。
