明纬S-400-48开关电源箱体结构设计

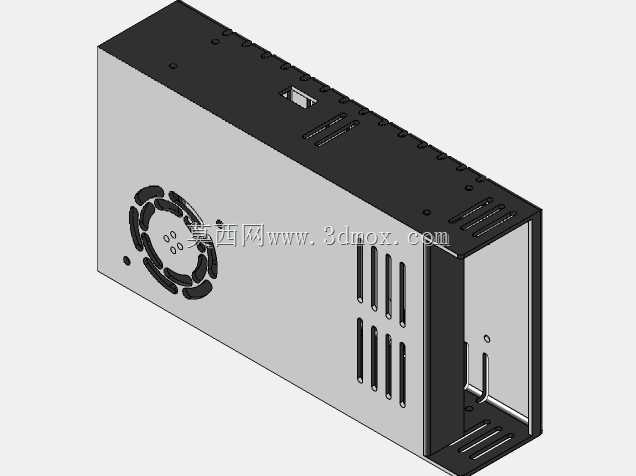

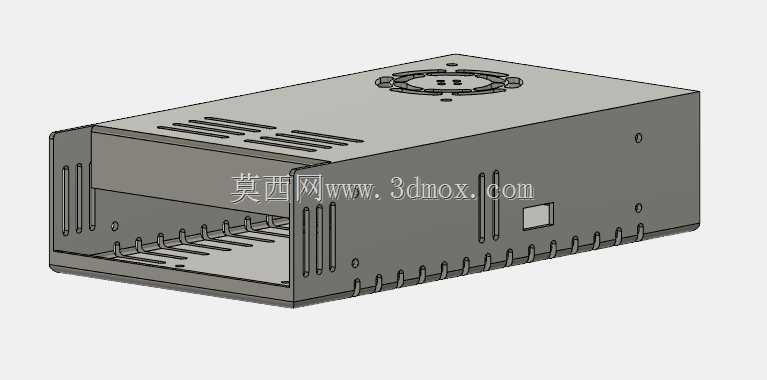

　　这款明纬S-400-48对应的电源箱体，是工业开关电源领域应用极广的标准钣金壳体结构，在自动化产线控制机柜、通讯基站供电单元、工业设备分布式供电系统、小型工控站配电模块中都能见到它的身影，核心作用是为内部AC-DC转换电路、功率变压器、整流滤波模块、散热组件提供可靠的物理防护与安装载体，同时兼顾电磁屏蔽、通风散热、外部接线适配的多重需求。从结构设计逻辑来看，这款壳体采用1.0mm厚度的冷轧钢板弯折成型，整体为长方体封闭结构，顶部预留的圆形安装位是为轴流散热风扇准备的，匹配400W功率下电源持续工作的散热需求——48V/8.3A左右的额定输出功率下，内部功率器件的热损耗需要通过壳体表面的散热槽与顶部风扇形成的对流风道快速排出，

　　因此壳体两侧、顶面都冲压了阵列式的长条形通风孔，开孔位置避开了内部器件的安装固定点，既保证通风面积，又不会降低壳体的结构强度。壳体前部的开口是接线端子的操作区域，预留了足够的接线空间，方便现场施工时接入交流输入线缆与直流输出线缆，同时开口边缘做了卷边处理，避免施工时划伤线缆绝缘层；壳体侧壁的多组纵向开槽是内部PCB板的导向安装槽，组装时可以直接将焊好元件的PCB板顺着槽位推入，不需要额外的导向固定件，大幅提升组装效率。安装边界方面，这款壳体的底部预留了四个标准的安装固定孔，孔位间距符合工业电源的通用安装尺寸，可以直接固定在机柜的标准安装梁上，也可以通过L型安装支架适配不同的安装场景；壳体侧面的小方孔是电源指示灯的透出位，

　　组装后不需要额外开孔就能直接观察电源的工作状态。从结构细节来看，壳体的拼接处采用卡扣加点焊的固定方式，既保证壳体的整体刚性，又避免过多的螺丝外露影响外观与电磁屏蔽性能，边缘的折边结构除了提升结构强度，还能在多台电源并排安装时留出微小的通风间隙，避免相邻设备的热量互相传导影响散热效率。在实际选型应用中，这款壳体的尺寸适配绝大多数标准400W明纬开关电源的内部器件布局，不需要额外修改结构就能直接套用，对于需要自制特种开关电源或者替换损坏电源外壳的工程场景来说，这个结构的适配性非常强，所有的开孔、槽位、固定点都经过实际量产验证，不会出现器件干涉、安装错位的问题，钣金折弯的公差控制在0.1mm以内，保证内部PCB推入时顺畅无卡滞，外部安装时孔位精准对齐。
