16KW220V矿用机架式配电单元结构设计

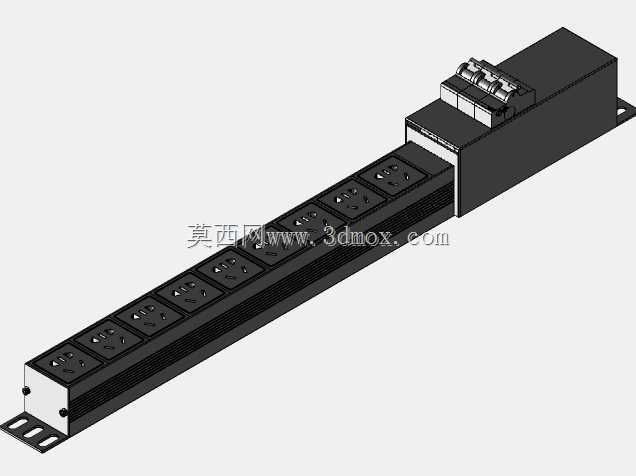

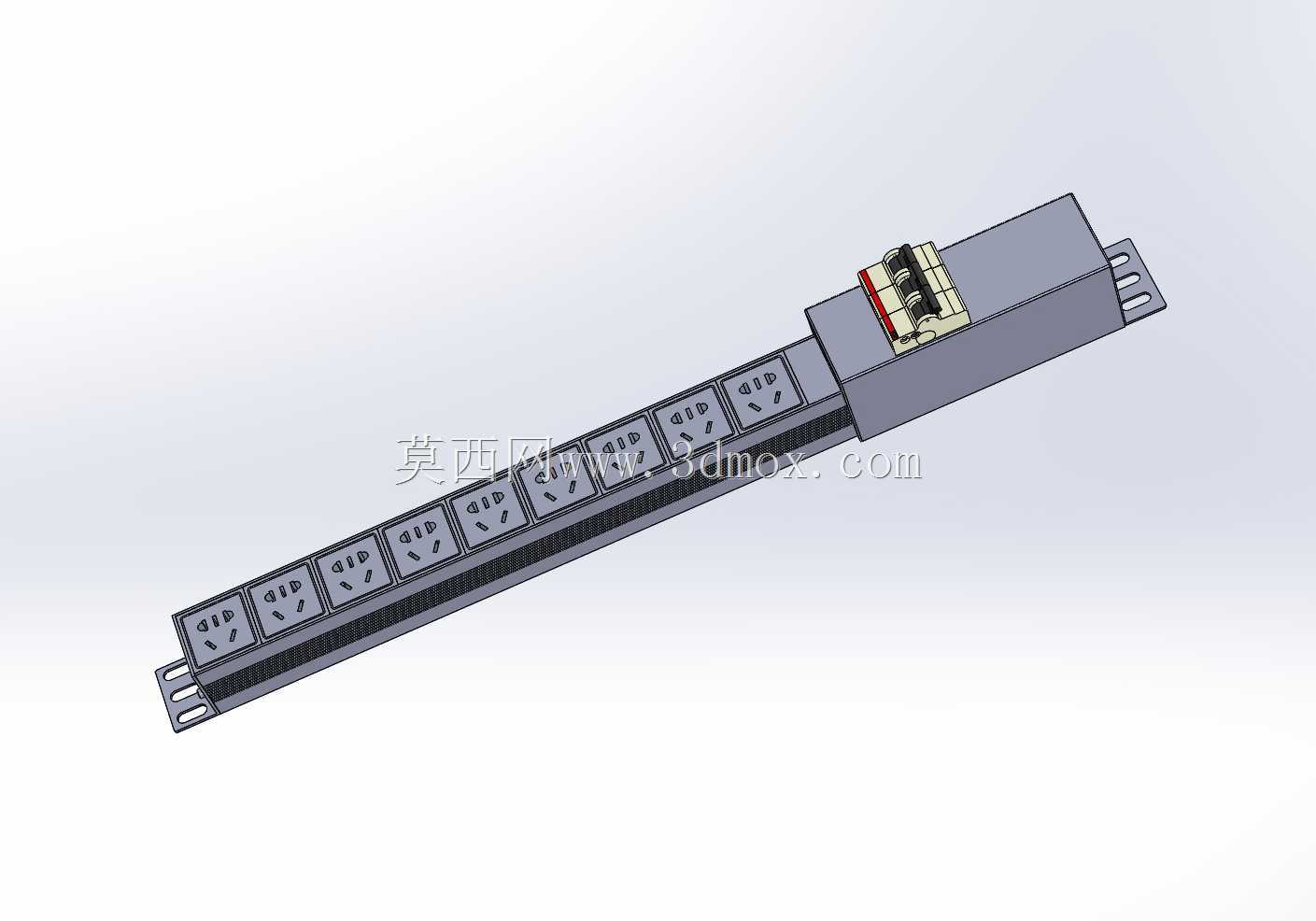

　　在高密度算力设备部署场景中，单机柜功率密度持续走高，常规民用PDU已无法承载大电流持续供电需求，这款16KW额定功率的220V配电单元，正是针对矿场高密度算力机架的供电需求开发的专用配电结构。从实际部署场景来看，这类PDU多采用19英寸机架标准安装尺寸，可直接固定在标准服务器机柜的立柱安装位上，安装耳预留的长圆孔设计，能够适配不同品牌机柜的孔位偏差，现场安装时无需额外打孔调整，单根PDU即可覆盖整柜算力设备的供电接入需求，减少柜内跨接线缆的杂乱排布，降低运维过程中线缆松脱、绝缘破损的风险。

　　从功能设计层面看，这款PDU在进线端集成了高分断微型断路器，当后端设备出现过载、短路故障时，断路器可快速脱扣切断供电回路，避免故障范围扩大波及同柜其他设备，同时断路器自带的操作手柄外露于PDU壳体，运维人员无需拆解设备即可快速完成分合闸操作、排查故障回路。输出端采用统一规格的国标三孔插座模组，单排排布的插座间距经过针对性优化，即使全部插入带大尺寸电源插头的设备供电线，也不会出现相邻插头互相干涉的情况，每个插座的载流能力均匹配整回路的电流参数，接触片采用高弹性铜材冲压成型，长期满负荷运行时接触电阻稳定，不会出现局部过热打火的问题。

　　结构设计上，PDU主体采用铝合金型材拉伸成型，型材自带的卡槽结构既可以作为插座模组的安装导轨，也能提升整体壳体的结构强度，同时铝合金材质的导热性能优异，可将内部载流部件产生的热量快速导出到外部环境，降低满负载运行时的内部温升。壳体两侧的端盖采用阻燃工程塑料注塑成型，与铝型材主体通过卡扣加螺丝的双重固定方式连接，既可以实现快速装配，也能避免运输、安装过程中端盖脱落。内部载流铜排采用一体化冲压结构，减少了拼接点的接触电阻，铜排与插座模组、进线端子的连接部位均采用防松螺丝紧固，可适应矿场现场存在的轻微振动工况，避免长期运行后接线端子松动。

　　从安装边界来看，这款PDU的整体宽度与深度均控制在标准机架的安装冗余范围内，安装后不会突出机柜立柱平面影响柜门关闭，也不会与柜内的网线、光纤走线槽产生空间干涉。进线端预留的接线空间可容纳大线径的多股铜芯电缆接入，接线端子的压线范围匹配16KW负载对应的线缆规格，现场接线时无需额外压接特殊端子即可完成可靠连接。壳体表面做了导电氧化处理，安装时通过机柜立柱实现可靠接地，即使内部出现绝缘故障，外壳也不会带危险电压，保障现场运维人员的操作安全。
