侧装散热结构单开门电气防护外壳

　　这款电气外壳的设计，最初是针对车间分布式传感器配套的信号调理模块、小型中继端子排的安装防护需求做的结构方案，日常在工业现场的工位旁、设备侧立柱、流水线侧边支架上都能见到这类壳体的应用，主要用来容纳低压信号处理元件、小型配电端子，避免车间内的切削液飞溅、金属粉尘堆积、人员误触带电部件带来的故障与安全隐患。

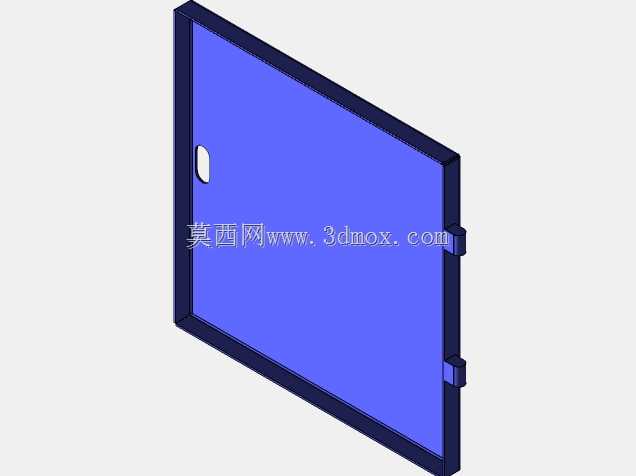

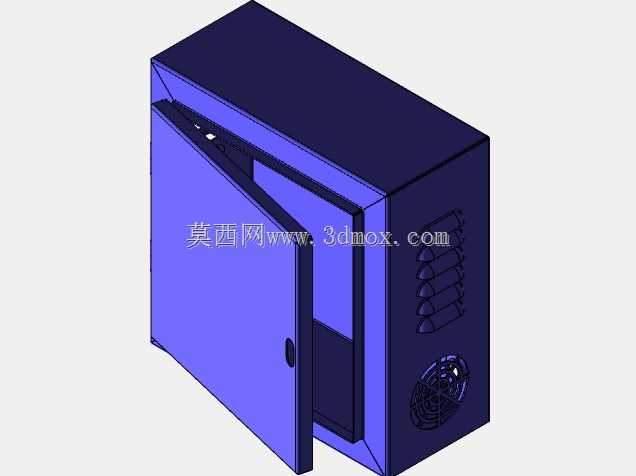

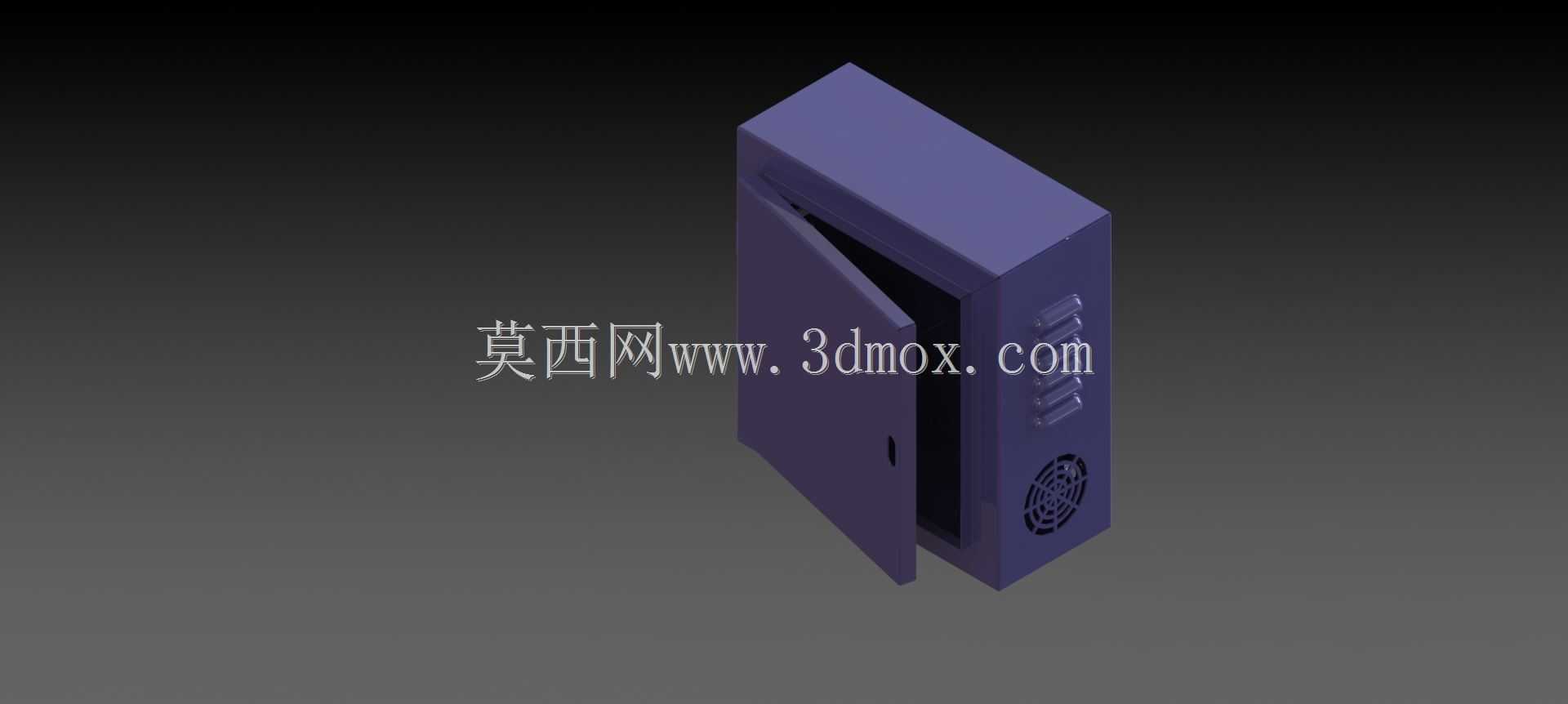

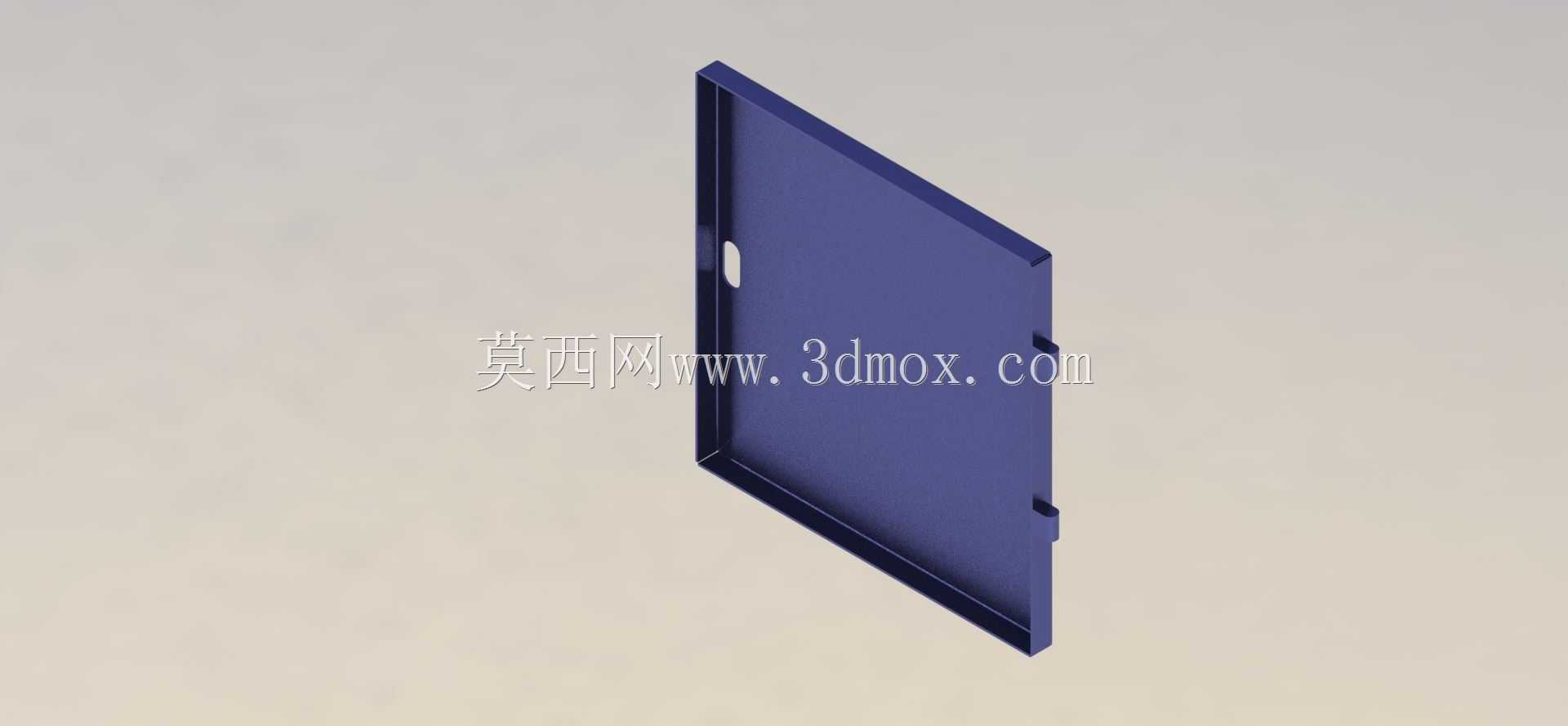

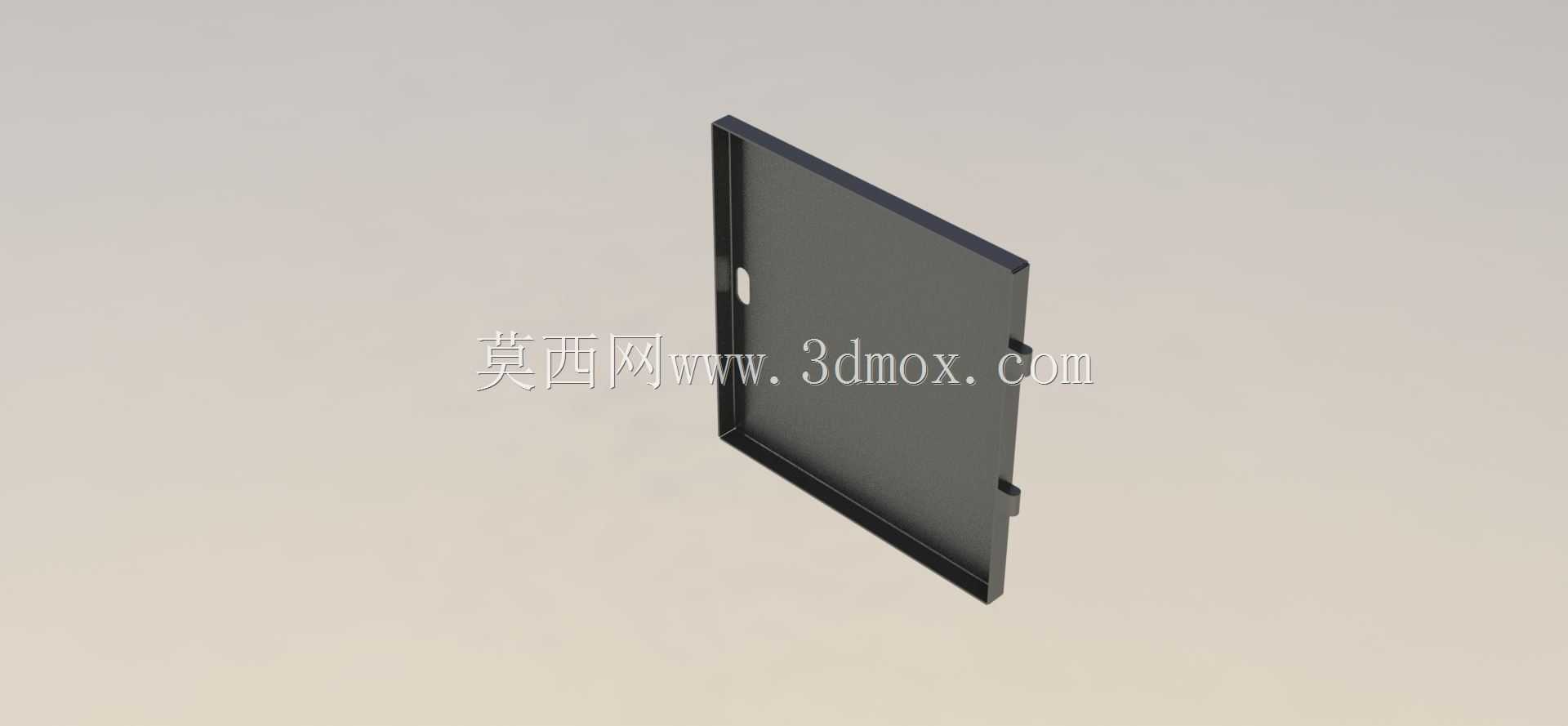

　　从结构设计逻辑来看，壳体采用单开门侧开的布局，门体与主壳体通过侧边暗藏的铰接结构连接，开合角度可以覆盖到接近180度，完全打开后不会遮挡壳体内部的安装空间，方便后期运维人员接线、更换模块、排查线路故障，门体上预留的锁止点位，可以搭配通用型小型柜锁实现闭合后的固定，避免非运维人员随意开启。壳体侧面做了凹凸式的加强筋结构，不是单纯的平板折弯，这种结构在不额外增加板材厚度的前提下，能大幅提升壳体侧面的抗形变能力，哪怕是现场安装时受到轻微磕碰，也不容易出现凹陷变形，影响门体的闭合密封性。

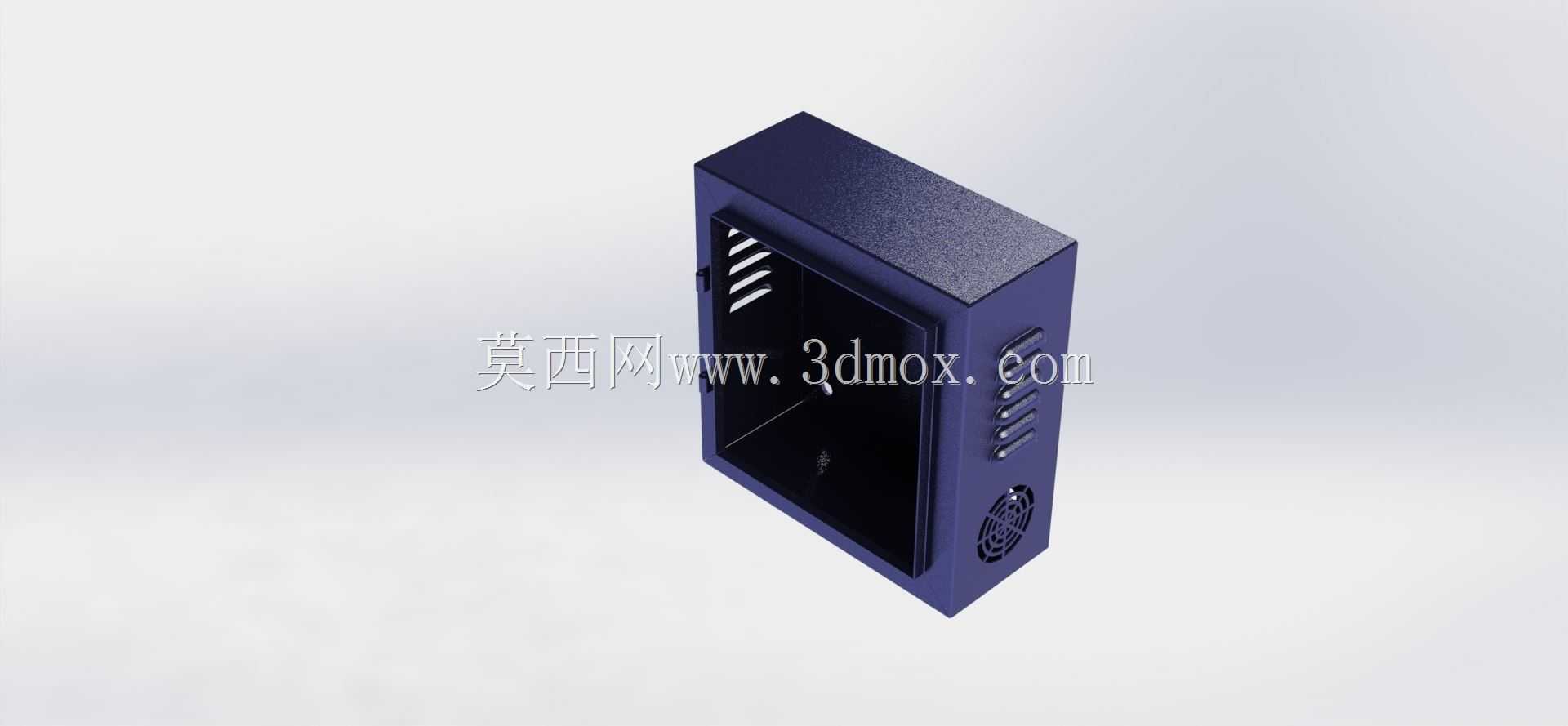

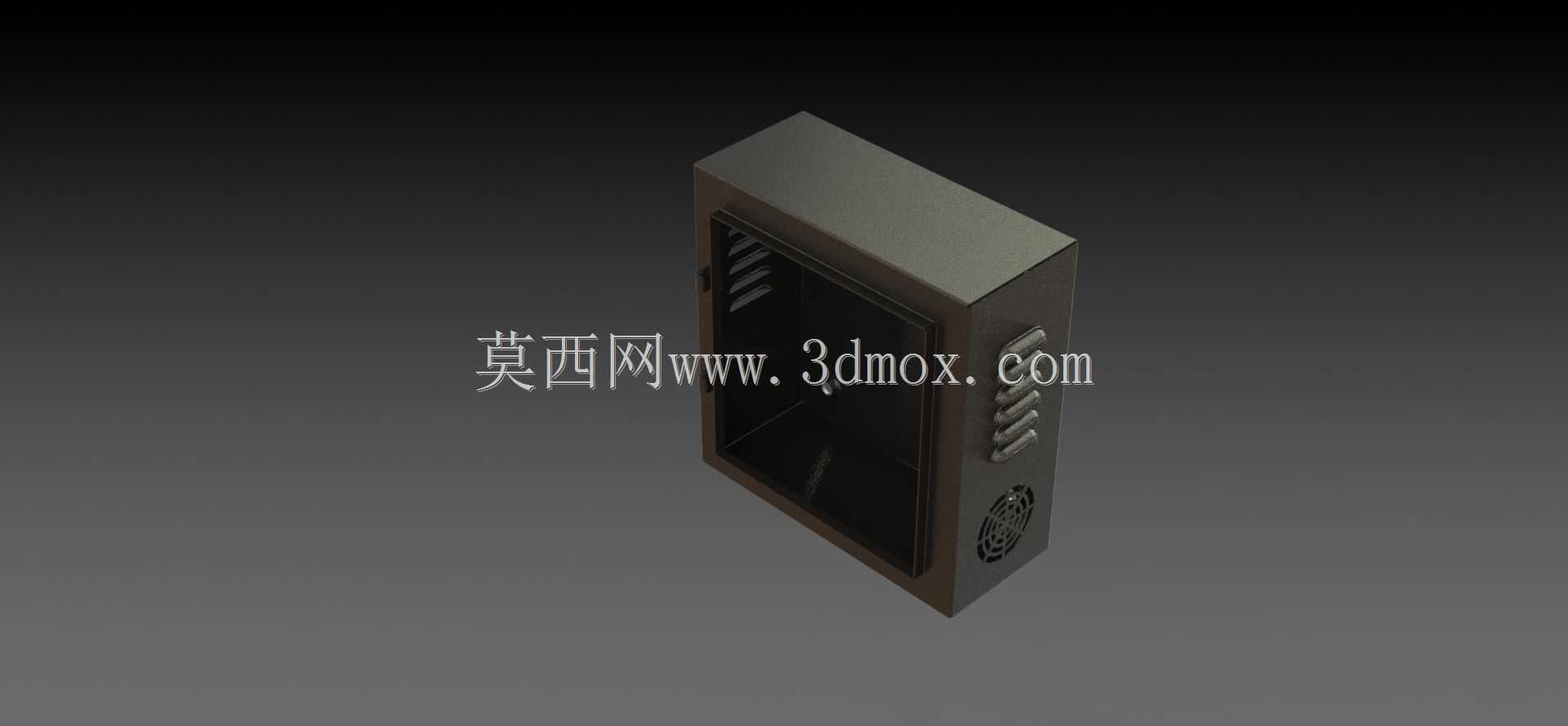

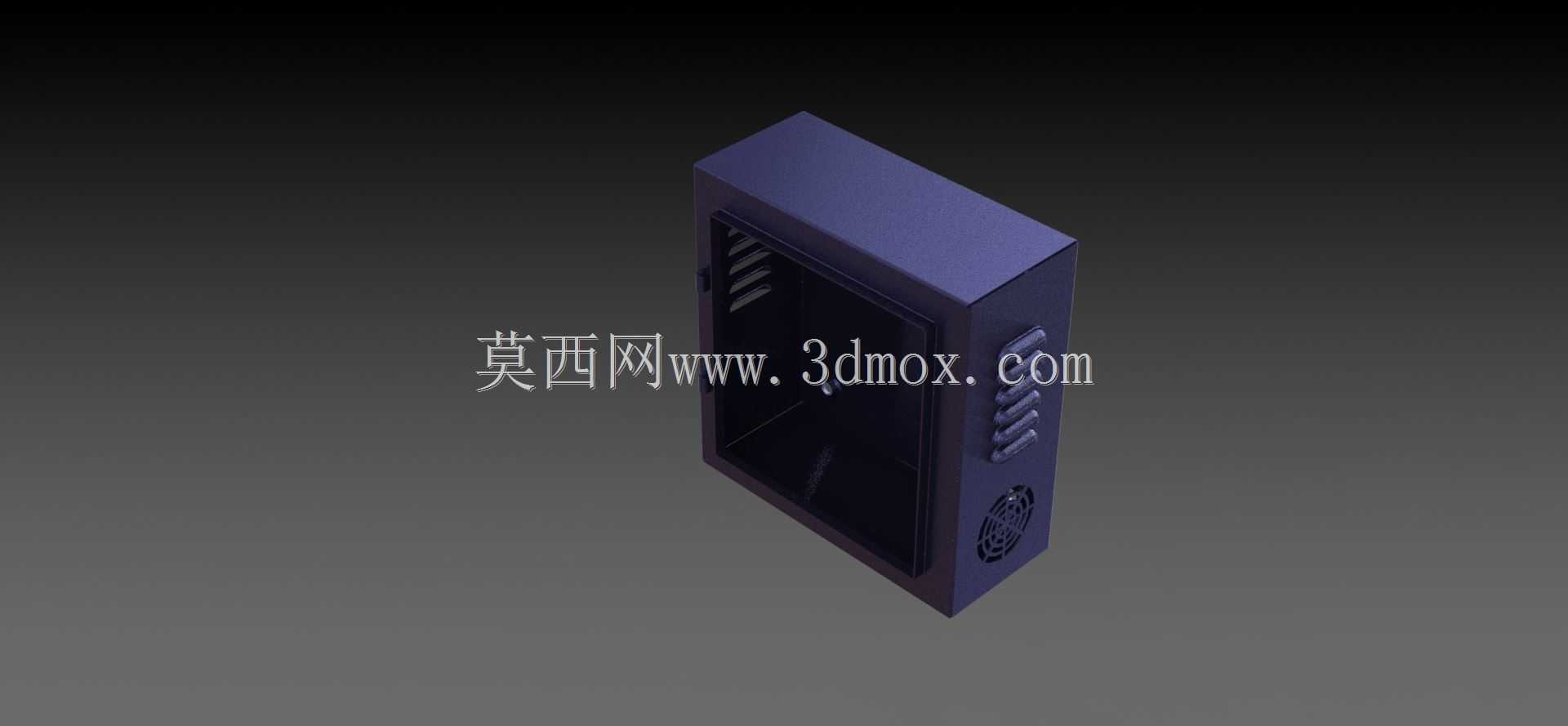

　　散热结构的布置是这款壳体设计里比较贴合现场需求的部分，在壳体的侧下方设置了格栅式通风口，通风口内侧预留了安装小型轴流风扇或者防尘滤网的卡槽，当壳体内安装的模块功耗偏高、长时间运行产生积热时，可以通过自然通风或者加装小风扇实现内外空气对流，把壳体内的热量及时排出，避免内部元件因为长期高温工作出现性能衰减、寿命缩短的问题；通风口的格栅做了向下倾斜的百叶角度，能在保证通风量的同时，阻挡上方滴落的液体、较大颗粒的金属碎屑直接进入壳体内部，适配车间复杂的工况环境。

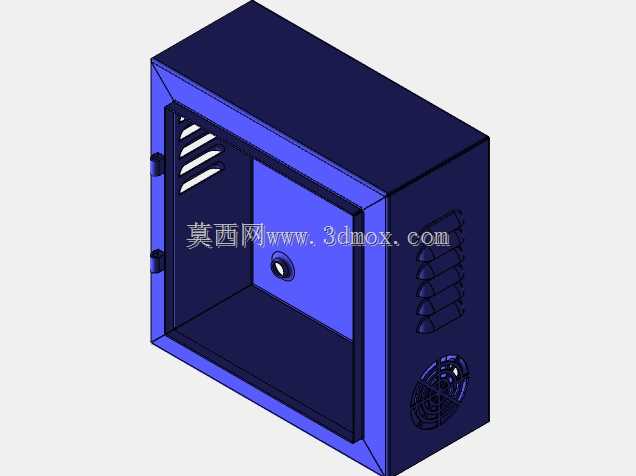

　　安装边界方面，壳体背部预留了四个挂装固定孔位，孔位的间距符合常规电气安装导轨、壁挂支架的通用尺寸，既可以通过膨胀螺丝直接固定在墙面、设备立柱上，也可以搭配标准卡扣固定在DIN导轨上，适配不同现场的安装条件。壳体内部的安装空间做了分层预留，背部的安装板可以根据需求拆卸，用来固定PCB模块、端子排、小型开关元件，内部走线的空间留足了转弯半径，不会出现线缆弯折过度导致的线芯断裂、绝缘层破损问题；门体和主壳体的接缝处做了折边咬合结构，闭合后接缝缝隙控制在1mm以内，能有效阻挡大部分粉尘进入壳体内部，满足一般工业场景的防护等级要求。

　　在实际选型适配的时候，这类壳体不需要做额外的结构修改，就可以直接适配尺寸在其内部安装范围内的各类小型电气元件、传感器配套模块，相比通用的方形接线盒，它的开门结构更方便日常运维操作，侧面的散热结构也能适配更多带轻微发热的元件安装场景，不管是用在自动化生产线的信号采集节点，还是车间小型设备的本地控制单元防护，都能满足结构强度、防护性能、运维便利性的多重要求。设计过程中也充分考虑了钣金加工的工艺性，所有折弯角度都采用常规钣金折弯工艺就能实现，没有特殊的异形结构，加工时不需要开特殊模具，能有效控制加工成本，批量生产时的良率也能得到保障；壳体的边角都做了小圆角处理，没有尖锐的直角毛刺，安装和运维过程中不会划伤操作人员，符合工业设备的安全设计要求。
