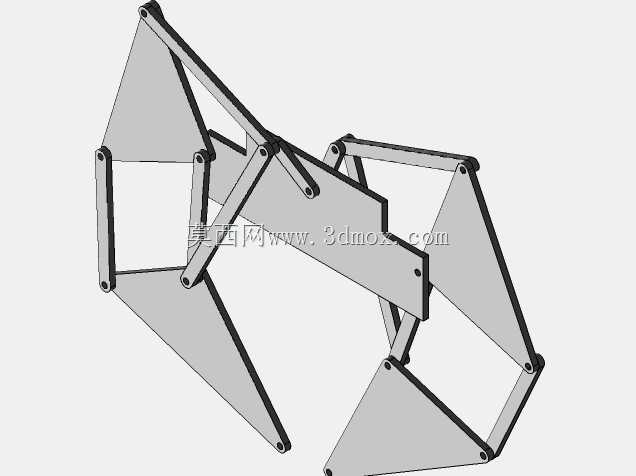

基于四杆机构的简易步行机械结构

　　这套步行结构以经典四杆机构为核心构型，依托连杆间的铰接约束实现类步行的周期运动，在教学演示、小型仿生行走载体开发、机械原理实训场景中有着较高的应用价值。从实际用途来看，它既可以作为机械原理课程中连杆机构运动特性的具象演示载体，帮助学习者直观理解低副机构的运动转换逻辑，也可作为小型行走探测装置、仿生玩具的底层行走单元，通过调整各连杆的长度配比、铰接点位置，就能适配不同的步幅、抬腿高度需求，适配不同的行走工况。

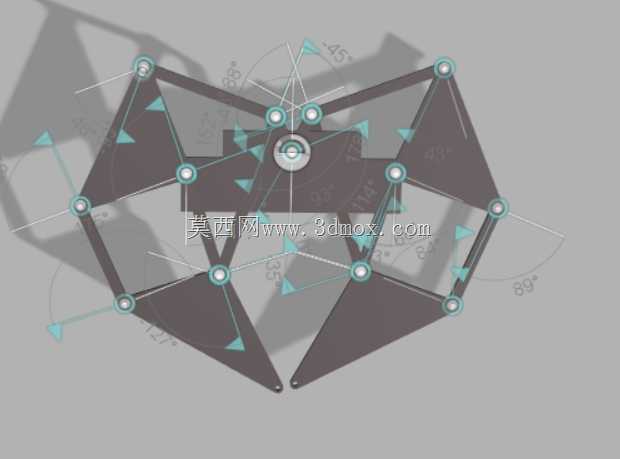

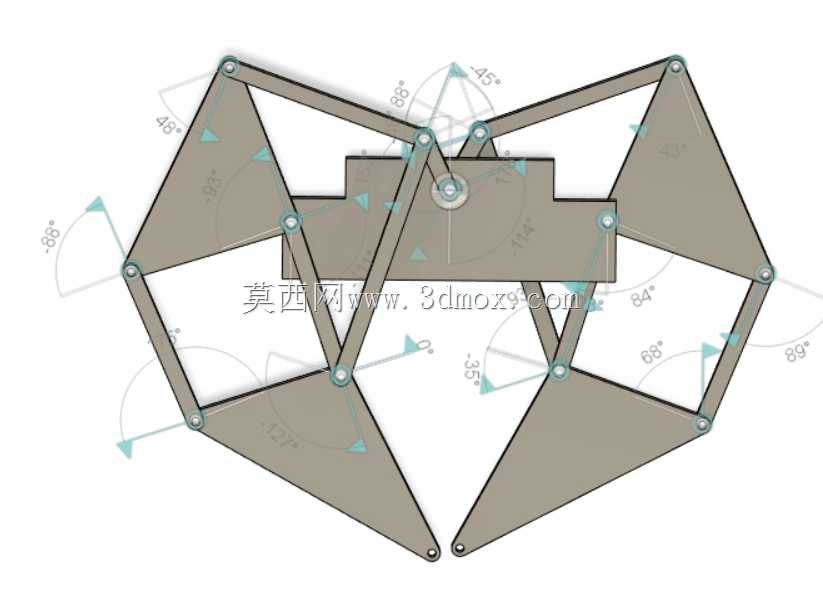

　　设计过程中优先考虑了运动的可靠性，所有铰接点均采用转动副连接，没有引入高副接触结构，大幅降低了运动过程中的卡滞风险，同时连杆构件全部采用等厚板材构型，加工时可直接通过线切割、激光切割等工艺下料，不需要复杂的曲面加工工序，制造成本与装配难度都控制在较低水平。各连杆的铰接点位置经过反复迭代校核，确保机构在整个运动周期内不存在死点位置，输入单轴连续回转动力即可输出稳定的交替步行动作，不需要额外添加辅助锁止或换向结构。

　　从安装边界来看，整套机构的横向、纵向、垂向尺寸都可以通过调整连杆长度进行等比例缩放，最小可缩至掌心大小用于桌面演示，放大后也可作为小型行走平台的行走模块，安装时仅需要固定动力输入轴的支座位置，其余连杆构件均为活动件，不需要额外设置导向或支撑结构。机构的腿部构件采用三角形构型，在保证轻量化的同时提升了构件的结构刚度，行走过程中支撑相的腿部构件可稳定承载整机重量，摆动相的腿部可按照预设轨迹完成抬升、前伸、落地的完整步行动作，运动轨迹平滑，没有突兀的加速度突变，运行过程中的冲击与振动都处于较低水平。

　　在实际选型适配时，可根据负载需求调整连杆的板材厚度与材质，教学演示场景可采用亚克力、PVC等轻质材料，工程验证场景可采用铝合金、钢材等金属材料，铰接点处可根据运行转速选择铜套、轴承等不同的转动配合件，兼顾使用寿命与转动顺滑度。整套机构的动力输入接口为标准回转轴，可直接对接舵机、直流减速电机等常规动力元件，不需要设计复杂的传动转换结构，集成到各类小型行走设备中时，可大幅缩短结构开发周期，降低传动系统的设计复杂度。
