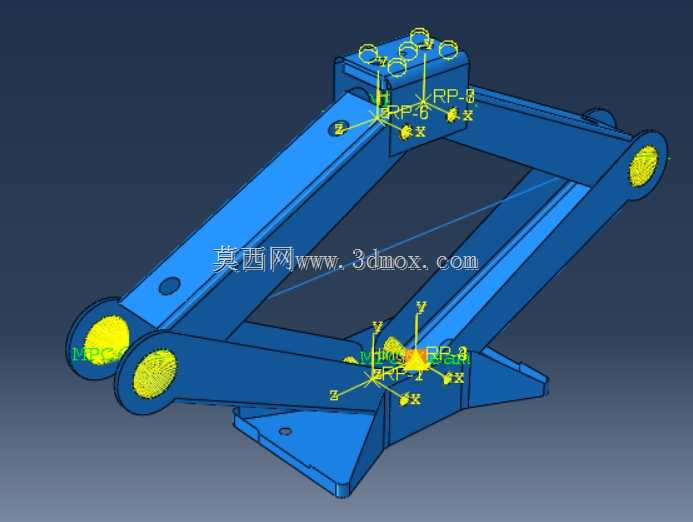

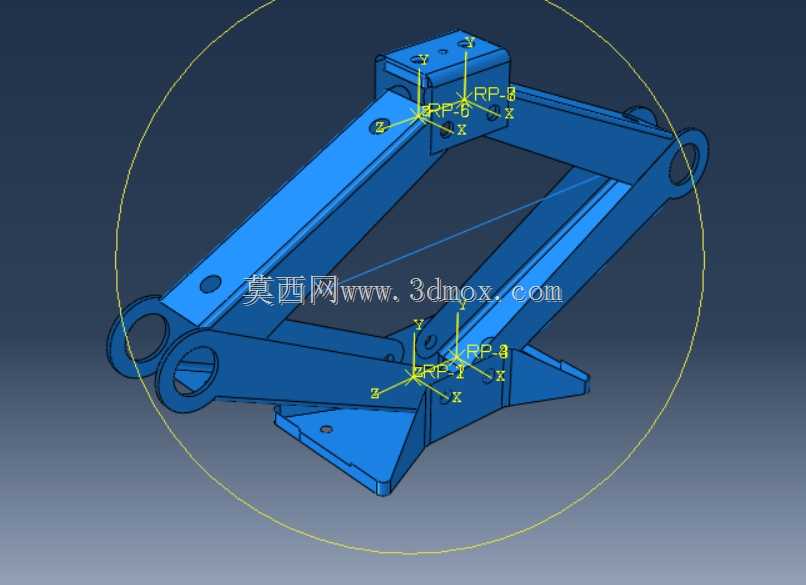

剪式平行四边形连杆顶升支撑结构

　　日常车辆维保、小型设备工位调平场景里，这类剪式顶升结构的应用频次远高于其他小型起重构件，核心优势在于收拢状态下的占用空间极小，展开后能获得数倍于自身收拢高度的顶升行程，适配狭小空间内的重物举升需求。从结构逻辑来看，该构件通过水平布置的丝杆转动，带动两组交叉铰接的连杆改变夹角，本质是利用平行四边形对角线长度变化实现垂直方向的顶升与回落，丝杆的自锁特性可以在举升到位后自动锁止当前位置，无需额外加装锁止机构就能避免负载回落，这也是手动剪式顶升结构被广泛应用的核心原因。设计这类结构时，首先要确认的是铰接点的销轴剪切强度，所有连杆的铰接孔位需要做同轴度公差约束，避免多组连杆装配后出现运动卡滞，上下支撑面的防滑齿结构要做凸起高度约束，

　　既要保证与被支撑物、地面接触时不打滑，也要避免凸起过高划伤被支撑件的接触面。从安装边界来看，收拢状态下整体结构的垂直高度可以控制在较低范围，能够直接塞入车辆底盘下方的预留支撑间隙，展开后的最大顶升高度需要匹配常规家用车辆的底盘离地间隙，保证轮胎更换作业时能将车身抬升到足够的操作高度。结构的受力路径从顶部支撑座传入，通过两组交叉连杆将垂直负载分解为连杆的轴向压应力，最终传递到底部支撑座分散到地面，因此连杆的截面选型需要匹配额定顶升负载，避免负载过大时连杆出现弯曲失稳。水平丝杆的螺距选择需要兼顾顶升效率与操作力，螺距过小会导致顶升过程需要转动过多圈数，螺距过大则会让操作力矩超过普通人的手部施力范围，

　　同时丝杆与端部铰接座的连接需要做防脱限位，避免丝杆转动到极限行程时脱出铰接位。上下支撑座的铰接点位置需要做对称度校验，保证顶升过程中上下支撑面始终保持平行，避免顶升过程中出现偏载导致结构侧翻，所有铰接位置需要预留润滑间隙，长期使用时可以加注润滑脂降低铰接转动阻力，减少销轴与孔位的磨损量。这类结构没有复杂的液压或气动元件，纯机械传动的特性让其维护成本极低，日常存放只需要做好丝杆部位的防锈处理即可，不需要定期更换密封件或者液压油，非常适合作为随车应急工具或者小型工位的固定调平支撑构件使用。
