铝型材框架DIY数控雕刻机结构设计

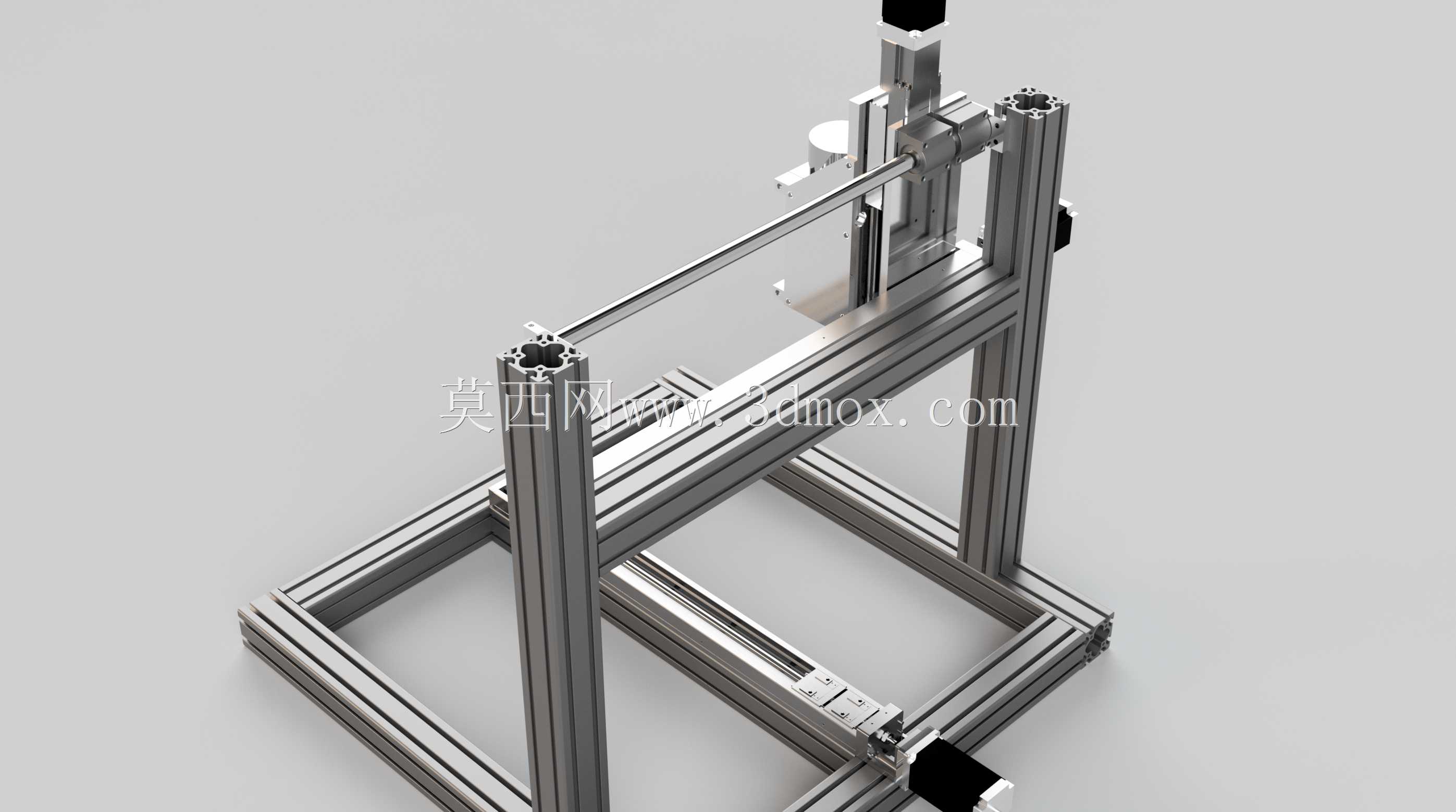

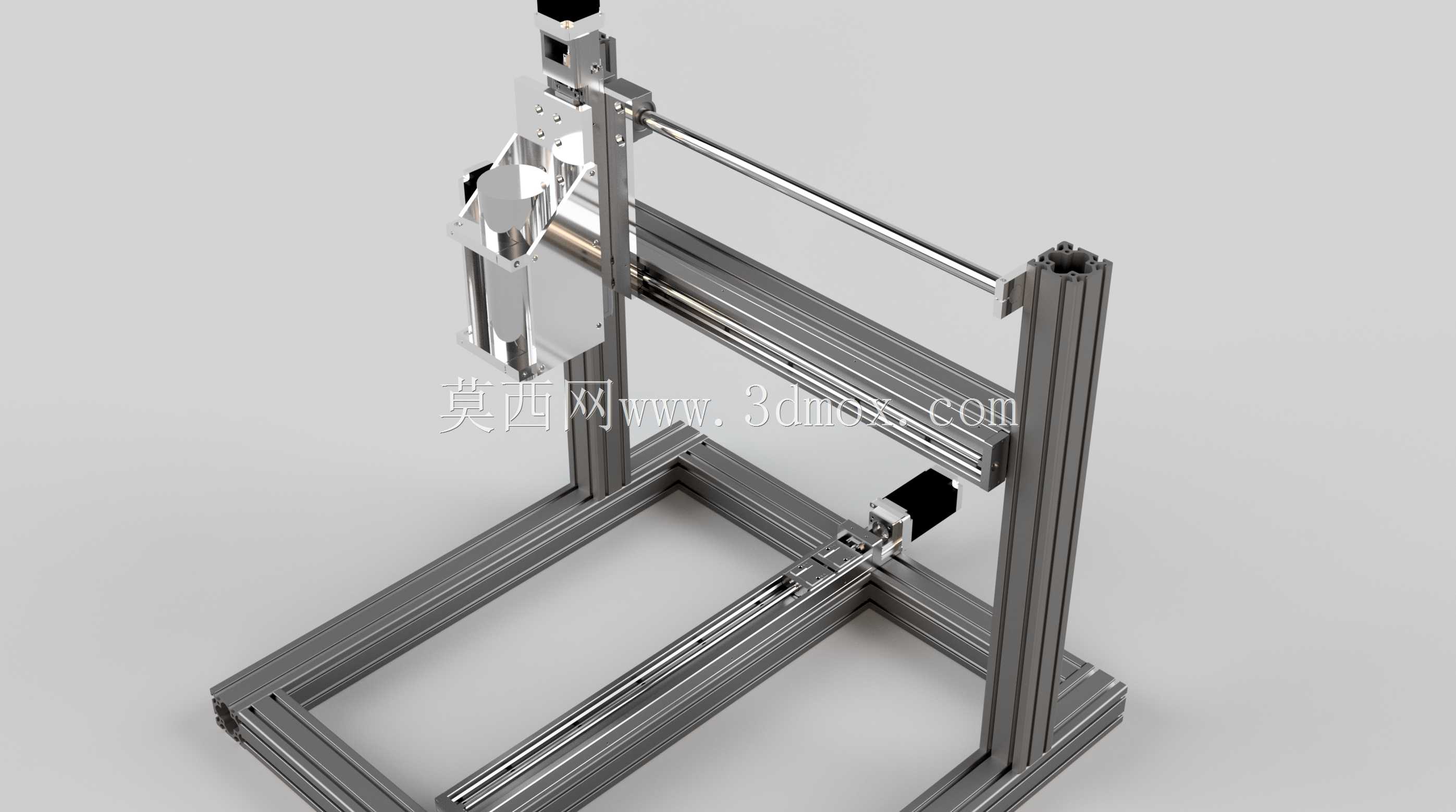

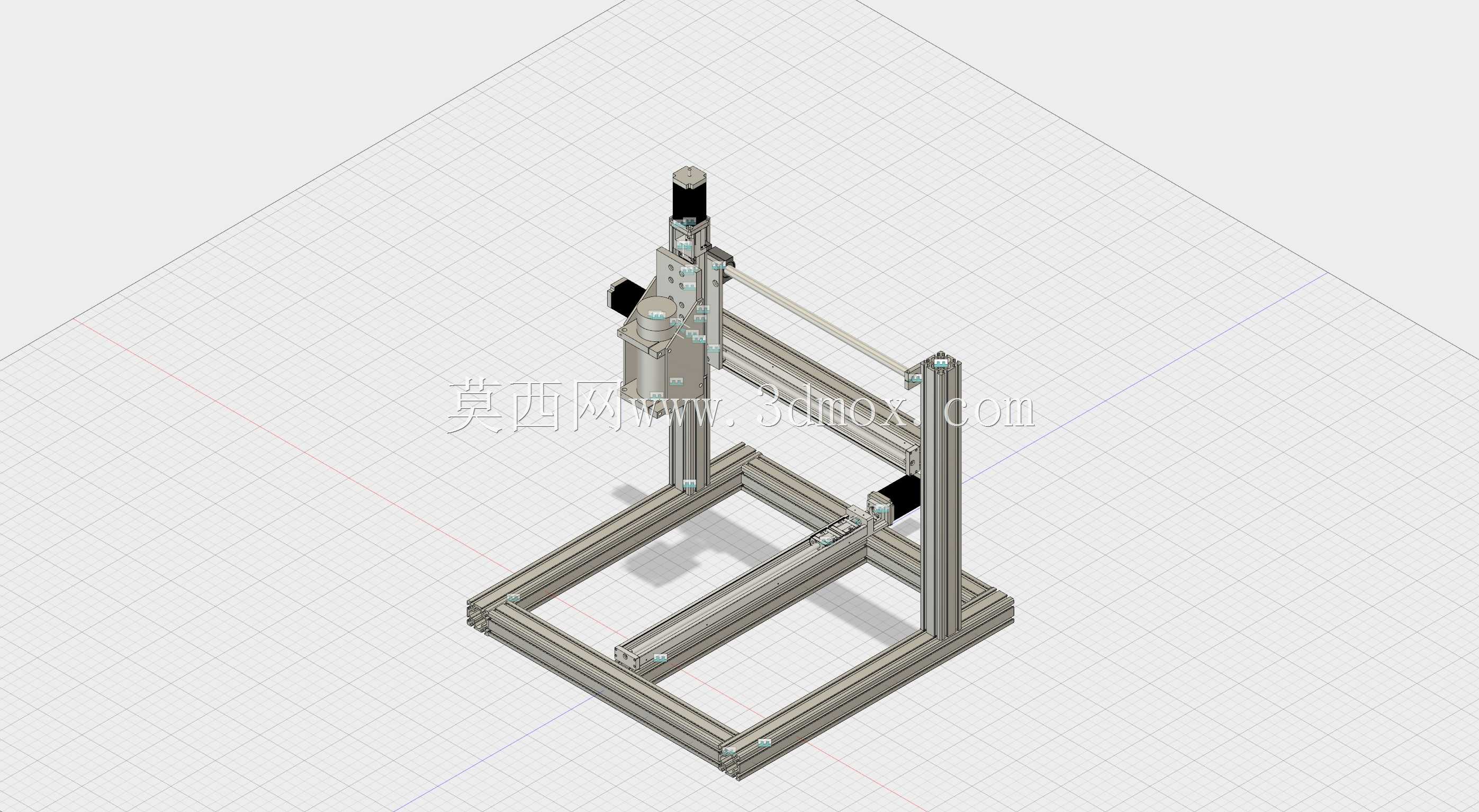

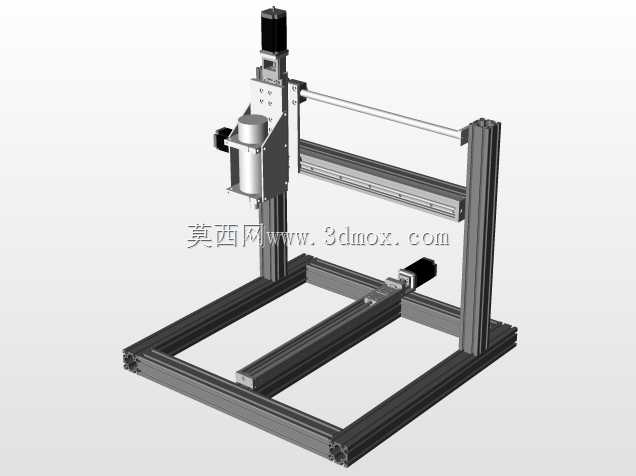

　　这款小型数控加工设备的框架采用标准工业铝型材搭建，型材槽口兼容常规T型螺栓，无需复杂焊接工序，仅依靠角件与端面连接即可完成主体机架的装配，对于个人DIY场景与小型加工工坊的快速搭建十分友好，后期调整轴系行程、拓展加工幅面时，仅需更换对应长度的铝型材即可完成改造，无需重新制作整体焊接机架。设备的三轴运动均采用光轴搭配直线轴承的导向方案，光轴通过轴支座固定在铝型材的安装槽内，同轴度调整时可通过支座上的顶丝微调，降低了装配阶段的精度校准难度，传动端采用丝杠搭配步进电机的组合，可满足软金属、塑料、木材等常见工件的铣削、雕刻加工需求，日常可用于小型零件打样、个性化铭牌雕刻、电路板铣制等场景。从结构布局来看，设备采用龙门移动式的结构设计，

　　Y轴双导轨平行布置在底座两侧，龙门架沿Y轴方向往复运动，X轴导轨固定在龙门横梁上，搭载Z轴主轴安装座沿横梁横向移动，Z轴则搭载主轴电机完成垂直方向的进给，这种布局在有限的占地面积下尽可能拓展了有效加工行程，同时将驱动电机布置在机架的侧端位置，避免运动过程中线缆与加工区域产生干涉。设计阶段充分考虑了安装边界的预留，底座铝型材的底部预留了脚轮与调平地脚的安装孔位，用户可根据使用场景选择移动或者固定安装方式，主轴安装座预留了不同直径主轴的装夹空间，可根据加工需求更换不同功率的主轴电机，机架的侧面与背面预留了电控元件的安装位，可容纳步进电机驱动器、开关电源、控制板等常规电控部件，无需额外制作独立电控箱。

　　各运动轴的行程限位位置预留了限位开关的安装槽，可直接安装光电或者机械限位开关，避免超程运动导致的机构碰撞，铝型材的槽口可直接嵌入行程开关的安装螺母，无需额外打孔焊接，大幅降低了后期加装配件的加工难度。整体结构的受力经过优化，底座采用双层铝型材拼接的方式提升刚性，减少加工过程中机架产生的震颤，龙门架的立柱采用加厚铝型材，搭配斜向加强角件，提升X轴运动时的结构稳定性，避免高速进给时龙门出现晃动影响加工精度。
