a系列发动机Harland锐滚柱顶部摇臂结构

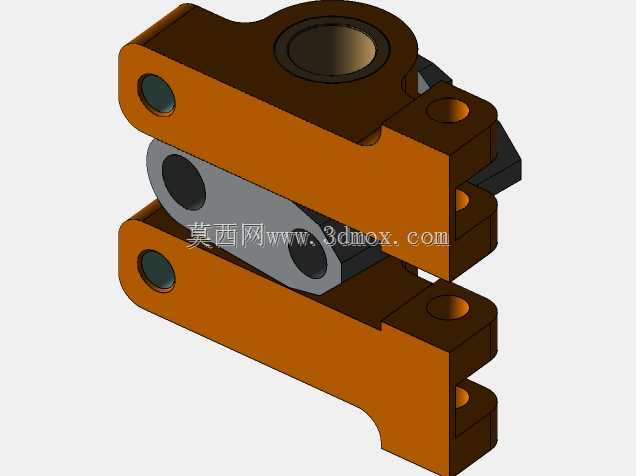

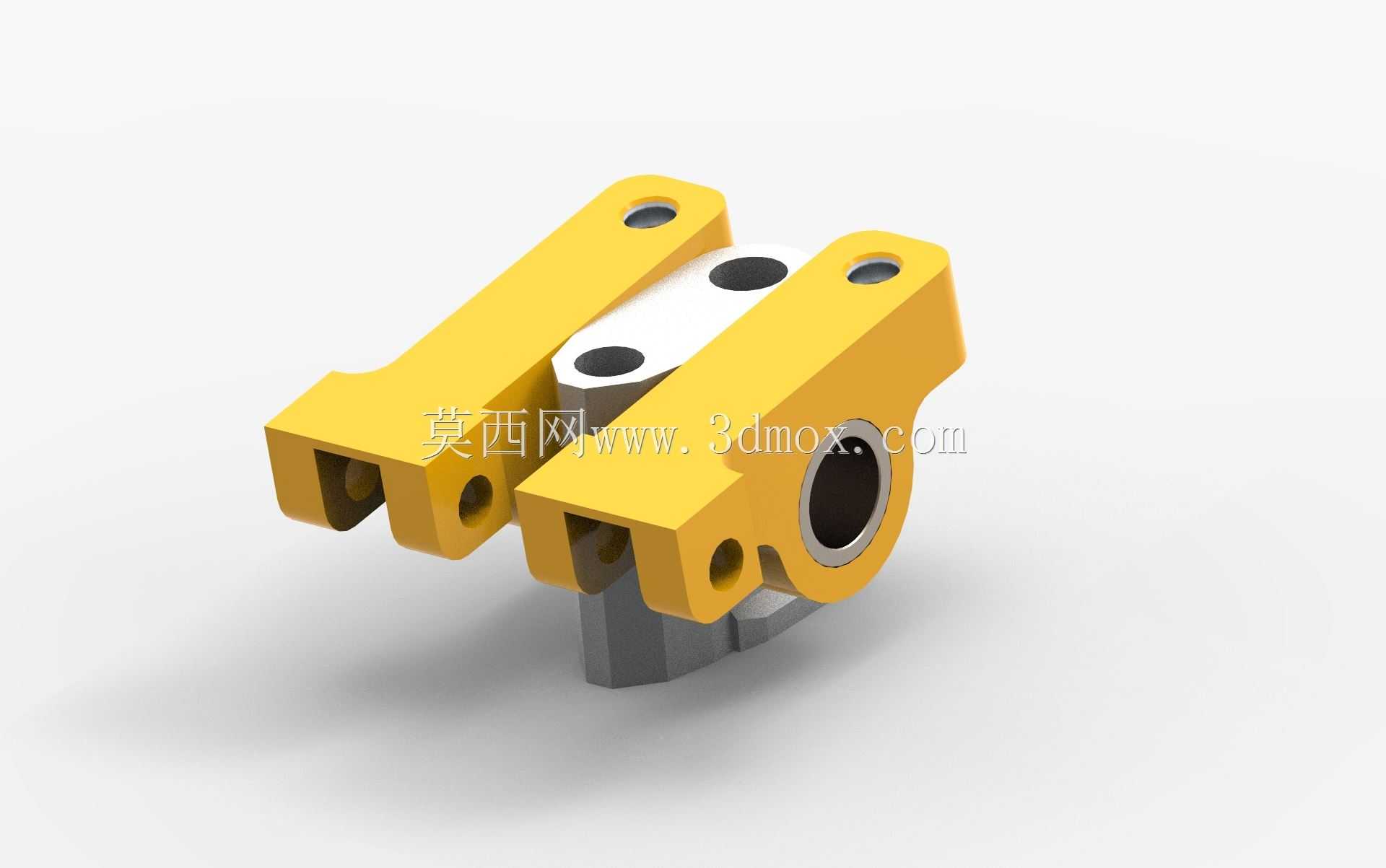

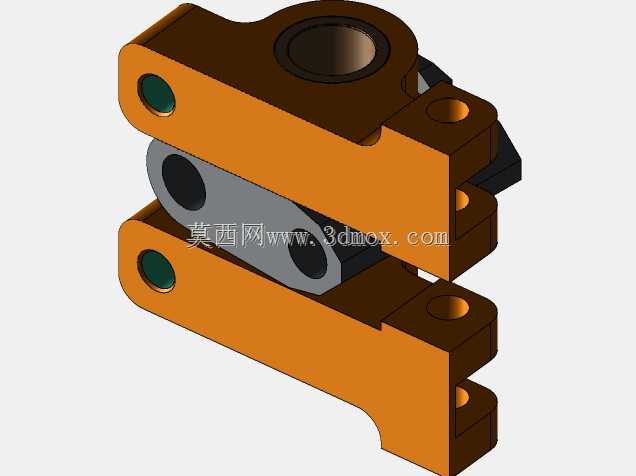

　　这套摇臂结构应用于小排量a系列内燃机的配气传动系统，是顶置气门布局里衔接凸轮轴与气门杆的核心受力部件，成对布置在气缸盖上部对应每缸进排气门位置，直接决定气门开闭的正时精度与传动效率。从实际装车工况来看，这类滚柱式摇臂相比传统平面滑动摇臂，能大幅降低凸轮接触面的摩擦损耗，减少配气机构的动力冗余消耗，在民用小排量乘用车辆、小型通用动力机组的a系列发动机上适配性极强，尤其适合长期高转速运转的工况，能有效降低凸轮型面的磨损速率，延长配气机构的整体维护周期。结构设计上采用分体式组合构造，主体承力部分为高强度合金材质，表面做硬化处理应对高频次的冲击载荷，接触凸轮的位置嵌入滚柱组件，将原有滑动摩擦转化为滚动摩擦，摇臂两端分别设置与气门杆端、

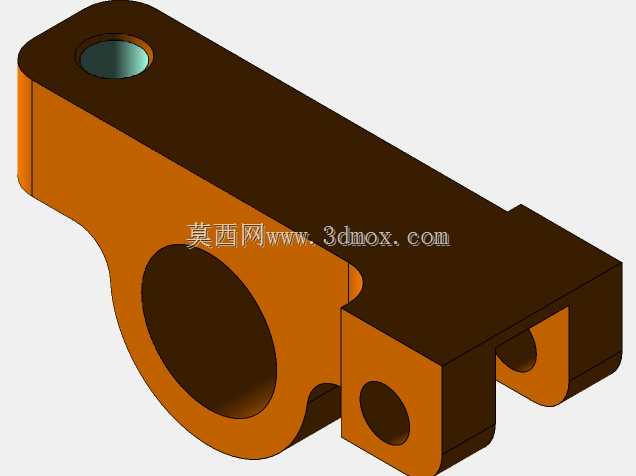

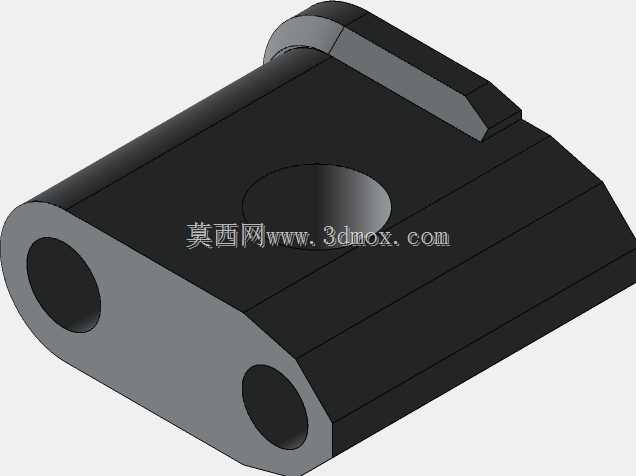

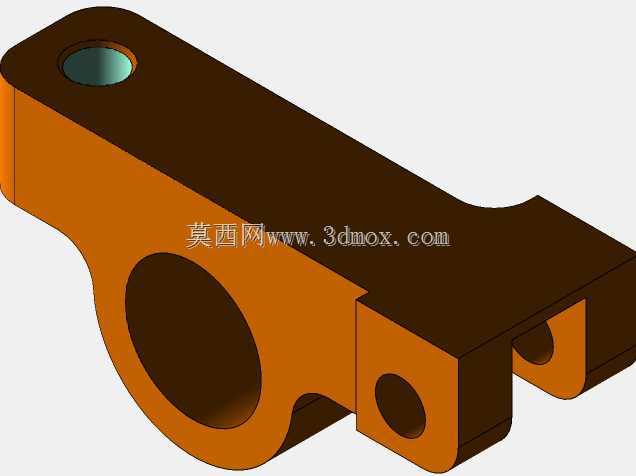

　　气门桥匹配的接触弧面，中部的铰接孔用于安装固定摇臂轴，两侧的安装支耳带定位销孔，装配时可快速对齐安装基准，保证每对摇臂的安装位置度符合公差要求。设计阶段优先考虑了安装边界的适配性，整体轮廓完全避开气缸盖上部的火花塞安装位、润滑油道孔以及周边的缸盖螺栓凸台，不需要对原有缸盖结构做二次修改即可直接替换原有摇臂组件，铰接孔的内径尺寸与原厂摇臂轴完全匹配，两端接触位置的高度差经过精准核算，保证气门升程完全符合原厂凸轮轴的设计参数，不会出现气门开度不足或活塞顶气门的干涉问题。从受力传递路径来看，凸轮轴旋转时的顶升力通过滚柱传递到摇臂主体，以中部摇臂轴为支点撬动另一端压下气门杆，完成气门的开启动作，

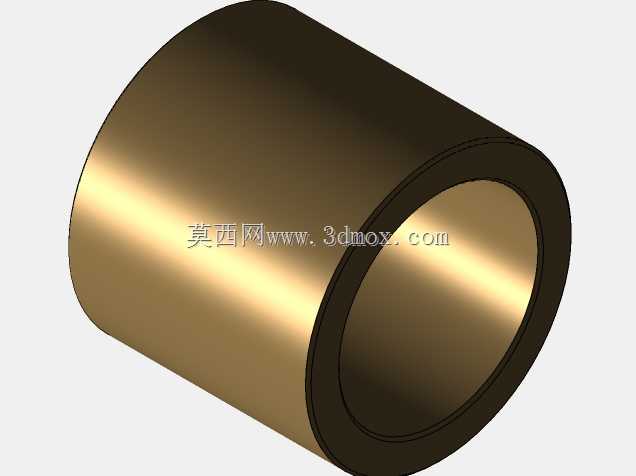

　　气门弹簧回位时的反向冲击力也会通过摇臂主体分散到摇臂轴与缸盖支撑位，因此结构上在铰接孔周边做了加厚处理，同时设置了多道加强筋连接两侧支耳，避免长期交变载荷下出现结构变形或开裂。滚柱组件的配合间隙控制在合理范围内，既保证滚柱可以自由旋转，又不会出现过大的旷量导致配气正时出现偏差，摇臂与气门杆接触的端面经过淬火处理，硬度满足长期敲击接触的耐磨要求，不需要额外加装气门顶帽即可直接使用。
