马自达20B旋转发动机油底壳结构设计

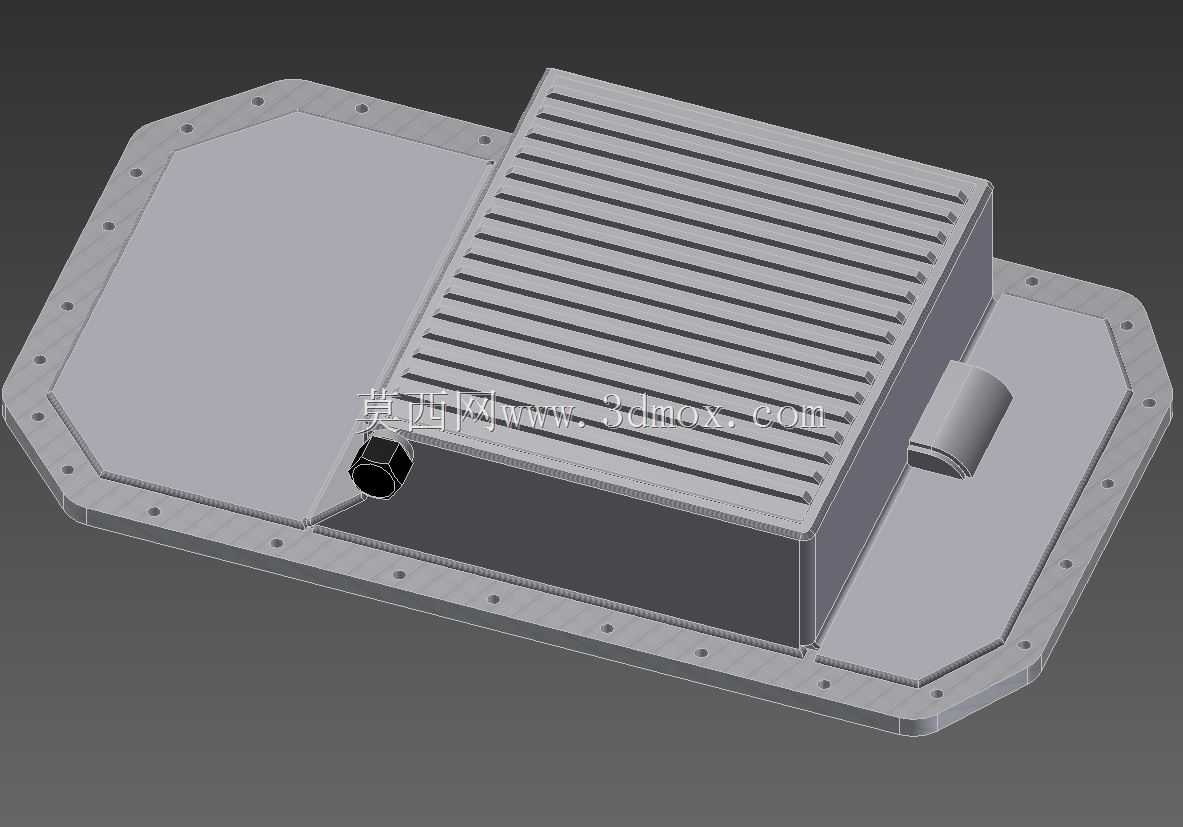

　　这款油底壳是为适配马自达20B转子发动机开发的下部储油构件，主要用于1974款马自达RX4车型的动力总成换装场景，在整套润滑系统中承担储存机油、封闭曲轴箱下部空间、为机油回流提供暂存腔体的核心作用，同时可承接曲轴运转过程中飞溅回落的机油，配合机油泵完成整套润滑回路的循环供给。从结构设计逻辑来看，整体采用异形法兰安装边布局，完全匹配20B转子发动机缸体下部的安装孔位分布，法兰边周圈均匀布置螺栓过孔，安装时可通过密封垫与缸体下平面紧密贴合，避免机油渗漏与外界杂质进入曲轴箱。主体腔体分为两个功能区域，一侧为浅平的避让腔体，主要用于规避发动机下部的转向拉杆、副车架等底盘构件，保证动力总成装入RX4发动机舱后不会与周边底盘部件发生运动干涉；

　　另一侧为带散热鳍片的加深储油腔，鳍片沿腔体外侧平行排布，车辆行驶过程中可借助迎面气流对腔体内的机油进行辅助散热，降低高负荷运转下的机油温度，避免机油粘度快速衰减。腔体侧面预留机油液位传感器安装接口与机油放油螺塞孔，放油螺塞孔位于腔体最低位置，可保证保养时机油能够完全排空，减少旧机油残留对新机油性能的影响。安装边界方面，整体轮廓完全贴合RX4车型发动机舱的下部预留空间，法兰边的孔位坐标与20B发动机缸体下平面的安装孔完全对应，无需额外修改缸体或底盘结构即可完成装配，腔体的最低离地高度满足车辆满载行驶时的通过性要求，不会在常规路况下出现磕碰损坏的情况。结构设计上充分考虑了转子发动机的高转速运转特性，

　　腔体内部设置有挡油板结构（模型对应位置做了一体化整合），可在车辆急加速、急减速、高速过弯时抑制机油在腔体内的剧烈晃动，避免机油泵集滤器露出油面导致的机油压力不足，保证高负荷工况下润滑系统的供油稳定性。外侧的散热鳍片在不增加整体外形尺寸的前提下，大幅提升了腔体与空气的接触面积，相比普通平底油底壳，可在连续高转速行驶时将机油温度降低8-12摄氏度，有效延长机油的更换周期与发动机内部运动部件的使用寿命。法兰边的厚度经过受力校核，可承受螺栓拧紧时的压紧力，长期使用不会出现法兰变形导致的密封失效问题，整体壁厚均匀，兼顾了结构强度与轻量化要求，不会给动力总成增加过多的额外重量。
