科尔姆IL230-V4-LE直列四缸动力装置结构

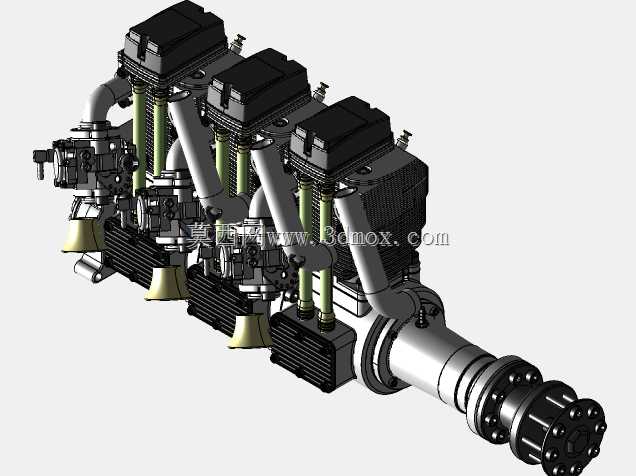

　　在小型通航动力、轻型特种作业车辆以及非道路移动机械的动力选型场景中，这类直列四缸结构的动力装置一直是兼顾输出平顺性与布置紧凑性的主流选择。该结构的设计首先围绕动力输出的平顺性展开，直列排布的四个缸体采用等间隔做功顺序，将曲轴的二阶往复惯性力通过平衡轴结构做抵消处理，相比单缸、双缸动力，运转时的整机振动幅度能控制在更低区间，减少配套设备的减震结构冗余。从实际用途来看，这类动力单元可适配轻型固定翼无人机的动力系统、小型工程作业的移动泵站、非道路场地的通勤载具，也可作为小型发电机组的核心动力源，覆盖100kW以内功率段的动力需求。设计过程中首先划定了安装边界，整体采用轴向直列布局，输出端采用法兰式连接结构，可直接匹配联轴器连接负载端，

　　输入端预留了点火模块、供油管路的安装接口，所有外接接口都布置在缸体同侧，减少管线布置的弯折半径，方便后期维护时的拆装操作。外形上缸盖部分采用集成式点火模块设计，每个缸体对应独立的点火线圈，省去了分电器结构的传动间隙，点火正时的控制精度更高，同时减少了外部线束的排布长度。缸体下部的油底壳采用倾斜式设计，即使在整机带有一定安装倾角的使用场景下，也能保证机油泵的吸油口始终处于油位以下，避免大倾角作业时出现润滑不足的问题。输出轴端采用花键配合连接法兰的结构，既可以传递大扭矩输出，也能保证同轴度的安装精度，法兰盘上的连接孔采用等距圆周排布，适配不同规格的连接负载，不需要额外制作转接法兰。建模过程中还原了内部的曲柄连杆机构的运动间隙，

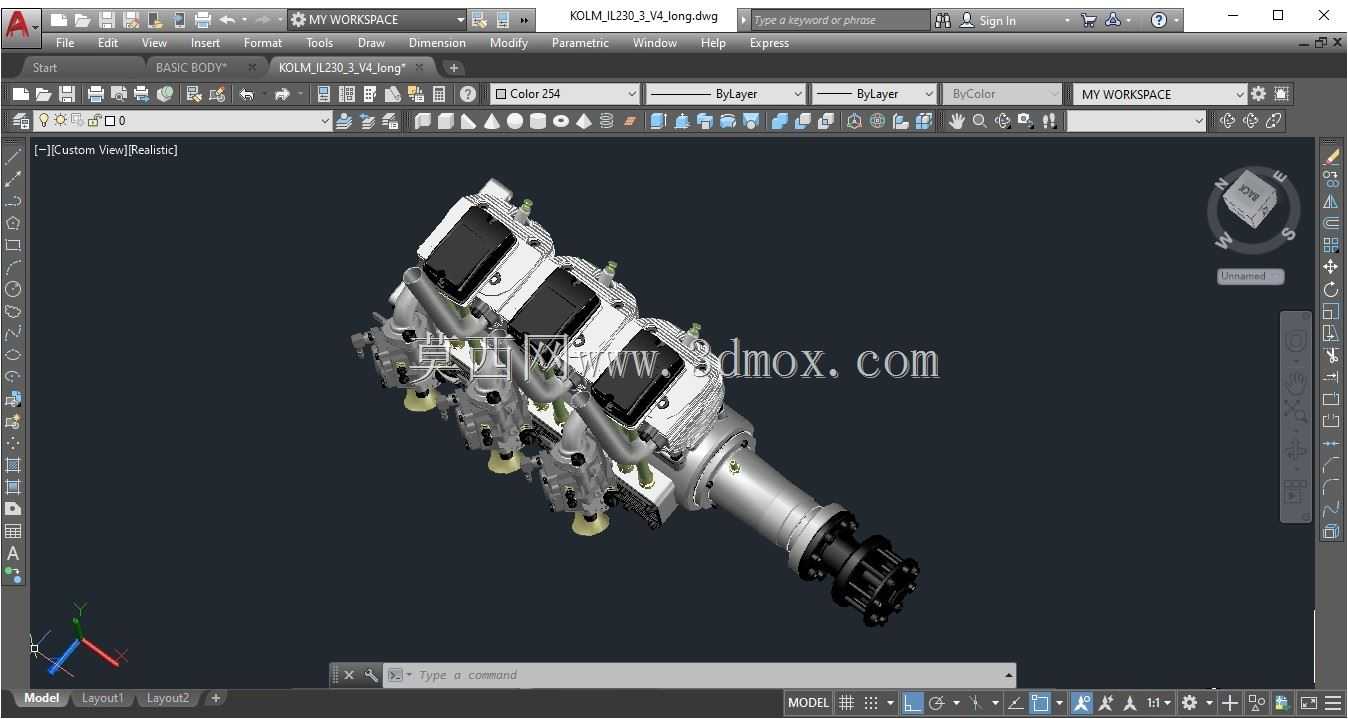

　　活塞与缸壁的配合间隙、连杆轴瓦的安装余量都按照实际工程公差做了预留，缸体上的冷却水道、润滑油道都做了实体化的通路还原，可直接用于后续的流体仿真、运动干涉检查工作。整机的外部安装支点采用三点式布置，两个支点位于缸体两侧的中部位置，第三个支点位于输出端的下部，形成稳定的三角形支撑结构，安装时不需要额外制作复杂的安装支架，直接通过减震胶垫固定在配套设备的机架上即可，能有效吸收运转时产生的高频振动。进排气接口分别布置在缸体的两侧，避免进气被排气的高温辐射加热，提升充气效率，排气侧的接口采用标准法兰尺寸，可直接对接通用规格的排气消音器，减少配套件的定制成本。
