桌锯配套带T形轨道45度斜接定位工装

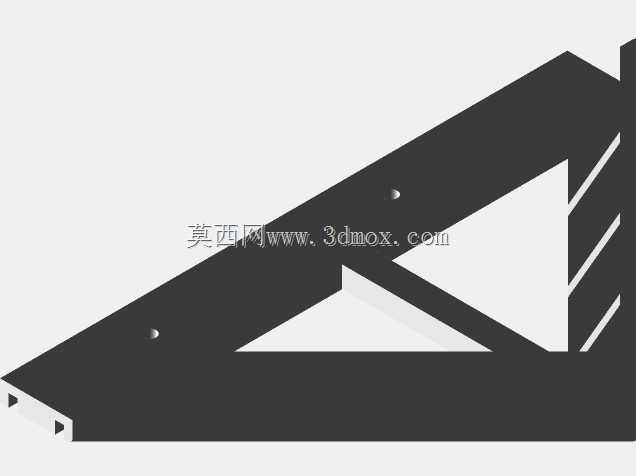

　　在木工加工作业场景里，桌锯是完成型材定长裁切、角度开料的核心通用设备，常规直切作业依靠原厂配套的平行靠尺即可满足精度要求，但涉及45度斜接拼框、相框组角、线条碰角这类工艺时，普通角度靠挡往往存在定位偏移、工件打滑、角度公差超差的问题，这款带T形轨道的45度斜接结构，正是针对这类作业痛点开发的配套辅具。从实际使用逻辑来看，该结构直接适配桌锯工作台面的标准T形滑槽安装位，不需要对原有设备做打孔、焊接等二次改装，安装时只需将结构底部的导向凸台嵌入工作台T槽内，调整到对应裁切位置后锁紧侧边的固定顶丝，即可完成安装定位，不会破坏原有设备的工作台面精度。结构主体采用三角加强筋式的一体化构型，斜边严格按照45度夹角做铣削加工，

　　作为工件裁切时的定位基准面，基准面的平面度公差控制在0.1mm以内，角度公差控制在±0.05度，完全满足实木线条、铝型材、PVC装饰条等材料的斜接拼缝要求，拼合后接缝间隙可控制在0.1mm以内，不需要后续额外的打磨补缝工序。结构上集成的T形轨道并非仅用于自身安装，轨道槽内可配套加装快速压头、工件挡块、长度定位件等拓展附件，针对不同幅面的工件可以灵活调整压紧位置，避免裁切过程中工件受锯片切削力作用发生位移，尤其是裁切短小斜接件时，操作人员不需要手持工件靠近锯片，通过压头固定工件即可完成送料裁切，大幅降低作业过程中的安全风险。从设计细节来看，结构上预留的两个沉头安装孔，可兼容不同规格的T形滑块与锁紧旋钮，

　　适配市面上多数主流型号的台式圆锯、推台锯的工作台滑槽尺寸，结构边缘全部做了R2圆角倒钝处理，避免操作人员上下料时被锐边划伤，三角构型的内部做了镂空减重设计，在保证整体结构刚性的前提下降低了辅具自重，单人即可完成拆装移位，不需要借助额外吊装工具。在实际批量加工作业中，搭配该斜接定位结构后，单人即可完成45度斜接件的连续裁切作业，不需要每次裁切前反复调整角度靠尺、核对角度值，单次定位后可连续完成上百件同规格斜接件的裁切，角度一致性远高于手动调整靠尺的作业方式，尤其适合装饰装修线条加工、定制家具框体制作、广告型材切割这类对斜接拼缝精度有较高要求的作业场景，也可临时作为其他需要45度定位的钻孔、打磨工序的辅助定位工装使用。
