生产线物料输送辊道对中定位机构

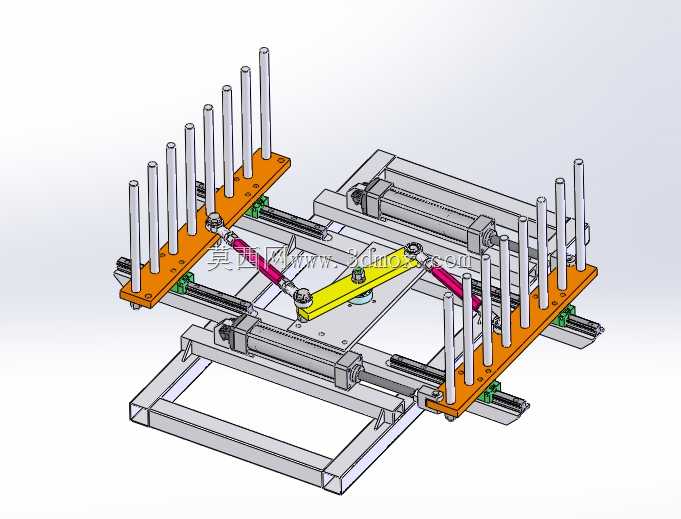

　　在包装、仓储、物料分拣等连续生产输送场景中，不同规格的托盘、料箱在辊道输送过程中易出现位置偏移，若偏移量超出后续工位的作业允许范围，会直接导致码垛、装箱、检测等工序卡料或作业失败，这套对中定位机构正是为解决该类工况问题设计。整套机构采用对称双动布局，底部以方管焊接框架作为承载基座，框架上平行布置两组直线导轨副，两侧的承料挡架分别通过滑块安装在导轨上，可沿垂直于辊道输送的方向做水平往复移动，承料挡架上垂直安装多根圆柱挡杆，挡杆间距根据常规输送料箱的底部支撑间隙设置，避免动作时与输送辊面发生干涉。机构中部设置同步联动组件，通过中部的回转摆臂搭配两端的连杆，将两侧承料挡架的动作做机械同步约束，保证两侧挡架的开合位移量完全一致，

　　避免单侧动作导致物料被推偏的问题，驱动源采用两组平行布置的标准气缸，分别为两侧挡架提供推移动力，气缸行程根据产线允许的最大物料宽度差设置，可覆盖一定尺寸范围内的不同规格物料对中需求。设计过程中优先考虑了安装兼容性，基座框架的安装孔位采用长圆孔设计，可适配不同宽度的现有辊道线体加装，无需对原有输送辊道做大规模结构改动，整体安装高度低于常规辊道的输送面标高，挡杆升起（实际为随架体平移）时的最高点不超出物料底部以上150mm，不会与物料上部的附属结构产生碰撞。动作逻辑上，当输送线将物料输送至对中工位时，线体暂停输送，两侧气缸同步伸出，带动挡架沿导轨向中心移动，通过挡杆接触物料侧边将偏移的物料推至辊道中心位置，对中完成后气缸缩回，

　　挡架退回初始位置，线体继续启动将物料输送至下一工位。整套机构的运动部件均做了耐磨处理，导轨副配备润滑注油嘴，可在长期连续运行工况下保持动作精度，联动组件的铰接点采用自润滑轴承，减少日常维护频次，结构上没有复杂的定制加工件，大部分零部件采用标准型材与标准气动、传动元件，加工装配难度低，适合各类中小型输送线体的改造与配套使用，可有效降低物料偏移导致的产线停机率，提升后续工序的作业稳定性。
