卧式拉链自立袋给袋式包装设备结构

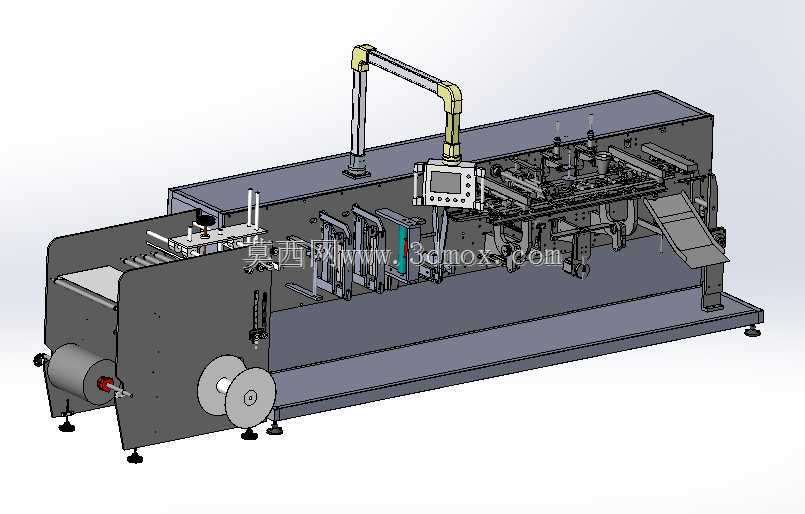

　　这款卧式给袋包装结构主要面向休闲食品、日化小配件、医药颗粒类产品的预制拉链袋包装工序，适配带自封拉链的水平自立袋、平袋等多种袋型，可在食品加工车间、日化品包装产线、医药分装车间等场景中作为单工位核心包装单元，也可对接前端理料、后端装箱工位组成连续化产线。设备整体采用卧式长机架布局，安装脚杯分布在机架底部四角及中部承重位置，可通过调节脚杯高度适配车间地面平整度，整机安装边界预留了操作侧与维护侧的通行空间，操作侧的悬臂操作屏可根据操作人员身高调整俯仰角度与旋转方位，减少长时间操作的疲劳感。从功能实现逻辑来看，设备从左端完成空袋上料，卷装包装袋经放卷机构、张紧轮组输送至取袋工位，取袋吸盘配合夹袋爪完成单袋分离与袋口撑开，

　　后续依次完成物料填充、袋口除尘、拉链预压、热封压合、冷压定型、成品输出等工序，各工位的动作节拍通过机械凸轮与传动连杆配合实现同步，无需复杂的多轴协同控制即可保证工位衔接的稳定性，降低了设备调试与后期维护的难度。设计过程中针对拉链袋封装的常见问题做了结构优化，在热封工位前设置了拉链理平机构，可将袋口的拉链齿整理对齐，避免热封时出现拉链错位导致的封口不严问题；夹袋爪的夹持力度可通过调节弹簧预紧量适配不同厚度的袋材，从薄型PE袋到稍厚的复合铝箔袋都能稳定夹持，不会出现夹痕或掉袋问题。机架侧面预留了传动部件的维护窗口，日常检修时无需拆解整机外壳即可完成凸轮润滑、皮带张紧度调整等常规维护操作；成品输出工位采用倾斜导料槽结构，

　　封装完成的包装袋可顺着导料槽滑入接料盒或下游输送线，避免成品摔袋导致的物料破损。设备的走袋路径全程设置了导向挡条，可根据袋宽调整挡条间距，适配不同尺寸规格的包装袋，换型时仅需调整挡条位置、夹袋爪间距与热封模头的宽度即可完成规格切换，换型耗时较短，适合多品种小批量的包装生产需求。
