双头线性标尺配套给料分选设备结构

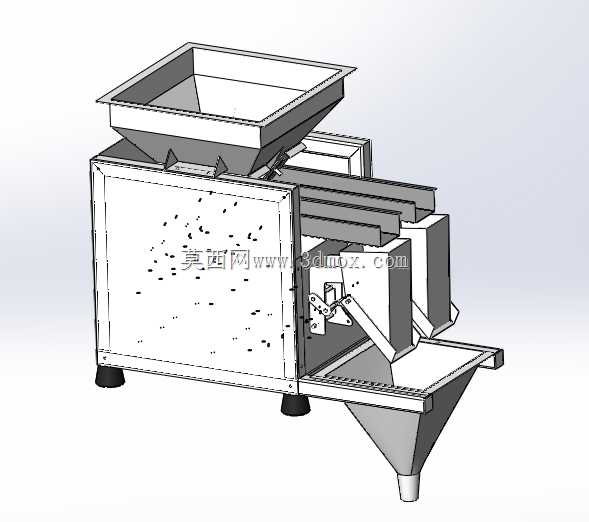

　　这套结构主要配套双头线性标尺完成散料的定量给料与分选作业，常见于小颗粒物料的分装生产线中，衔接上游储料仓与下游包装工位，承担物料的均匀输送、分流导向与定量出料功能。从结构布局来看，上部采用敞口式方锥形受料斗，斗壁倾斜角度经过反复校核，能够保证散状物料依靠自重顺利滑入下方分流腔，不会出现物料架桥、积料堵料的问题，料斗边缘做了外翻折边处理，既提升了斗体的结构刚度，也方便和上游储料设备的出料口做密封衔接，避免物料撒漏。设备中部的分流腔体采用多轨道平行布局，对应双头标尺的两个检测工位，轨道的宽度与深度根据常规散料的粒径范围做了适配，能够让物料以单层平铺的状态通过检测区域，保证线性标尺的检测精度，不会因为物料堆叠导致检测数据偏差。

　　腔体侧面设置了可调节的导流挡板，挡板通过腰型孔与机架连接，能够根据不同物料的流动特性调整导流间隙，适配不同粒径、不同流动性的物料输送需求，无需更换核心结构件就能完成多品类物料的生产切换。下部的出料结构采用锥形汇流斗设计，将两个工位分选完成的物料汇总后导出至下游包装容器，汇流斗的内壁做了顺滑过渡处理，没有直角死角，避免物料残留造成的交叉污染或者计量误差。机架部分采用方管焊接框架结构，底部配置可调式减震脚杯，既能够调整设备的整体水平度，也可以缓冲设备运行时产生的振动，保证线性标尺的检测稳定性，脚杯的调节行程预留了足够的安装余量，能够适配不同高度的上下游设备对接需求。整套结构的安装边界做了充分的紧凑化设计，

　　横向与纵向的外廓尺寸适配常规包装生产线的工位间距，侧面预留了传感器与执行元件的安装位，电气走线可以沿着机架内部的线槽布置，不会出现管线外露干扰物料输送的问题。在设计过程中，所有与物料接触的部位都做了表面顺滑处理，没有突出的螺栓或者棱角，避免物料挂附，同时各连接部位都采用快拆式紧固件，方便日常生产结束后的清理与维护，不需要复杂的工具就能完成接触件的拆卸清洗，符合食品、医药类散料分装的卫生要求。设备的驱动衔接位预留了标准安装接口，既可以搭配振动给料组件实现连续均匀送料，也可以搭配气动推杆实现间歇式定量给料，能够根据不同的生产节拍需求灵活配置驱动方案，和双头线性标尺的检测信号做联动控制，当标尺检测到物料重量或者长度达到设定值时，能够快速截断料流，保证定量精度。
