全自动牙签独立包装生产设备结构设计

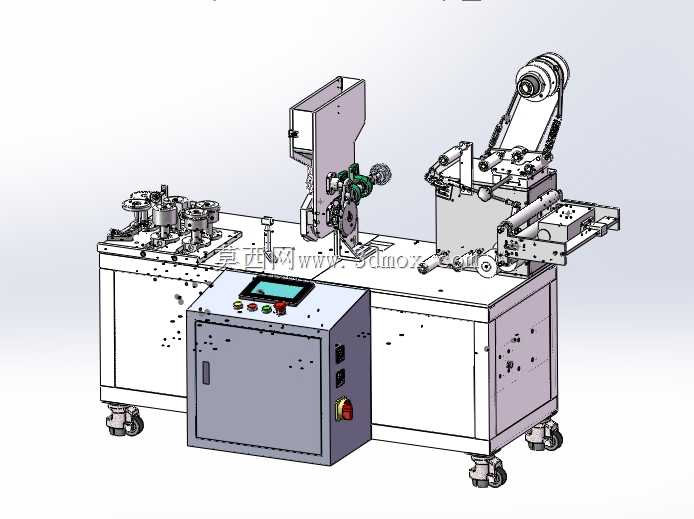

　　这款设备主要面向一次性卫生用品生产场景，适配牙签、单支棉签这类细小杆状物料的独立小包装量产需求，可直接接入日用品生产车间的流水线末端，完成从散料整理到成品包装输出的全流程作业，替代传统人工装袋、封口的低效工序，适配食品级包装薄膜的连续生产要求。设备整体采用分体式柜式机架布局，底部配置万向带刹脚轮，方便车间内工位调整与移位，机架主体采用方管焊接框架搭配钣金封板，电控柜独立设置在操作侧正面，触控操作屏倾斜安装在电控柜顶部，符合站立操作的人机工程视角，急停按钮、电源开关布置在电控柜侧方易触碰位置，满足生产安全规范要求。从功能模块划分来看，设备左侧设置多工位转盘式理料机构，通过带定位槽的转盘将杂乱堆放的散料逐支整理排序，

　　经导料槽精准送入包装工位，避免多支、缺支的包装不良问题；中部为送料与填充工位，配合牵引下来的包装膜完成物料精准落料，不会出现卡料、戳破包装膜的情况；右侧集成了薄膜放卷、制袋、层压封口、成品裁切输出的整套机构，放卷架带张力调节辊，可适配不同厚度的OPP、PE复合包装膜，制袋成型器可根据包装尺寸快速更换，热封工位采用恒温加热压合结构，层压辊保证封口处平整无褶皱，裁切工位采用锯齿形切刀，输出的成品袋易撕口规整。设计过程中充分考虑了安装与维护边界，各功能模块采用独立安装板固定在机架台面上，理料转盘、热封组件、裁切刀架均设计为快拆结构，日常清理残留物料、更换易损件时无需拆卸整体机架；走膜路径全程设置导向辊，避免薄膜走偏，

　　各传动部位采用同步带与精密轴承连接，运行噪音控制在车间允许范围内，设备台面预留了接料盒安装位，可收集调试过程中产生的废膜与不合格品。整机的走线全部内置在机架方管内腔，外部无裸露线缆，避免生产过程中粉尘、物料碎屑堆积在线缆上造成安全隐患，气路管线沿机架内侧排布，各气动元件的调压阀集中布置在机架后侧，方便调试时统一调整气压参数。
