工业卷材分切包装一体化设备结构设计

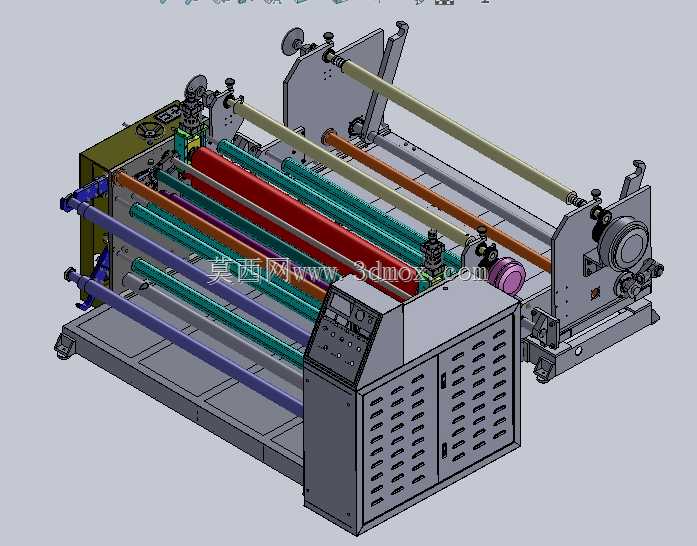

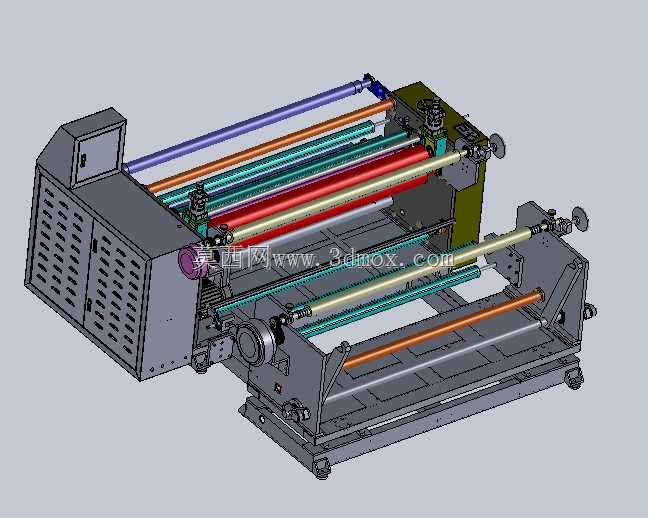

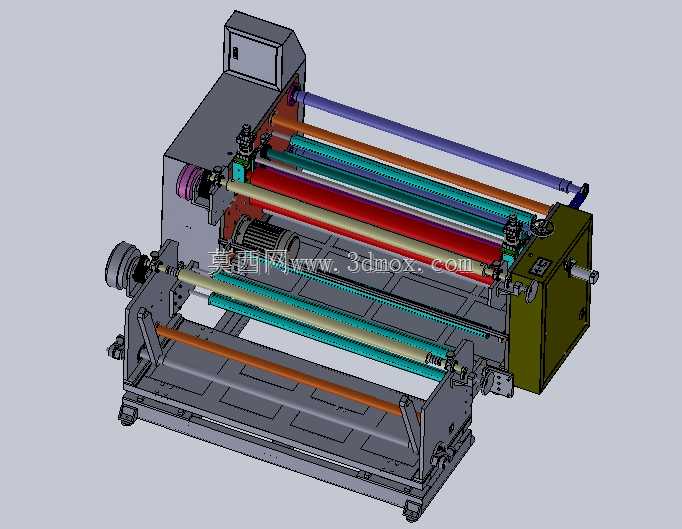

　　这套设备主要面向软包装卷材、薄膜、纸张、复合面料等卷状物料的后道加工工序，在印刷、软包装生产、电子膜材加工、纺织面料处理等车间场景中，承担定幅分切、收卷规整、成品包装前预处理的核心作用，可替代传统单工序分切、人工整理的作业模式，适配多规格卷材的连续化生产需求。从结构布局来看，设备采用落地式一体式机架设计，底部为加厚钢板焊接的承托底座，柜体部分整合了电气控制与动力排布空间，侧面开设的散热格栅可保障长时间运行时内部元器件的通风降温，避免连续作业下的积热问题。设备上部沿物料走料方向依次排布放料架、多组导向辊、分切组件、张力调节机构与收料工位，放料端采用可开合式支撑臂结构，配合手轮调节的锁紧机构，可快速完成不同幅宽、

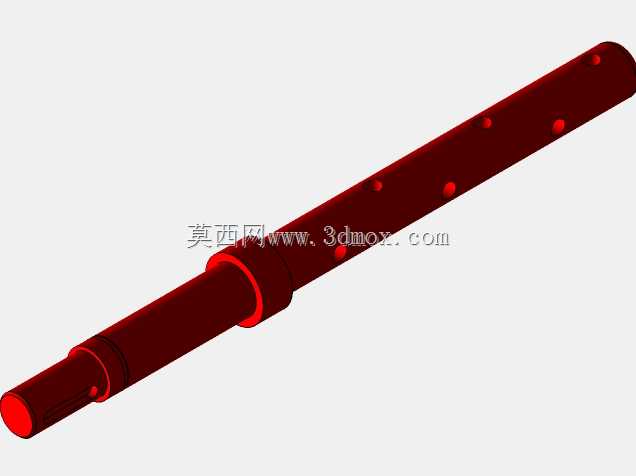

　　不同卷径原材卷的上料装夹，无需额外吊装辅助即可完成换卷操作，适配车间内小批量多规格的生产切换需求。走料路径上的多组平行辊轴分别承担导向、展平、张力传导的作用，其中表面包覆弹性材质的展平辊可消除卷材走料过程中的褶皱、偏移问题，保证分切端面的平整度；分切工位的刀架位置可沿横向导轨手动调节，适配不同分切宽度的生产要求，配合两端的轴承座支撑结构，可保证辊轴运行时的径向跳动控制在合理范围内，避免分切过程中出现毛边、尺寸偏差问题。设备操作侧设置的嵌入式操控面板整合了运行参数调节、启停控制、张力微调的功能，操作人员可站在设备侧方完成全部参数调整与状态监控，无需往返于设备两端。从安装边界来看，设备整体为长条形卧式布局，

　　安装时需在进料端预留足够的原材上料操作空间，出料端预留成品卷转运的通道，底部机架通过膨胀螺栓与硬化地面固定，可抵消高速运行时的振动传导，保证各辊轴的平行度长期稳定。整套结构的设计逻辑围绕卷材加工的走料稳定性展开，所有与物料接触的辊面均做了表面处理，避免刮伤膜材或纸面，各调节位置均设置了刻度标识，可快速完成规格切换时的参数对位，减少换产调试的时间损耗，适配中小批量加工场景下的灵活生产需求。
