多工位直线式容器灌装作业设备结构设计

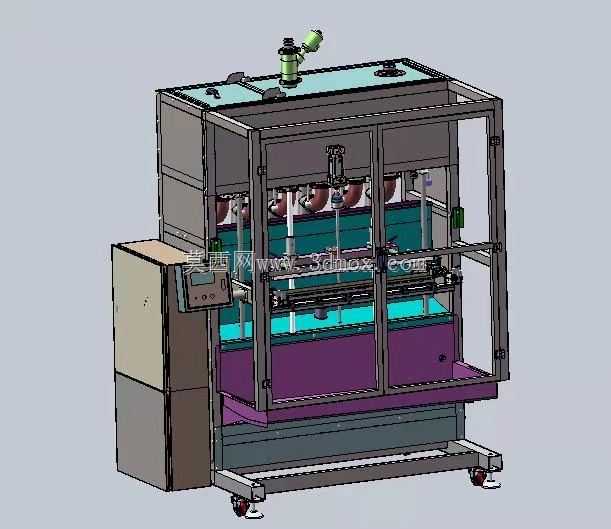

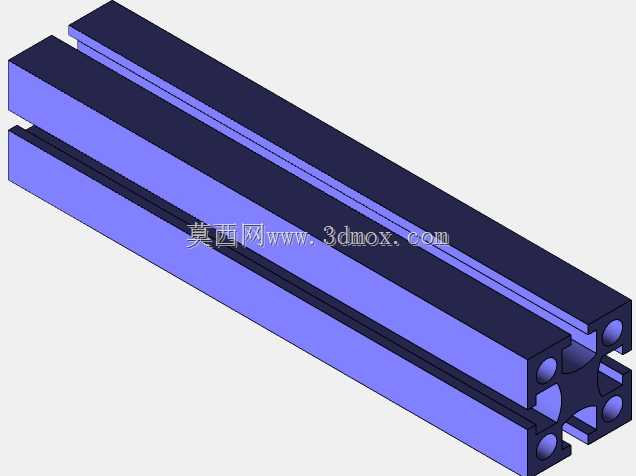

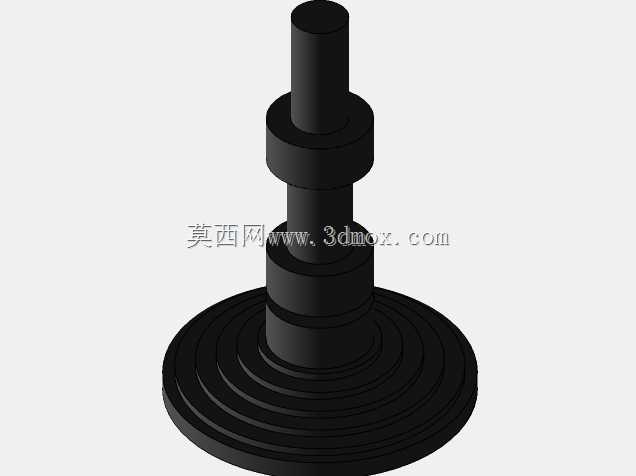

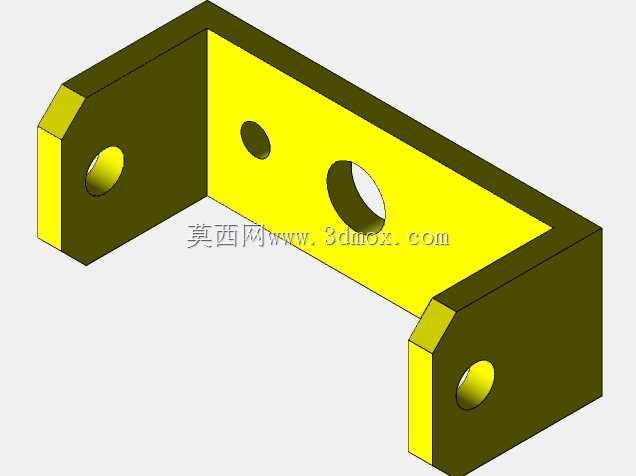

　　这套灌装设备的三维结构，主要面向食品饮料、日化洗护、小型医药制剂行业的中小规格容器量产灌装场景，适配圆柱型PET瓶、广口玻璃瓶等多种常见包装容器，可完成从容器进料、定量灌装到工位转移的连贯作业流程，单条线体可对接上游理瓶机、下游旋盖贴标设备组成完整包装产线。从结构布局来看，设备采用框架式方通焊接机架作为承载主体，底部配置可调脚轮与固定支撑脚，兼顾线体转场移动便利性与生产作业时的安装稳定性，机架整体宽度控制在1.2米区间，长度约1.8米，整体作业高度符合人工操作与常规产线对接的1.1米基准，安装时仅需预留前后0.8米的操作维护空间、侧面0.5米的管线排布空间即可完成部署，无需额外做地基预埋处理。设备上部设置多组并列灌装头，

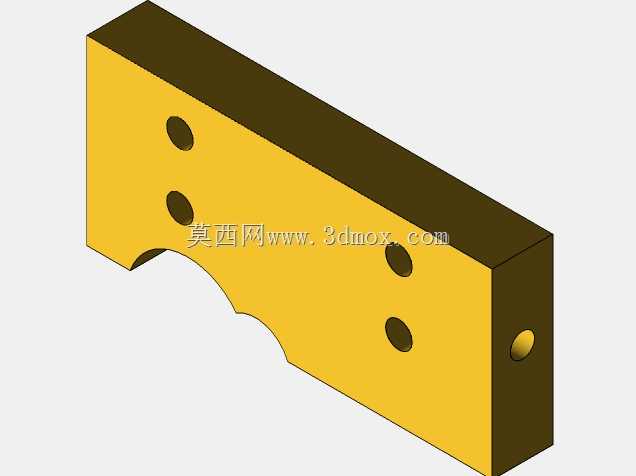

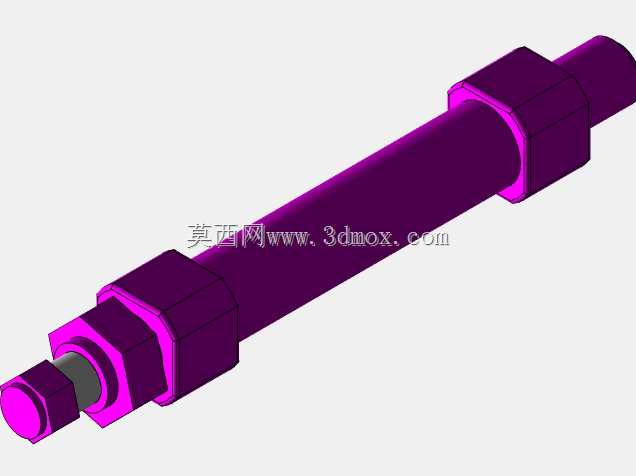

　　可根据产能需求适配4-8个灌装工位，灌装头的升降行程通过线性导轨导向，配合缓冲结构避免灌装头下行碰伤容器口部，定量灌装单元可适配重力式、活塞式两种灌装阀选型，分别对应低粘度水剂、中等粘度膏体的物料装填需求，灌装精度可控制在±0.5%以内，满足多数常规产品的灌装公差要求。设备中部为容器输送定位机构，采用链板输送结构配合双侧导向栏栅，可根据容器外径快速调整栏栅间距，工位处设置气动定位挡块与容器夹持结构，确保灌装时容器位置精准无偏移，避免物料洒漏污染设备与容器外壁。左侧独立柜体集成了设备的气动控制元件与电气接线回路，柜体采用分层式布局，将气路处理单元、阀组与电气控制器件分隔排布，方便后期维护时快速排查故障点，

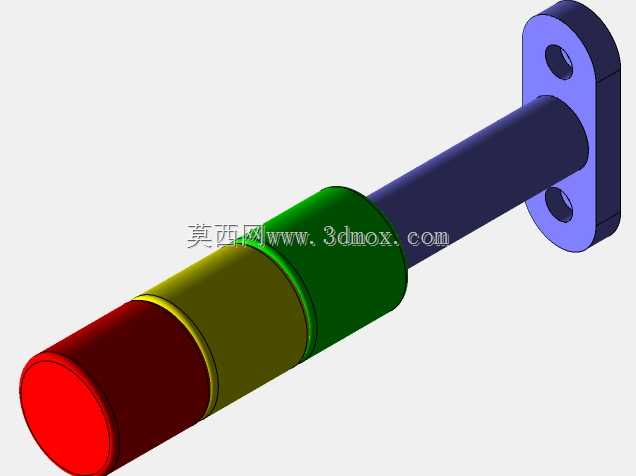

　　柜体表面设置操作按钮与状态显示屏，可直接在设备端完成灌装速度、灌装量、工位节拍等参数的调整。设备顶部预留了物料储罐安装位与气动管路接口，可直接对接车间集中供料管路或配套自带的储料罐，顶部还设置了安全光栅安装位，当作业人员肢体伸入设备作业区间时可自动触发停机，避免机械动作造成安全隐患。整体结构设计采用模块化拆分思路，灌装单元、输送单元、机架主体均可独立拆分，方便加工制造时的零件齐套与组装调试，外封门板采用快拆式铰链连接，日常维护时无需借助专用工具即可快速拆卸，接触物料的部位均采用符合卫生要求的材质设计，可适配定期清洁消毒的作业需求。
