双工位自动印刷贴标一体化设备结构

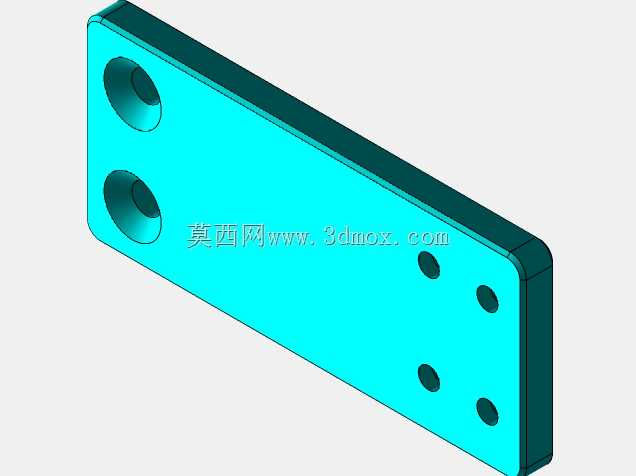

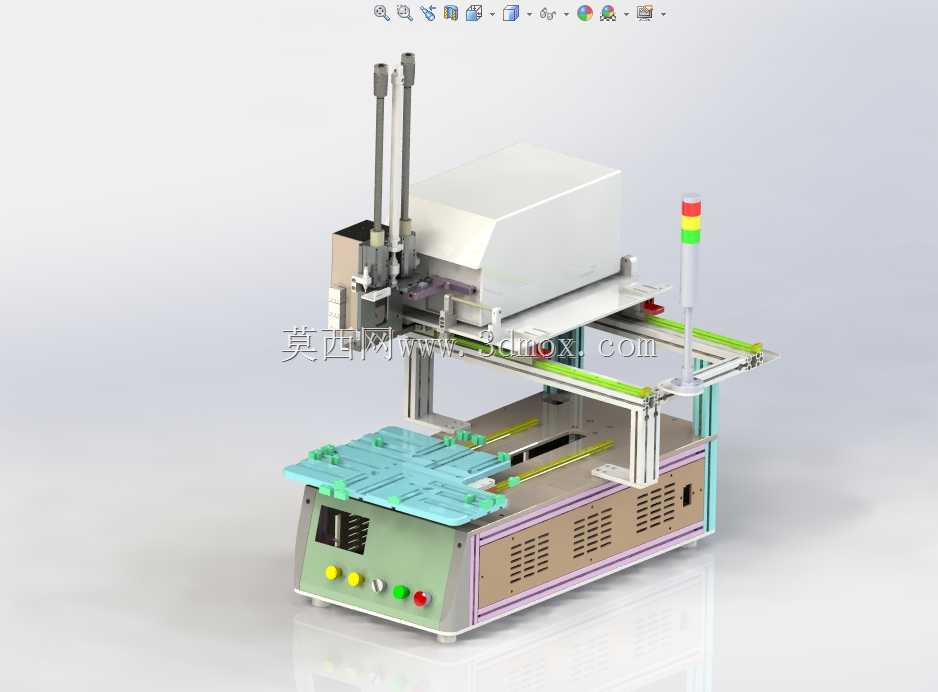

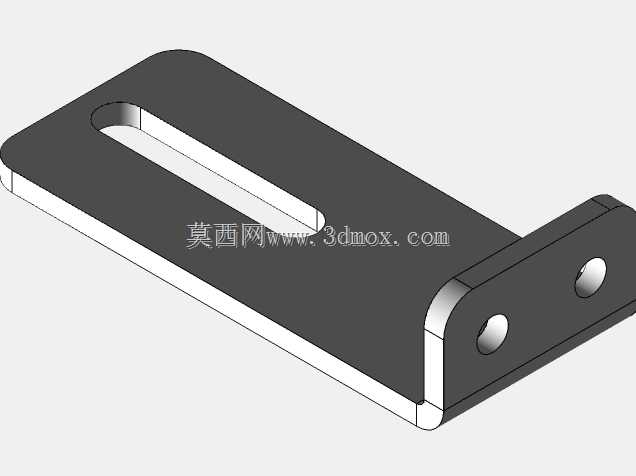

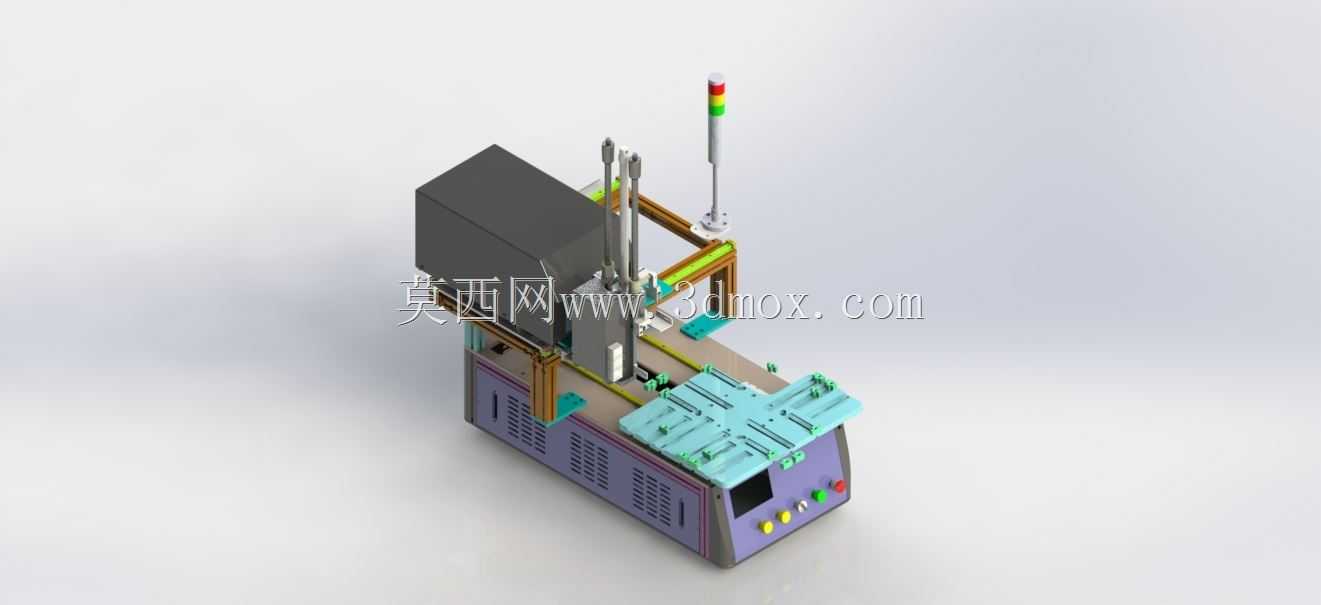

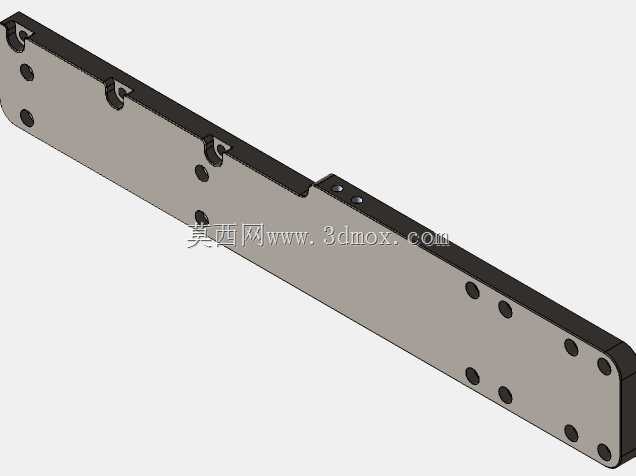

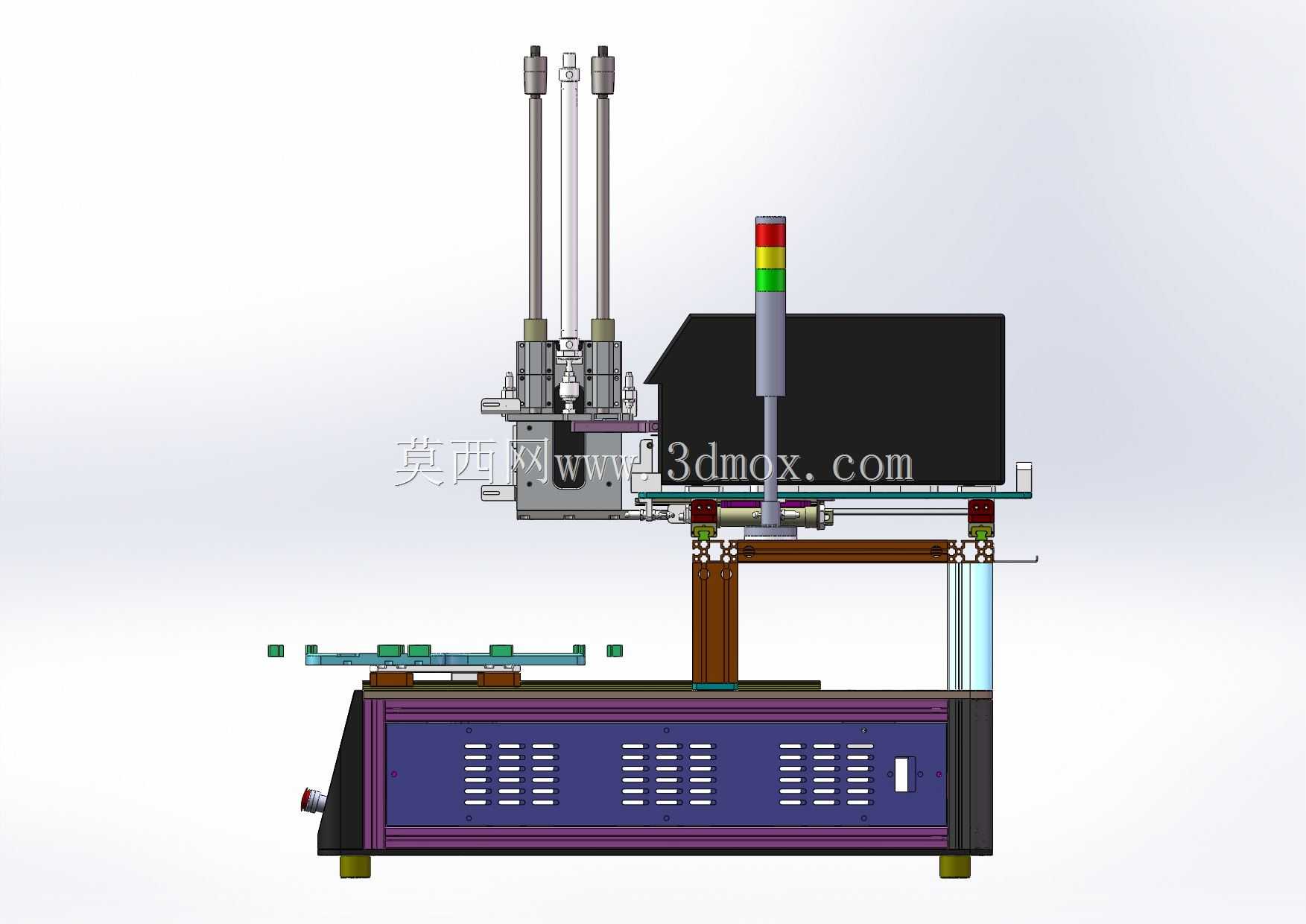

　　这款设备针对3C电子、小型塑胶五金件的平面印刷后贴标工序开发，可直接对接前段丝印、移印产线出料端，也可作为独立工位完成工件表面标识印刷与标签贴合的连贯作业，替代传统人工对位贴标、单工序分散作业的模式，适配尺寸在150mm100mm以内的平面类工件，比如小型传感器外壳、塑胶按键、五金铭牌这类对贴标位置精度要求在±0.2mm以内的产品。从结构布局来看，设备采用下层机架承载电控与气动系统，中层双工位滑台作为工件载具输送载体，上层集成印刷执行模组与贴标执行模组，侧边竖立三色状态警示灯，整体安装占地尺寸控制在800mm600mm*1200mm范围内，机架底部预留可调脚杯安装位，可适配车间地面10mm以内的高度差调整，无需额外做地基固定，

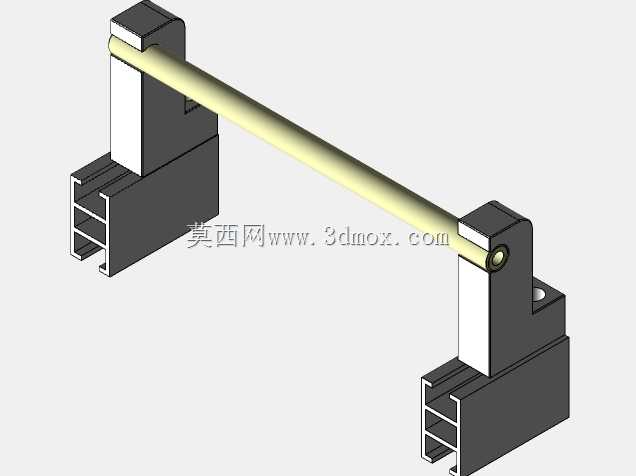

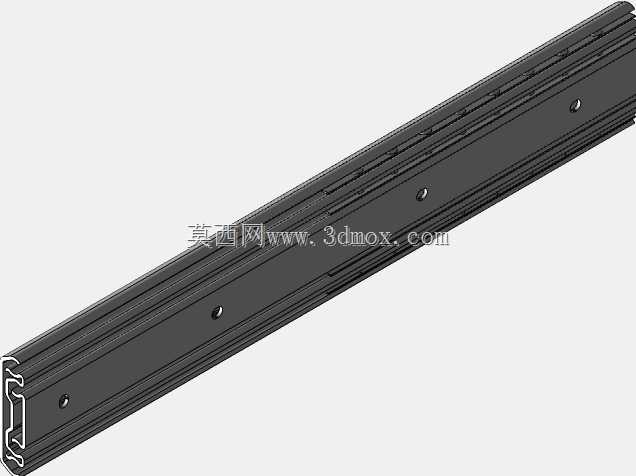

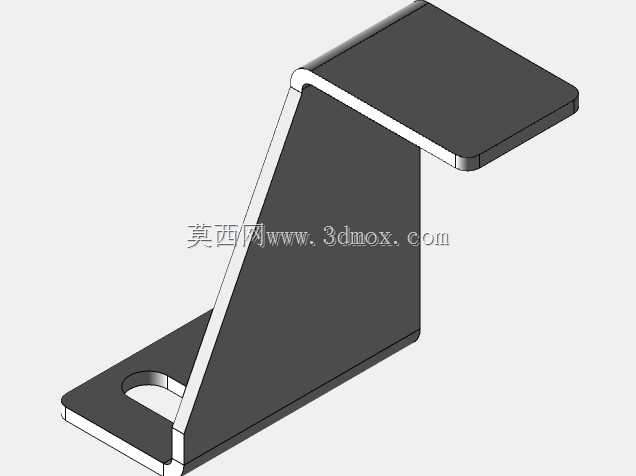

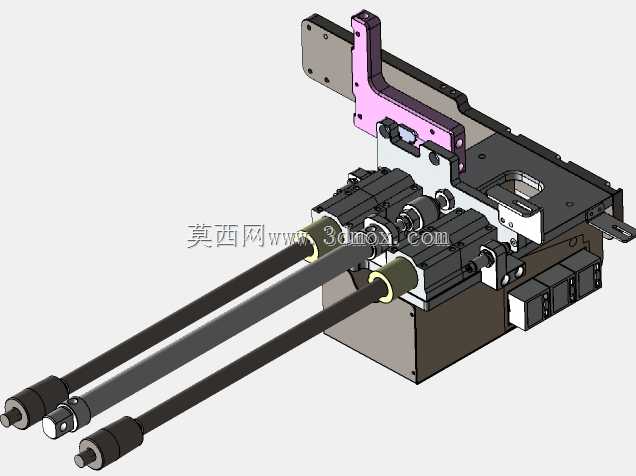

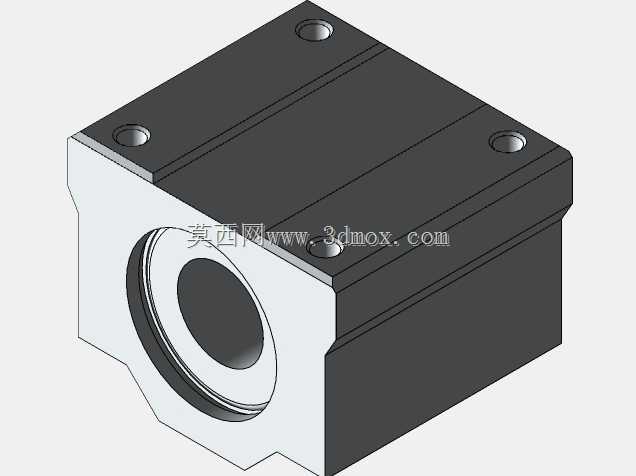

　　对接现有产线时仅需预留对应接线、接气接口即可完成部署。设计阶段优先考虑了工序衔接的流畅性，双工位滑台采用线性导轨导向、同步带传动的结构，两个载具台可交替进出作业区，当其中一个载具在作业位完成印刷、贴标动作时，操作人员可在另一侧上下料工位完成待加工工件摆放与成品取件，消除单工位设备上下料过程中的等待空程，整体作业节拍可控制在6秒每件以内。载具台采用快换式定位治具设计，治具通过定位销与载具台连接，更换不同规格工件时仅需更换对应治具，无需重新调整滑台行程与模组对位参数，换型时间可控制在10分钟以内。上层的印刷与贴标模组采用独立安装板固定，可通过侧边的调节手轮调整横向、纵向的作业位置，适配不同尺寸工件的印刷、贴标位置偏移调整，

　　模组的升降行程预留50mm调节量，可兼容20mm以内厚度差的工件加工。机架侧面开设散热格栅与维护门，电控元件、气动阀组全部集成在机架内部腔体，维护时打开侧门即可完成元件检修与线路整理，设备正面设置操作按钮区，集成启动、停止、急停、复位按钮，操作人员无需进入设备参数界面即可完成常规操作。设备的气动管路全部沿铝型材框架的线槽排布，避免管路外露造成的积尘、剐蹭风险，所有运动部件的行程位置都设置硬限位与软限位双重保护，防止误操作导致的模组碰撞损坏。
