瓶装生产线全自动热收缩套标设备结构

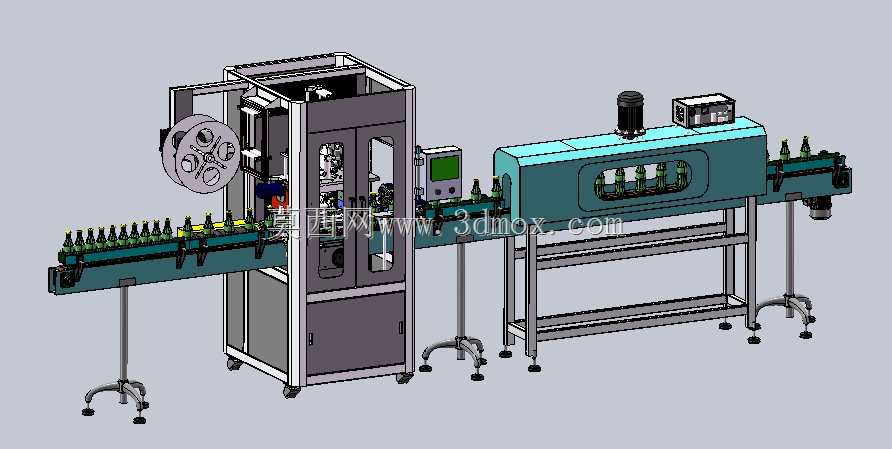

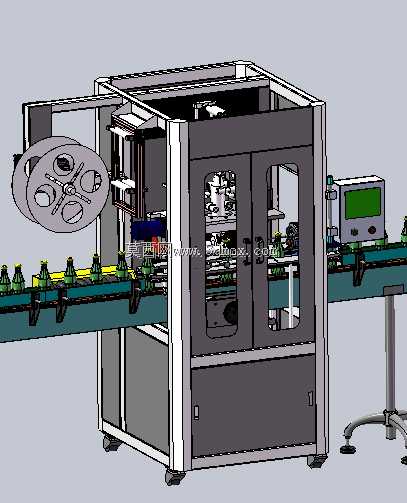

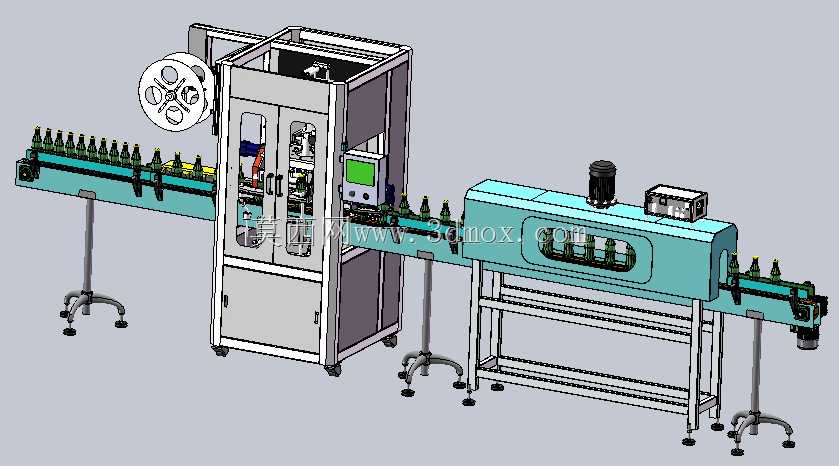

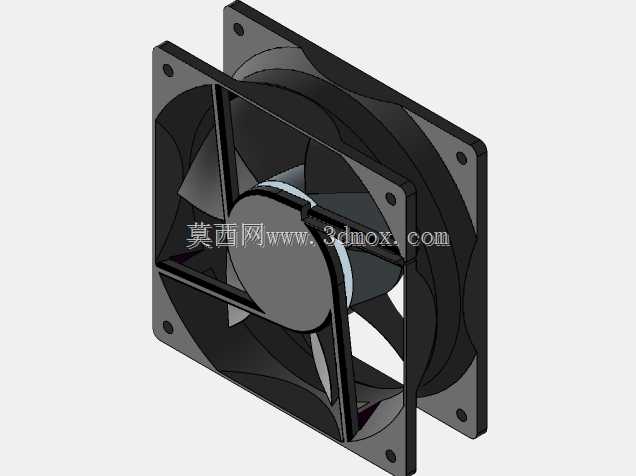

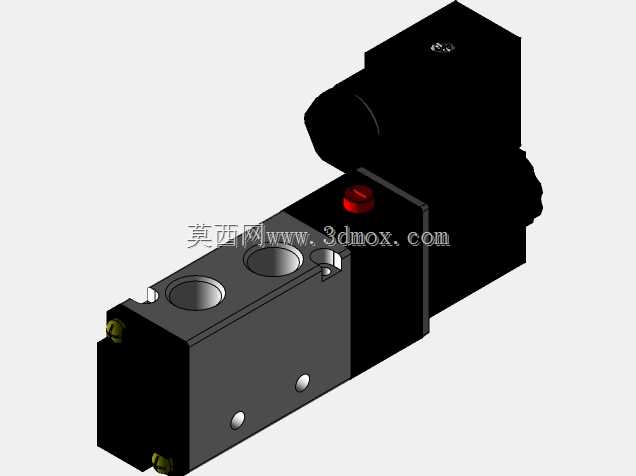

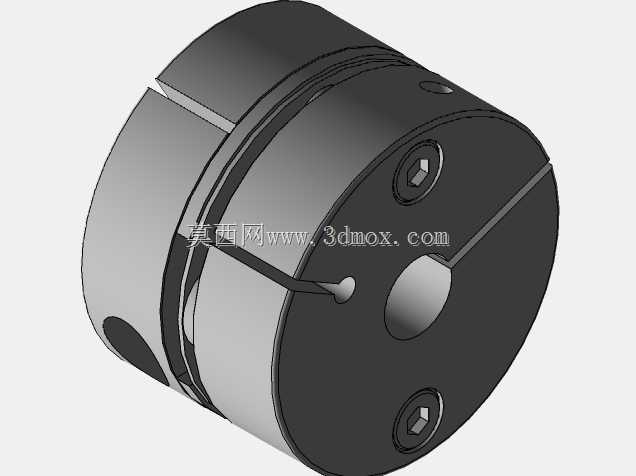

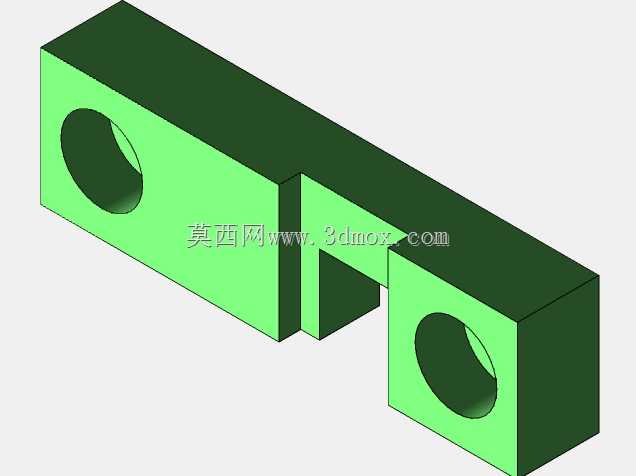

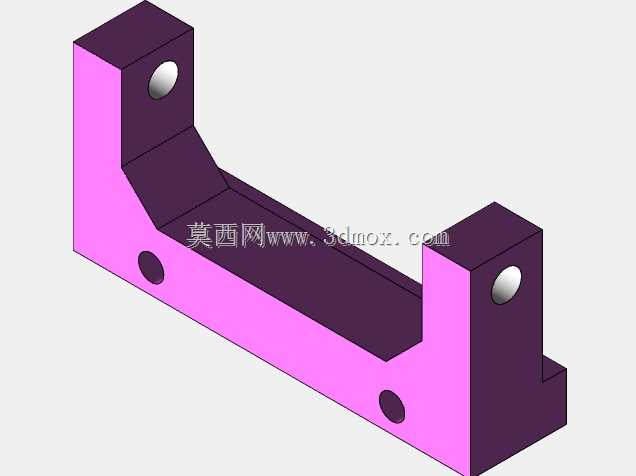

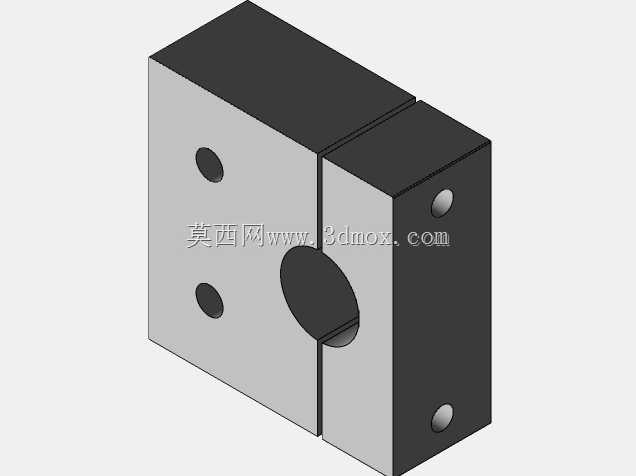

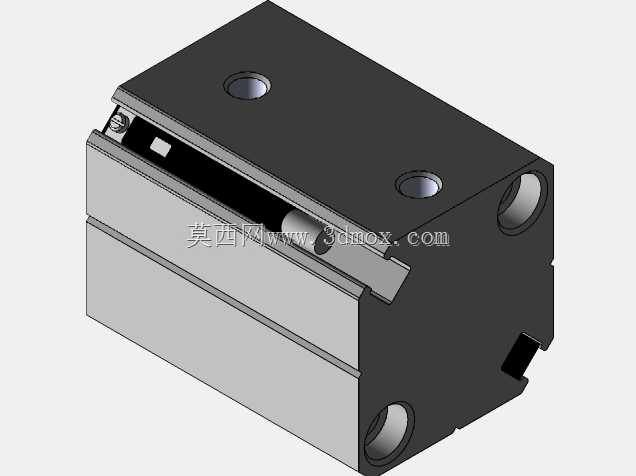

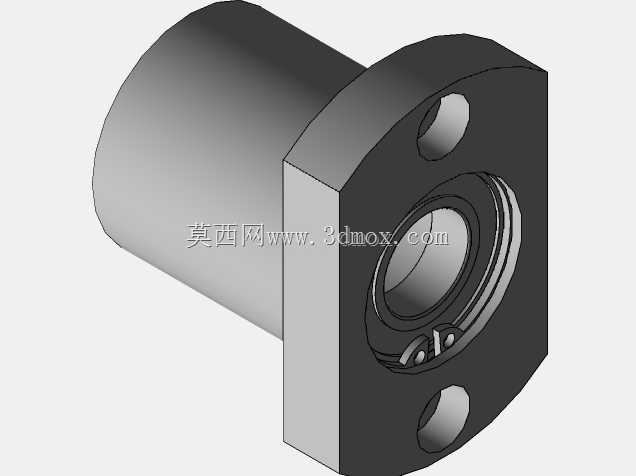

　　这套套标设备主要面向瓶装饮品、日化瓶装产品的规模化生产场景，适配圆瓶、方瓶等多种常规瓶型的套膜热缩标签工序，可直接对接前端灌装、旋盖工序的输送链路，也能独立接入现有包装产线完成标签加装作业。设备整体分为套标主机、热收缩炉、输送机构三个核心功能段，各段采用独立可调支撑脚设计，安装时可根据车间地面平整度调整水平度，支撑脚调节行程满足常规车间地面高差适配需求，三段对接处预留10-15mm的安装调整间隙，方便现场调试时对齐输送面高度，避免瓶体输送过程中出现卡滞、倒瓶问题。套标主机部分集成了标签料卷架、送标机构、切标机构、套标导正结构，料卷架采用快拆式气胀轴设计，更换标签卷时无需额外工具即可完成料卷装卸，送标辊组采用防滑橡胶包覆辊面，

　　配合张力调节辊可适配不同厚度的PVC、PET热收缩标签膜，送标精度控制在±1mm范围内，切标机构采用旋转式切刀结构，可根据标签长度调整切刀触发点位，适配不同高度瓶身的标签裁切需求。套标工位处设置有瓶身定位拨轮，可将输送线上连续行进的瓶体按固定节距分隔，保证套标位置的一致性，导正套采用分体式可调结构，可根据瓶径大小更换适配导套，调整时仅需松开紧固旋钮即可完成更换，无需拆解主体结构。热收缩炉段采用电加热结构，炉腔内部设置多组可调风嘴，可根据标签收缩效果调整各区域热风温度与风量，炉体两端设置有隔热挡帘，减少炉内热量外泄，降低车间能耗，输送链采用耐高温链板结构，可长期在80-120℃的炉内环境下稳定运行，链板速度与套标主机输送速度联动可调，

　　保证瓶体在炉内的受热时长匹配标签收缩需求。输送机构采用平顶链输送结构，两侧设置有可调式护栏，护栏间距可根据瓶径大小快速调整，护栏支架采用腰型孔安装结构，调整时无需整体拆解护栏即可完成间距适配，输送驱动采用变频调速电机，可根据产线整体节拍调整输送速度，适配每分钟60-200瓶的不同产能需求。设计过程中充分考虑了设备的维护便利性，套标主机的各传动辊组、切刀机构均设置在设备正面可开启的防护门后，日常维护、更换易损件时无需拆解设备主体框架，电气控制箱集成在主机侧方，各线路均设置有线号标识，方便故障排查与线路检修，设备整体外框架采用铝型材与钣金封板组合结构，兼顾结构强度与外观整洁性，封板采用快拆式安装，方便后期对内部结构进行调整改造。
