耳语翼型双体船替换魔杖传感构件

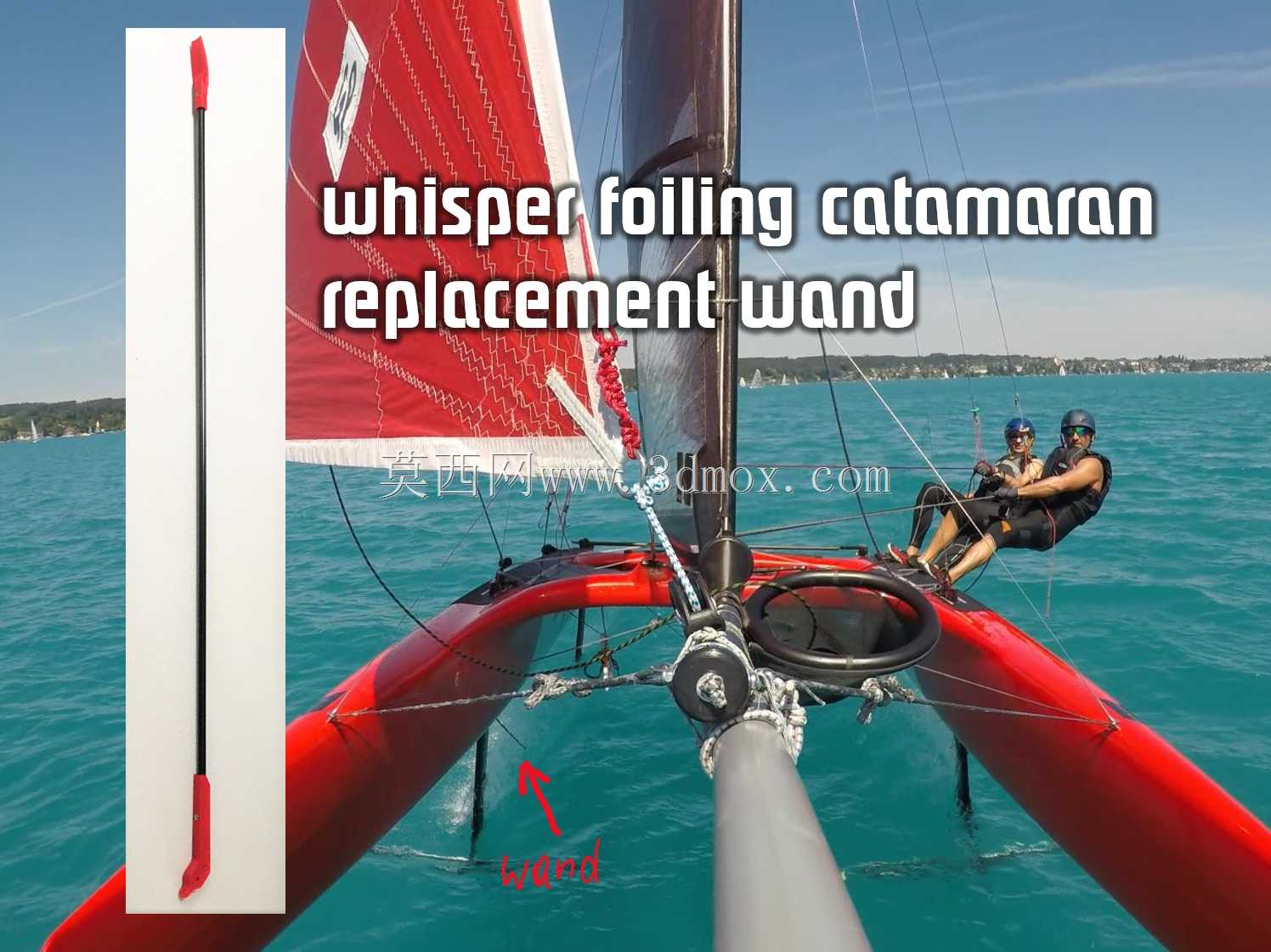

　　这款构件是为耳语翼型双体帆船配套设计的行驶高度传感替换部件，核心作用是作为船体翼升力动态控制系统的高度感知端，实时反馈船体与水面的相对高度，为翼型升力调节提供精准的位置信号，保障双体船在水翼航行状态下的姿态稳定。在实际航行场景中，翼型双体船依靠水翼抬升船体降低航行阻力，魔杖作为直接接触水面的传感触件，长期受水流冲击、盐雾侵蚀，原有结构的连接部位易出现断裂失效，这款替换构件正是针对该损耗场景设计，可实现故障部件的快速更换，降低整船维护成本。设计过程中优先考虑户外水上使用的强度需求，主体支撑杆选用直径8mm的碳纤维棒作为核心承载结构，相比普通塑料杆具备更高的比强度与抗弯折性能，可承受高速航行下的水流冲击力，同时兼顾轻量化要求，

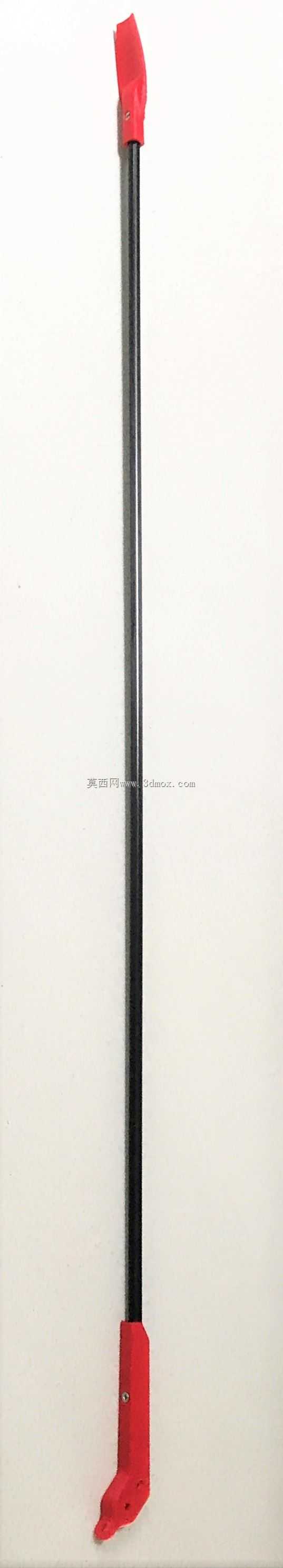

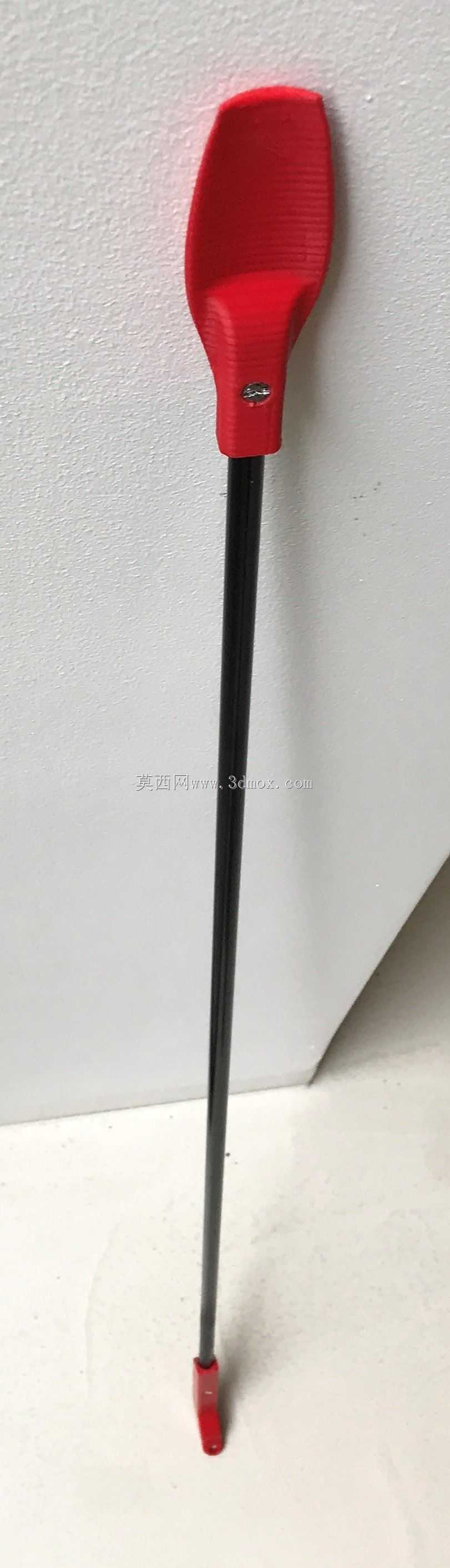

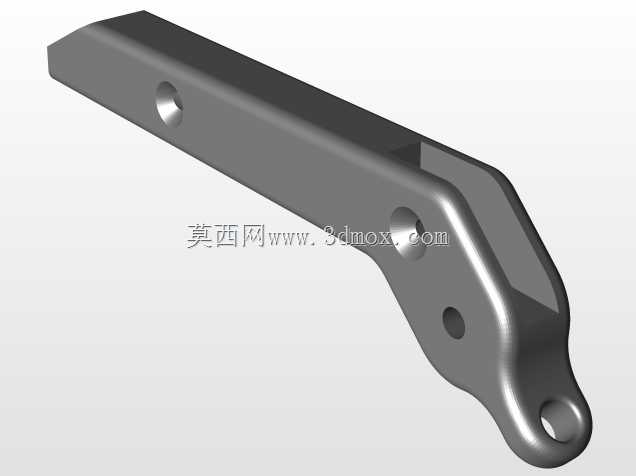

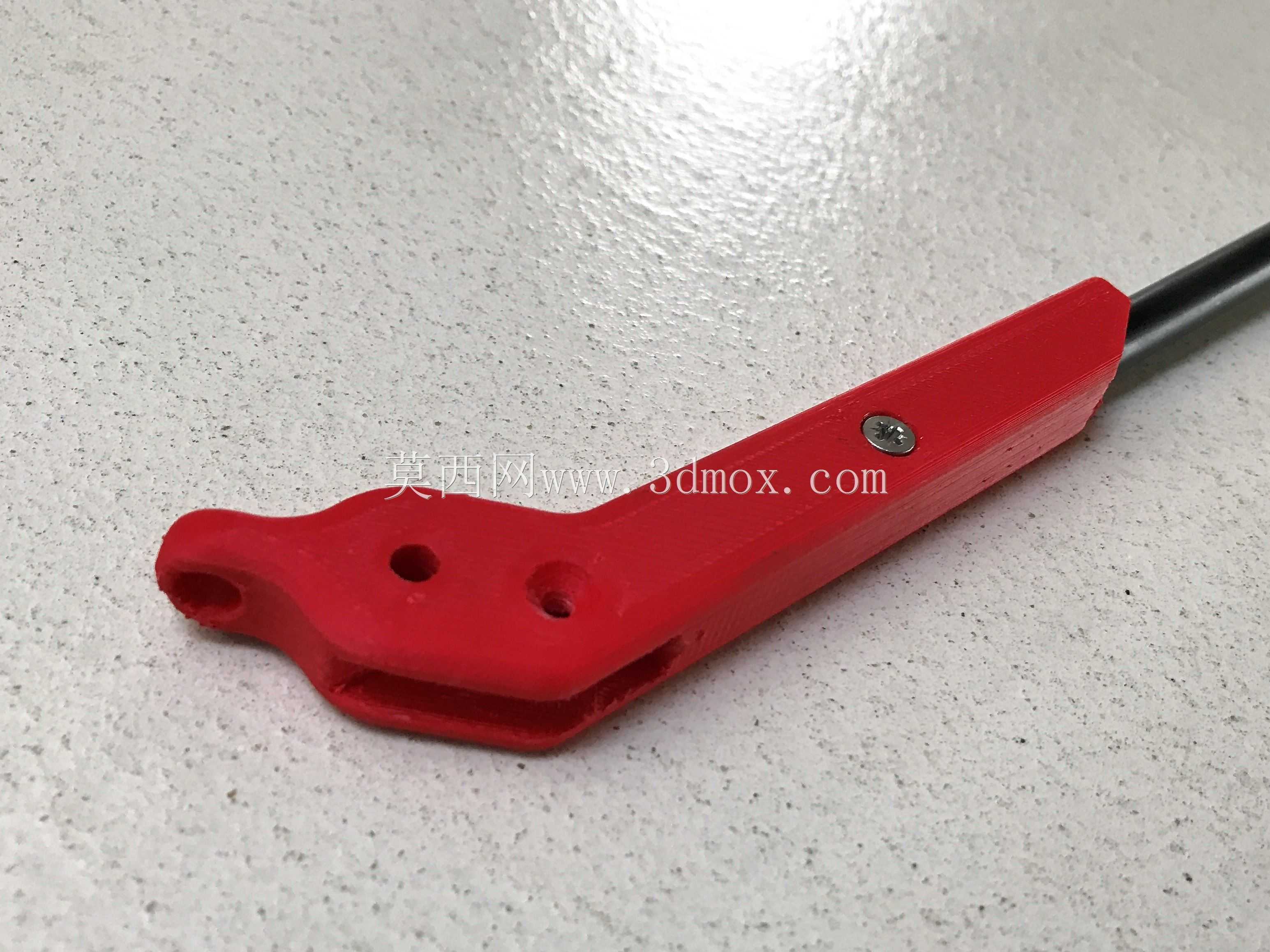

　　避免额外增加船体前端负载。构件分为下端水接触端、中部碳棒杆身、上端连接臂三个部分，其中上下两端的连接结构采用适配3D打印制造的构型，连接臂与碳棒的配合面设计为8mm直径的紧配孔，安装时可通过压合实现初步定位，再配合侧向的M3螺纹孔拧入螺钉完成锁固，防止航行中杆身出现转动或窜动。针对原有结构易断裂的臂部连接位置，设计时将铰接孔位做了加强处理，将原4mm的减震绳孔与5mm铰接孔做了孔位边缘的圆角过渡，减少应力集中问题，同时在臂部与碳棒连接的根部增加了三角加强筋结构，提升交变载荷下的结构疲劳寿命。安装边界上，整套魔杖组装完成后总长度为930mm，其中碳棒段有效长度为830mm，上端连接臂适配船体原有销片底座高度机构的安装位，

　　无需对船体原有安装座做二次修改即可直接替换，下端接触端做了圆弧导角处理，避免航行中刮扯水面杂物或划伤水翼表面。装配时需注意在碳棒与连接孔的配合面涂抹少量结构胶，配合M3紧定螺钉实现双重固定，防止长期受水流振动导致螺钉松动，铰接部位保留0.2mm的装配间隙，保证魔杖可随水面高度变化灵活摆动，确保高度信号反馈的灵敏度。
