适配Ultimaker机型的FormFutura纸板线轴适配环

在桌面级FDM3D打印的日常生产作业场景里，耗材线轴的适配问题一直是影响设备连续运行稳定性的常见细节痛点。不少耗材厂商出于环保减塑的考量，逐步将传统的塑料线轴替换为硬纸板材质线轴，这类纸板线轴虽然在回收环节更具环境友好性，但其内径公差、端面平整度、轴孔边缘结构和传统塑料线轴存在明显差异，直接装夹到原有针对塑料线轴设计的打印机线轴支架上时，很容易出现卡滞、转动阻力过大、送丝拉扯力波动的问题，轻则导致打印件出现层纹不均、丝材拉断的缺陷，重则造成打印中途断料停机，浪费已完成的打印工时与耗材。

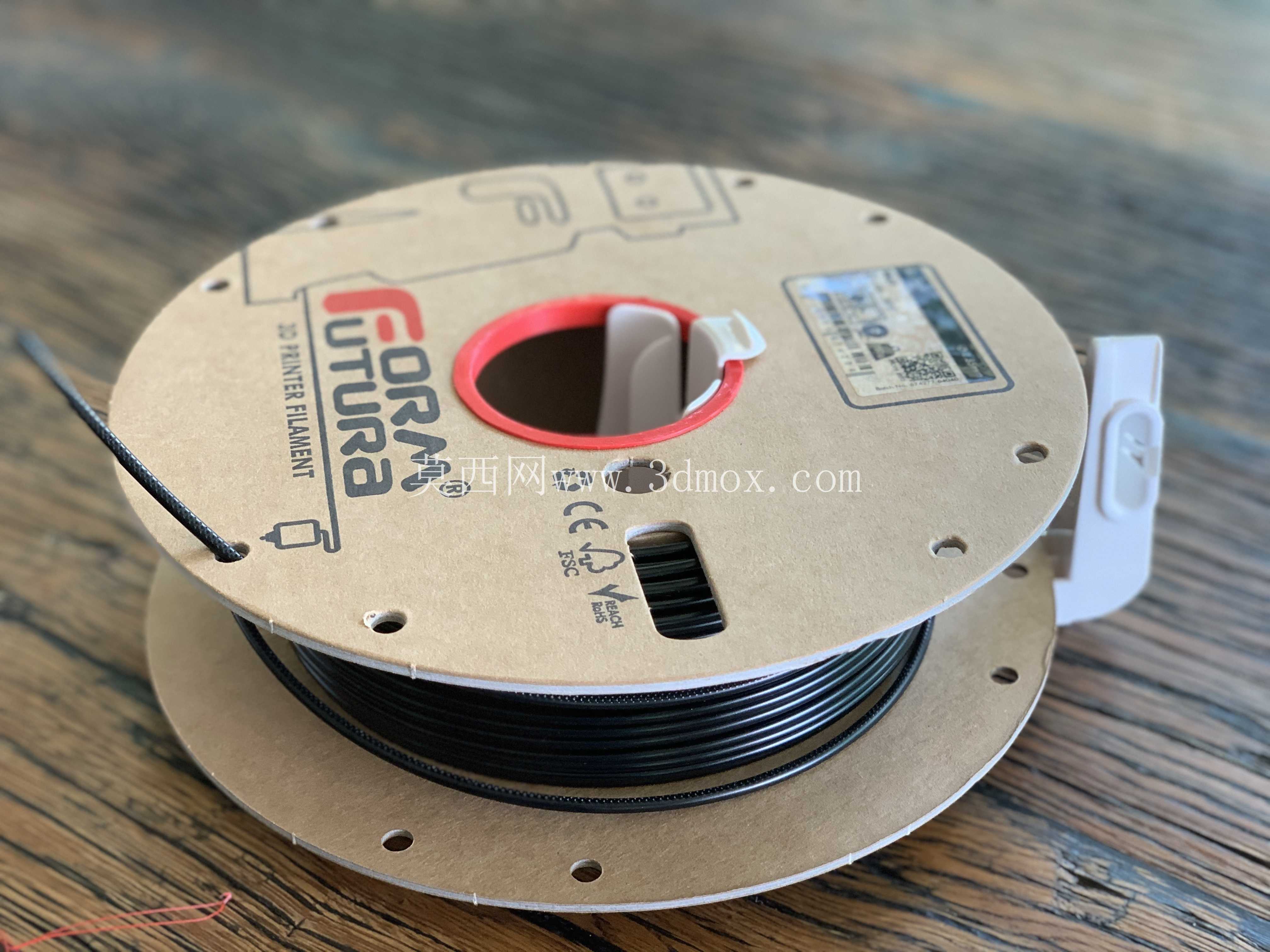

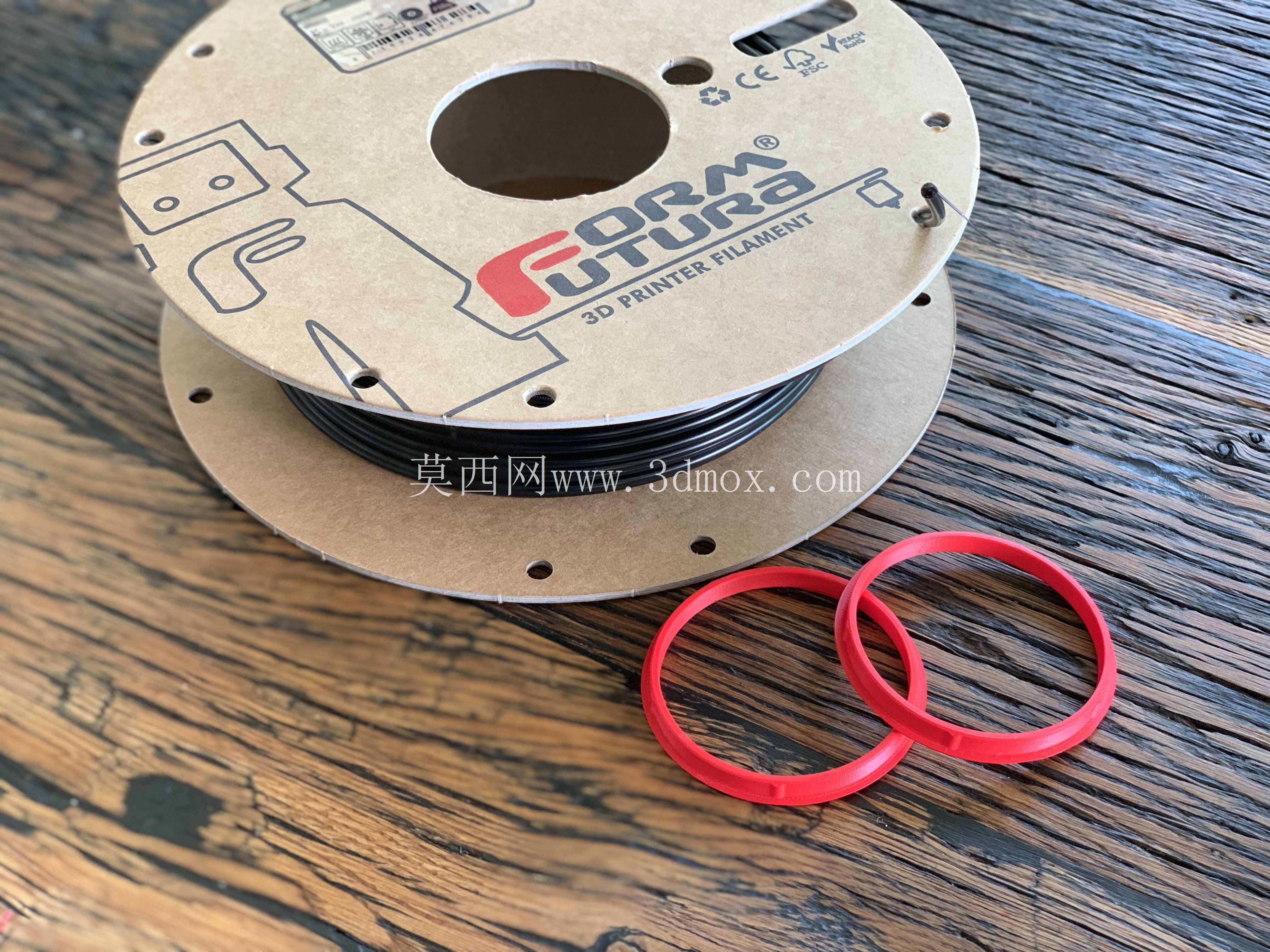

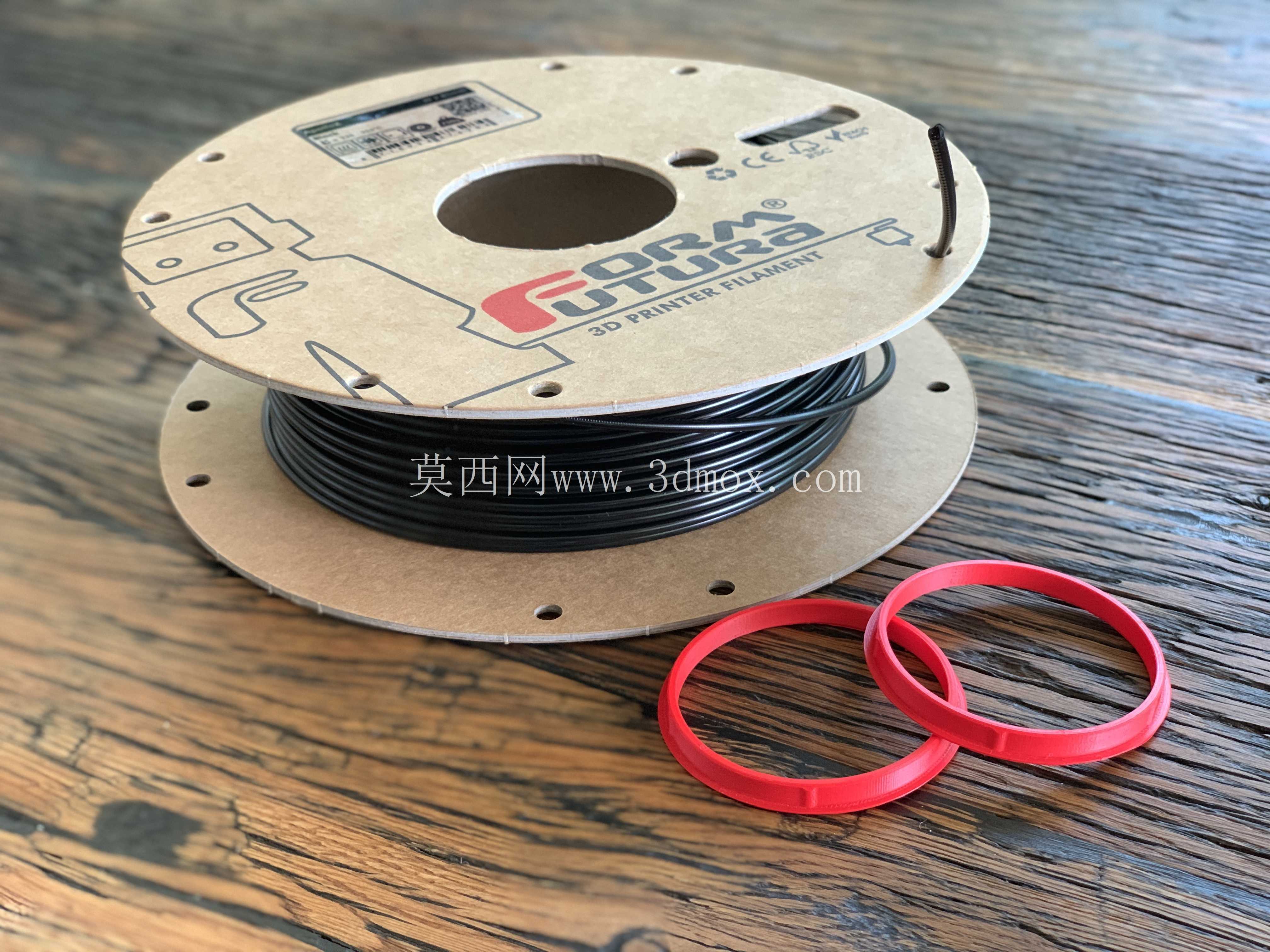

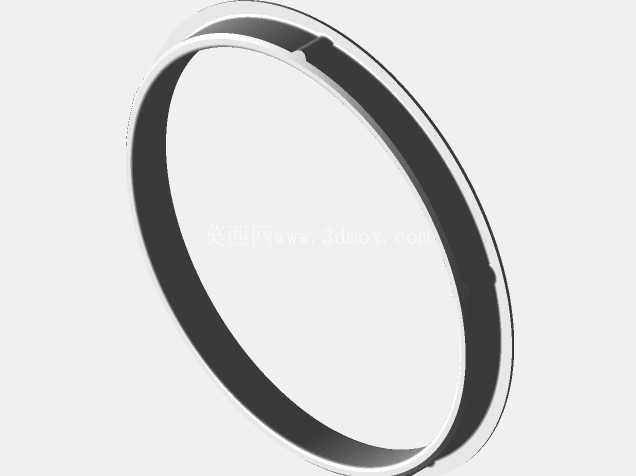

这款适配结构正是针对FormFutura新款纸板线轴与Ultimaker S3、S5机型线轴支架的匹配间隙问题设计的环形适配零件，整体采用两个对称的环形构件组合使用，安装时直接卡入纸板线轴的中心轴孔两端，填补纸板线轴轴孔与设备支架定位轴之间的尺寸差，同时修正纸板线轴端面的平面度误差，让线轴在支架上的转动同轴度回到设计允许的公差范围内。从结构设计逻辑来看，整个适配环没有多余的冗余结构，整体壁厚控制在满足结构强度的最小阈值，打印耗材消耗量极低，符合轻量化快装配件的设计定位。适配环的外圈尺寸完全匹配FormFutura纸板线轴的中心孔内径，安装后不会出现径向窜动，内圈尺寸则完全贴合Ultimaker S3、S5机型线轴支架的定位轴直径，配合端面的限位凸缘，能够限制线轴在轴向上的窜动距离，避免打印过程中线轴左右滑移导致的送丝角度偏移。

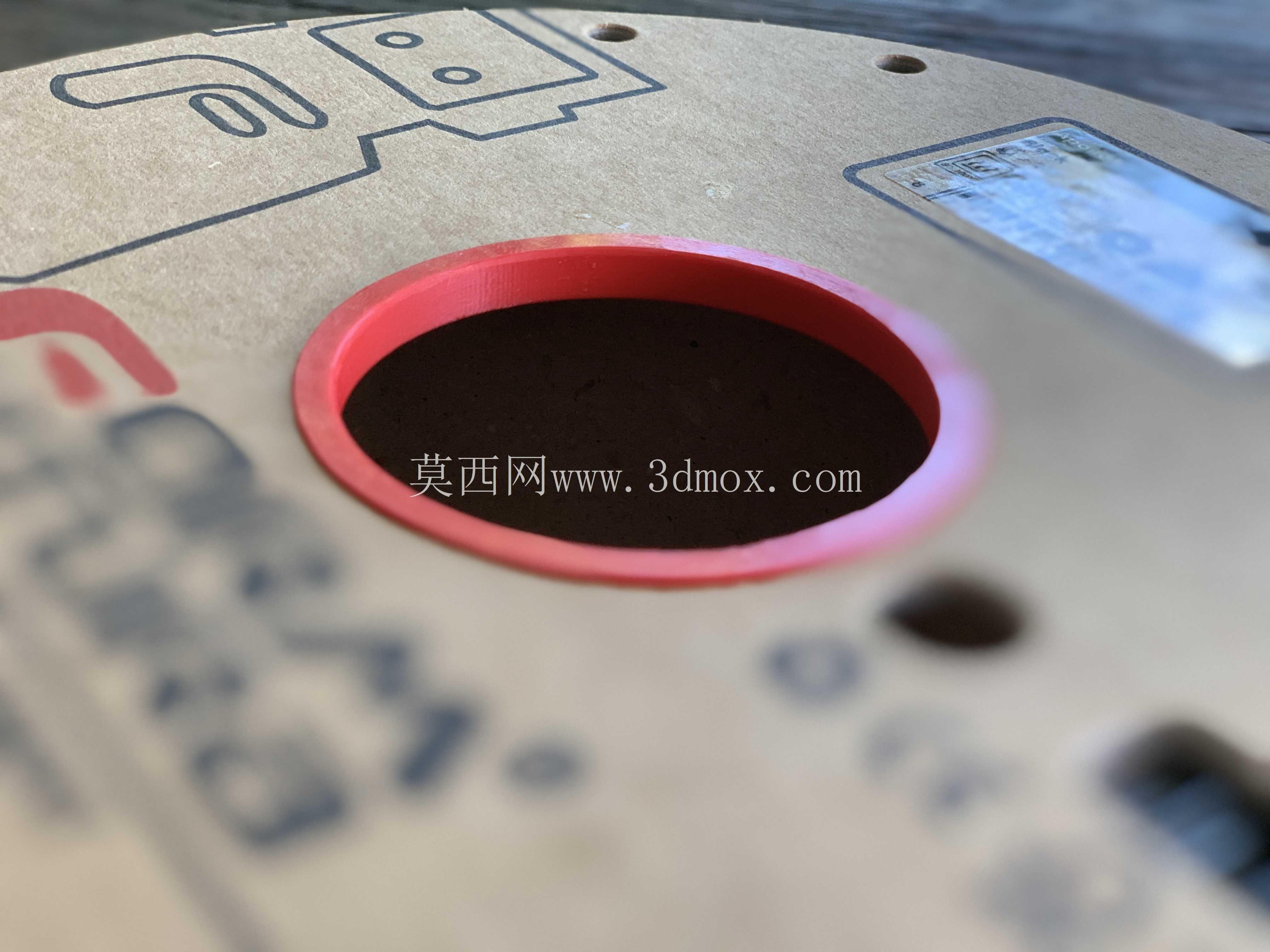

从实际安装边界来看，适配环装入线轴后，整体线轴组件的总宽度增量控制在5mm以内，不会超出原有设备线轴仓的内部容纳空间，不需要对设备原有支架做任何打孔、切削等改装操作，直接套入即可完成安装，拆装更换耗材时也不需要额外工具，徒手就能完成适配环的拆装转移，可重复在多个同规格纸板线轴上使用。适配环的外圈边缘做了小尺寸的圆角导正结构，安装时不需要刻意对齐轴孔边缘，顺着导正角就能顺利推入纸板线轴的中心孔，不会刮伤纸板线轴的孔壁，避免纸板碎屑掉入线轴转动间隙造成额外的转动阻力。适配环和线轴接触的端面做了细微的防滑纹理处理，能够和纸板线轴的端面形成足够的静摩擦力，保证线轴转动时适配环和线轴保持相对静止，不会出现适配环和线轴之间打滑空转的情况，而适配环和设备支架轴接触的内圈则做了光滑处理，降低转动时的摩擦阻力，让线轴在送丝拉扯时能够顺滑转动，不会出现过大的转动阻尼导致丝材被拉伸变径。

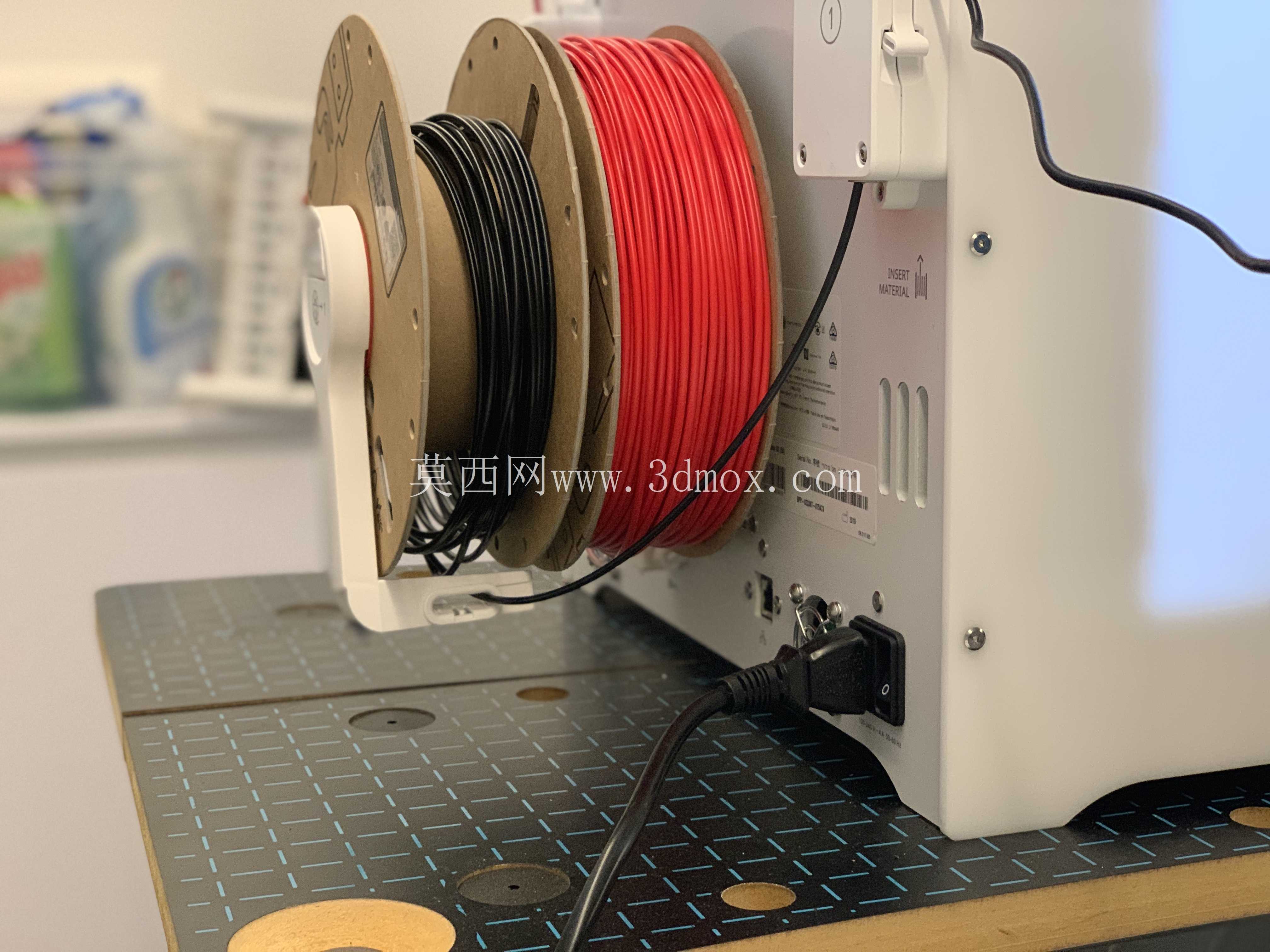

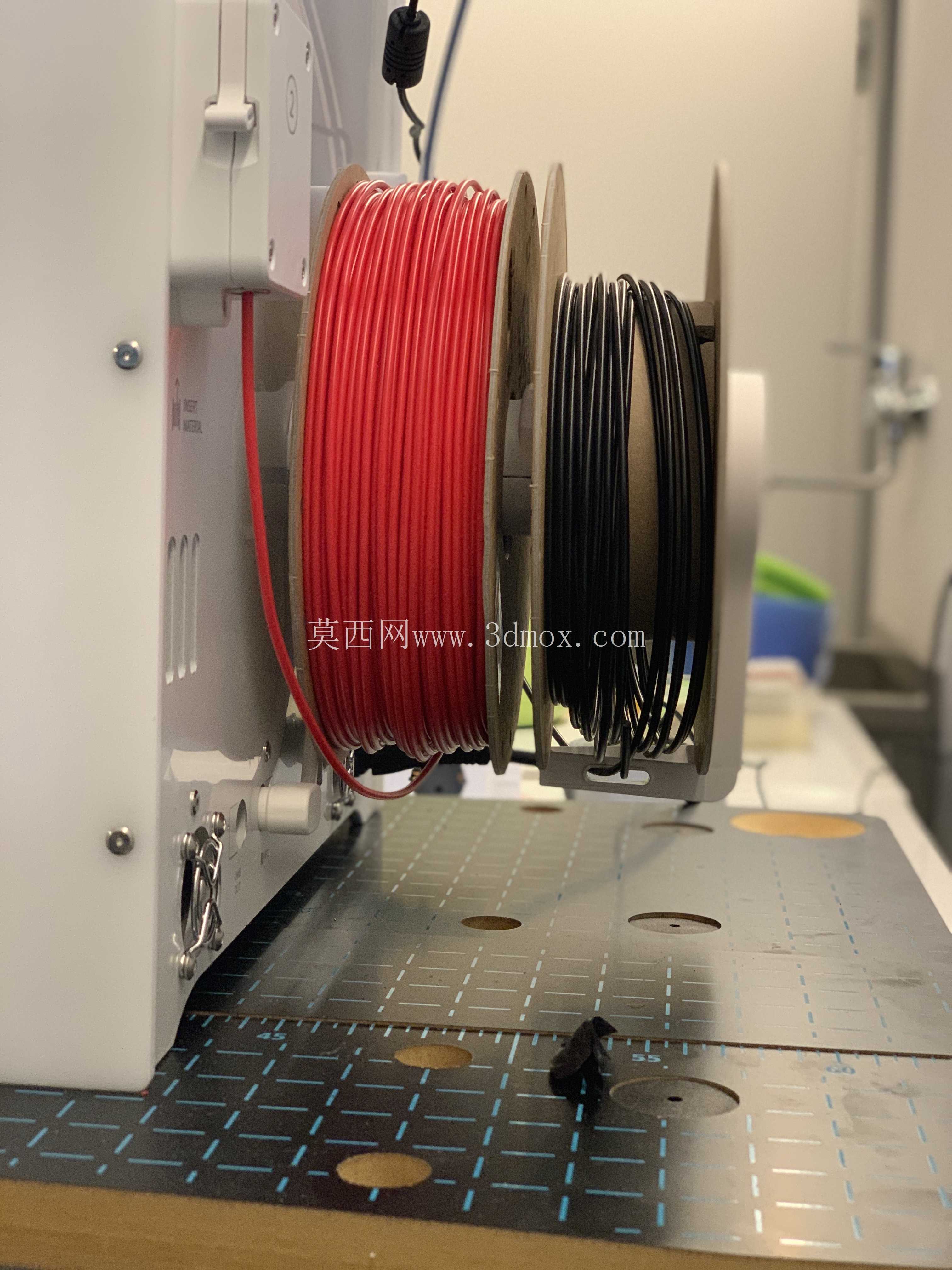

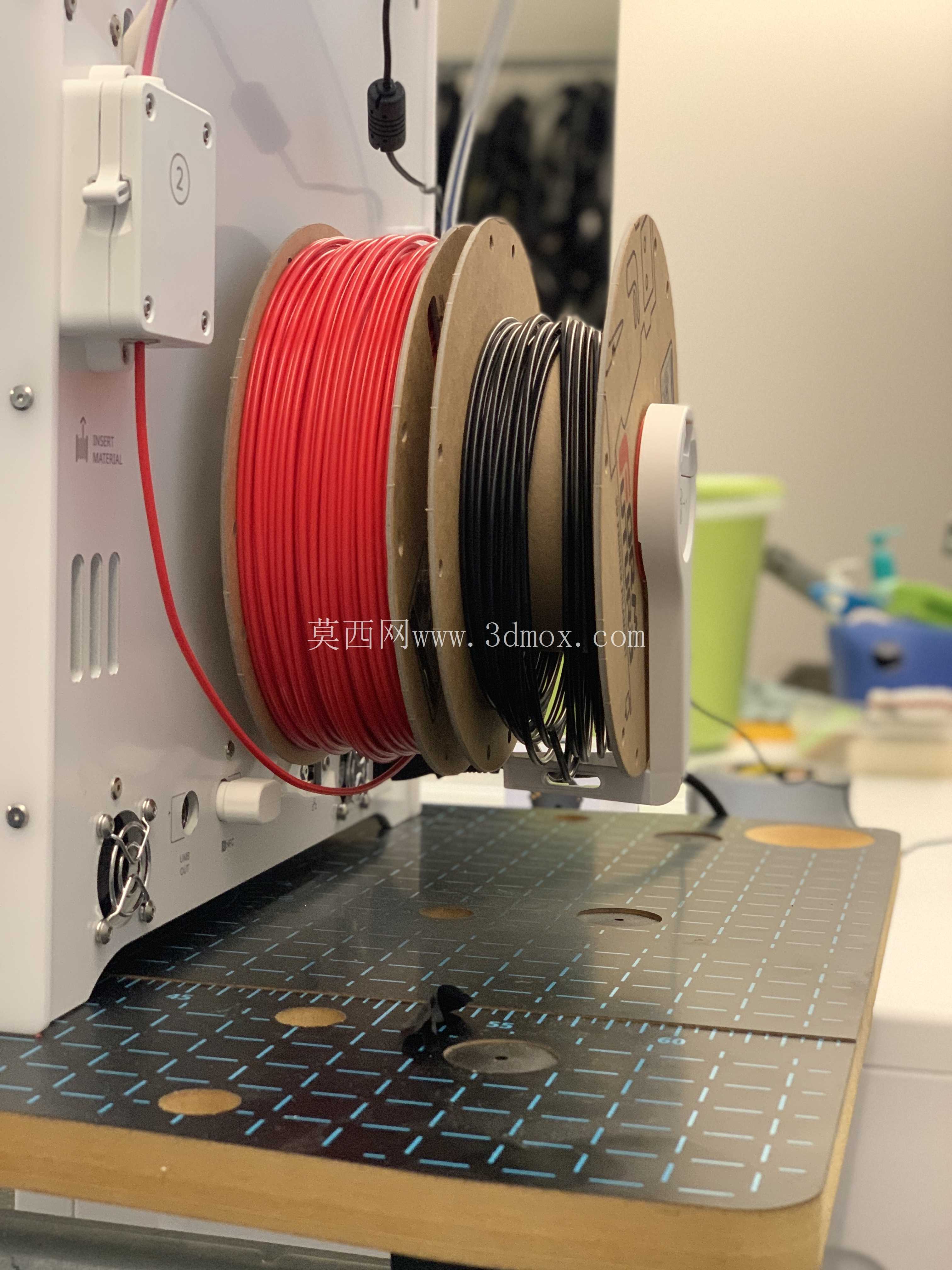

在实际打印作业场景中，安装该适配环后，纸板线轴的转动阻力和原装塑料线轴的转动阻力基本保持一致，送丝轮的拉扯力波动控制在5%以内，完全满足PLA、PETG、ABS等常规耗材的连续送丝要求，即使是长时间的大尺寸零件连续打印，也不会出现因为线轴卡滞导致的送丝不足问题。设计过程中也充分考虑了不同批次纸板线轴的公差波动，适配环的外圈尺寸做了微小的公差补偿，即使纸板线轴的中心孔存在±0.3mm的尺寸偏差，也能顺利安装并保持足够的抱紧力，不会出现松脱掉落的情况。整个适配结构没有采用复杂的卡扣或者锁紧结构，依靠尺寸过盈配合实现固定，结构可靠性高，长时间使用也不会出现卡扣断裂、锁紧失效的问题，对于经常使用FormFutura系列耗材的Ultimaker S3、S5用户来说，能够彻底解决纸板线轴换装后的卡滞问题，不需要额外更换第三方线轴支架，也不需要对原有设备做任何改装，用极低的改造成本解决实际生产中的细节痛点。
