双体船撞击防护装置张力调节旋钮结构

　　在近海双体帆船的防撞缓冲系统设计中，张力调节部件是直接影响装置响应灵敏度与缓冲可靠性的核心小结构件，本次设计的旋钮结构，主要适配Whisper系列双体船侧舷撞击缓冲装置的张力手动调节需求，解决传统固定张紧结构无法根据航行海况、撞击防护等级快速调整张紧力的痛点。从实际航行场景来看，双体船在近岸靠泊、编队航行以及遭遇漂浮杂物撞击时，侧舷的缓冲装置需要保持合适的预紧张力，张力过大时缓冲吸能行程不足，硬接触会直接传递冲击力至船体夹层结构，长期使用易造成舷侧FRP层的微裂纹扩展；张力过松则会导致缓冲装置在航行中出现晃荡异响，甚至在高速航行时产生额外的水阻，影响航行操控稳定性。这款旋钮的设计思路围绕手动快速调节、户外耐候性两个核心需求展开，

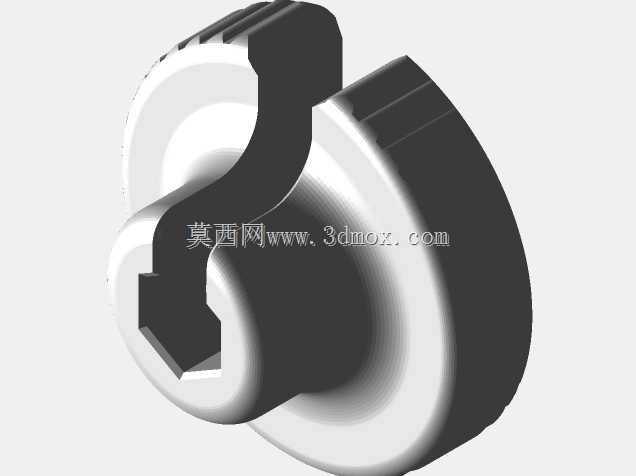

　　操作端采用大直径滚花外缘设计，即使操作人员佩戴防滑航海手套，也能单手完成张力的微调操作，不需要额外借助扳手等专用工具，调节时的阻尼感经过匹配设计，每旋转15度对应一个清晰的档位反馈，避免航行颠簸中旋钮自行回转导致张力变化。材质选型上适配ASA工程塑料的成型特性，这类材料本身具备优异的抗紫外线性能，长期暴露在海洋高盐雾、强日照环境下不会出现脆化、表面粉化的问题，结构设计时特意将壁厚控制在均匀2.5mm区间，避免FDM打印成型时出现翘曲变形，打印时仅需最少5层外壁填充即可满足结构强度要求，不需要额外添加支撑结构，降低小批量自制加工的难度。从安装边界来看，旋钮的中心轴孔采用D型截面设计，与调节螺杆的配合间隙控制在0.1mm以内，

　　既保证转动顺畅不会出现卡滞，又能避免配合间隙过大导致的张力调节虚位，旋钮外缘与周边防护盖板的安全间隙预留8mm，即使船体出现小幅结构变形，也不会出现旋钮刮蹭盖板无法转动的问题。在实际功能验证中，该旋钮可实现缓冲装置张紧力在100N到350N区间的连续调节，覆盖了近岸靠泊、开阔水域航行、恶劣海况防撞三个常用工况的张力需求，调节完成后依靠结构本身的阻尼即可保持张力锁定，不需要额外添加锁止螺母等紧固件，简化了整套防撞装置的零件数量，也降低了后期维护的拆装难度。针对船用设备的维护特性，旋钮的拆装仅需拔出端部的限位卡簧即可完成更换，不需要拆解整套缓冲装置的张紧拉索结构，即使在航行途中出现零件损坏，也能快速完成备件更换，不会影响船舶的正常航行计划。结构上还特意做了边角倒圆处理，所有外露棱边都做了R2以上的圆角，避免人员在甲板操作时被尖锐边角刮伤，符合船用设备的安全设计规范。
