钢制三角结构方形焊接作业支撑台

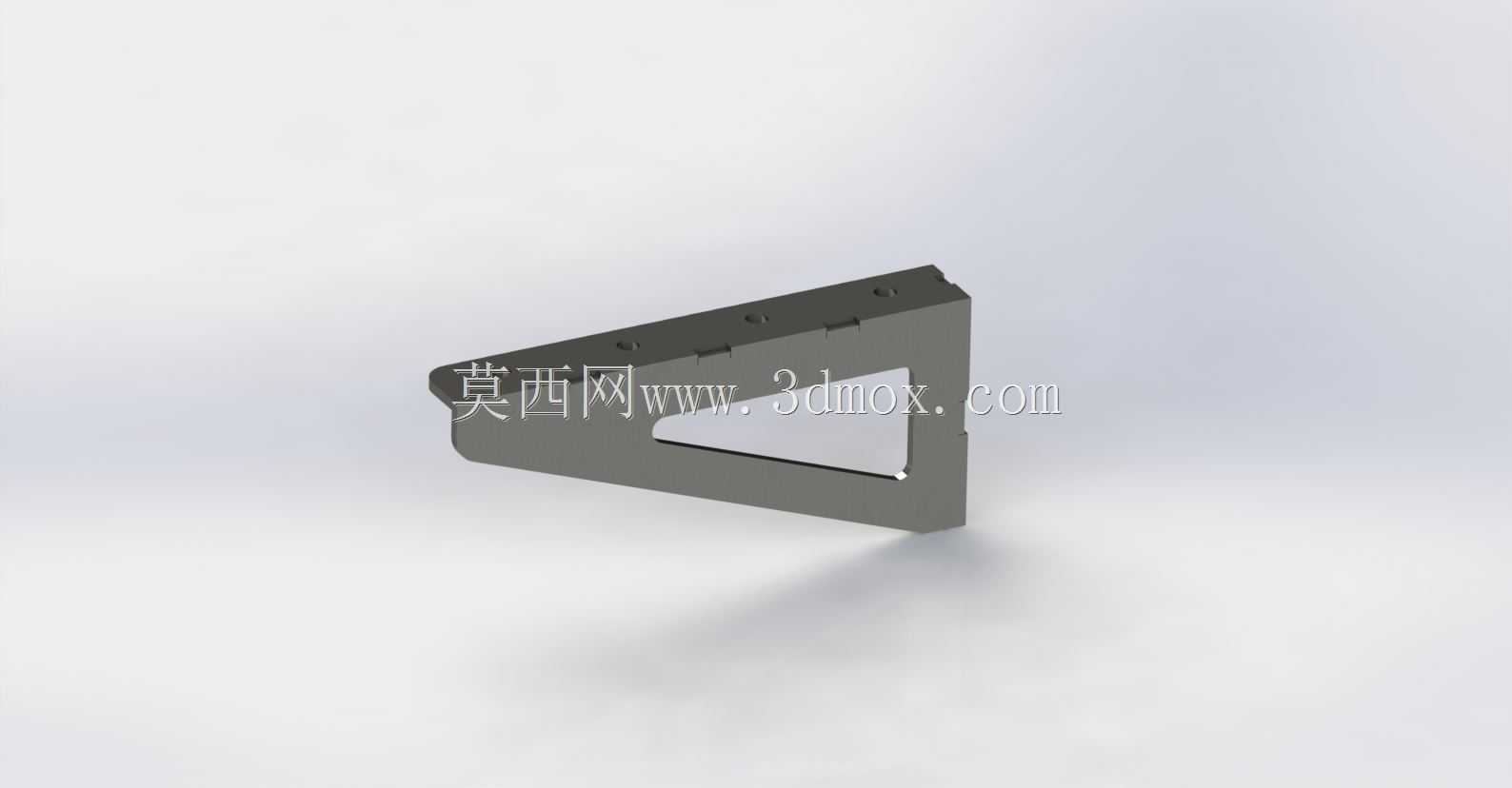

　　在车间小件焊接、精密组对工位中，这类支撑结构常被用作临时定位基准，替代厚重的铸铁平台完成小批量工件的装夹固定，尤其适合传感器支架、小型钣金组件这类对作业面平整度有一定要求，但不需要大尺寸承载平台的加工场景。设计时优先考虑了焊接作业的实际受力特点，整体采用钢板折弯拼焊的三角加强结构，斜边处的三角形镂空并非单纯减重，而是在保证整体刚性的前提下，预留了焊渣掉落的通道，避免作业过程中焊渣堆积在结构内侧难以清理，同时也减少了焊接热传导带来的整体形变累积。结构的安装面预留了标准紧固件安装位，可直接通过M16规格的五金件与车间现有工作台面、工装基座完成刚性固定，不需要额外加工适配转接板，安装后整体突出作业面的高度适配常规手工焊、氩弧焊的操作姿态，

　　作业时手臂不需要过度抬高就能完成工件的定位点焊。整体外形的长宽高尺寸控制在175mm、400mm、58mm的区间，8mm厚度的钢板选材兼顾了结构刚性与整体重量，整体自重约3.8kg，单人即可完成搬运移位，不需要借助起重设备，适合多工位之间的灵活调配。结构的上平面加工有均匀分布的安装孔位，可配合快速夹钳、定位挡块完成不同形状小件的装夹定位，侧边的垂直面可作为直角定位基准，在组对方形框架类工件时，能直接靠面完成垂直度找正，减少打表找正的辅助时间。设计时特意规避了容易积渣的直角死角，所有焊接拼缝处都做了过渡处理，长期使用后不会因为焊渣嵌入缝隙造成台面平整度下降，结构的受力路径从顶部作业面直接通过三角斜撑传递到安装底面，

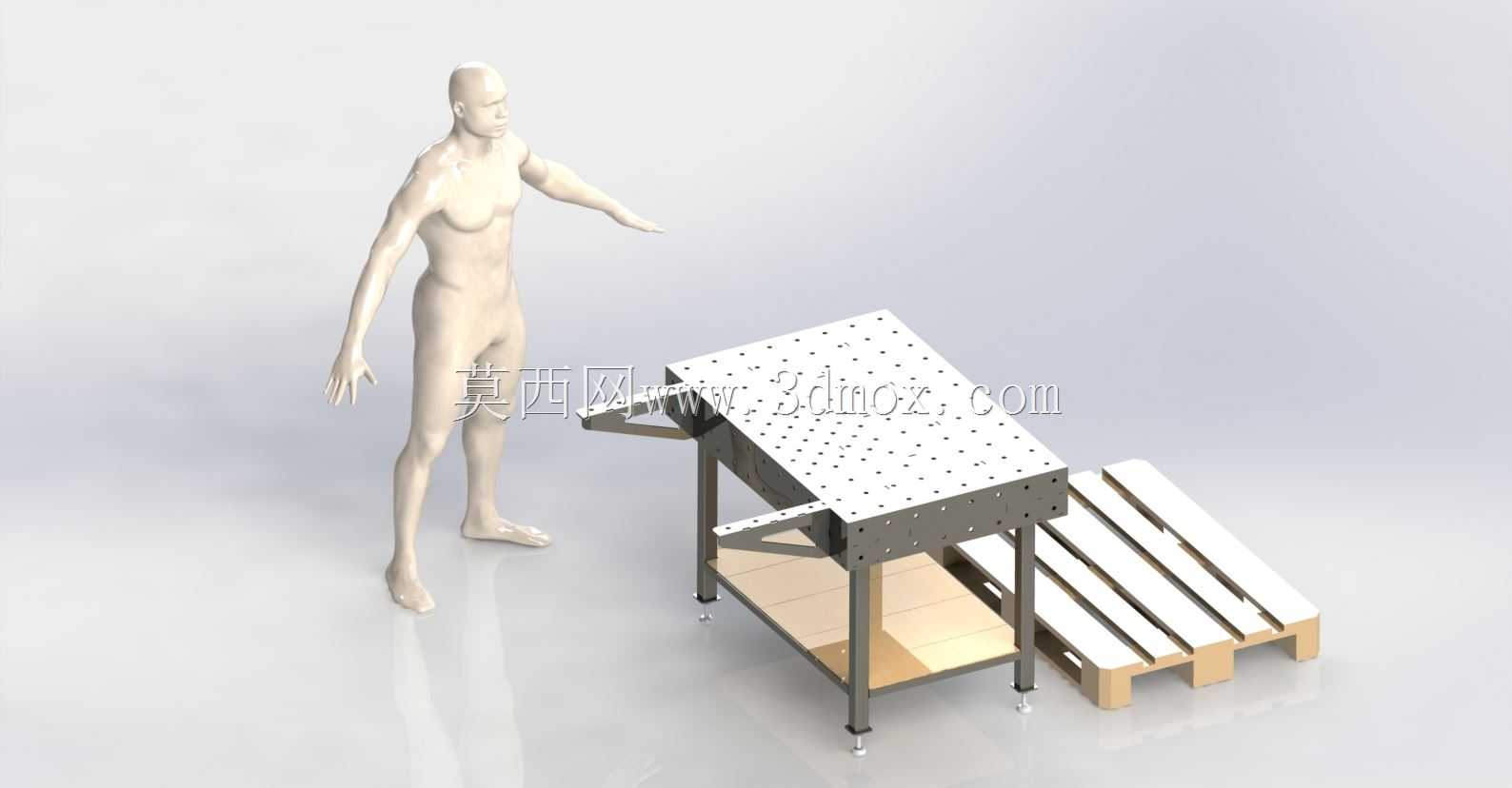

　　承受焊接过程中的敲击、压紧力时不会出现局部变形，日常维护只需要定期清理台面焊渣即可，不需要复杂的保养工序。在小批量试制工位中，这类支撑台还可以多个组合拼接，形成更大的临时作业面，适配尺寸稍大的工件组对需求，相比固定式的大尺寸焊接平台，灵活度更高，空间占用更小，对于工位面积紧张的精加工车间、维修班组来说实用性更强。
