车间通用多孔定位焊接作业台结构

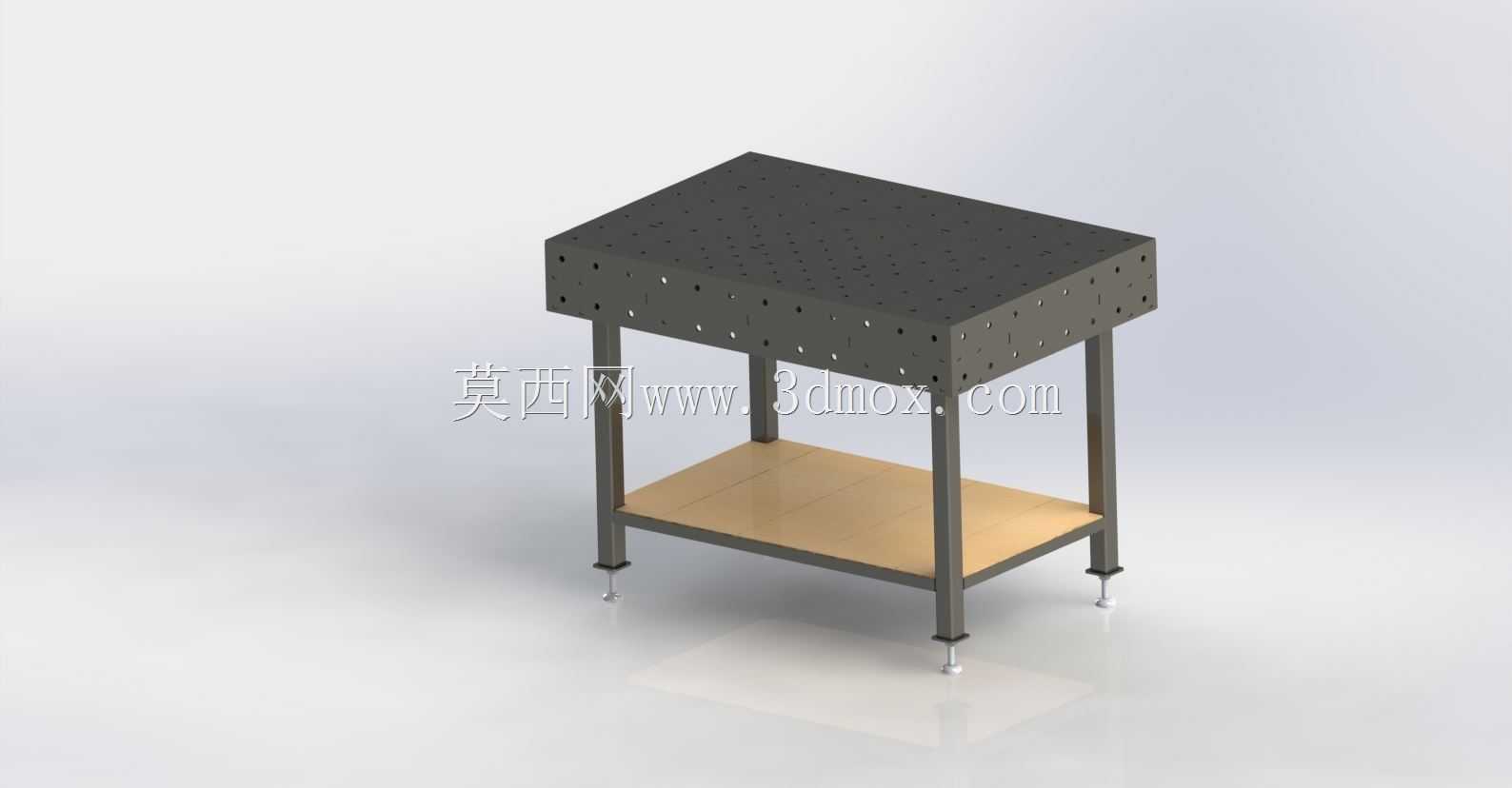

　　在五金加工、钢结构预制、小型设备组装这类车间场景里，零散工件的焊接作业一直存在定位难、工件易移位、焊接飞溅散落难清理的痛点，这款焊接作业台正是针对这类中小批量焊接工况设计的工装载体。从结构设计逻辑来看，台面采用带密集阵列孔的钢板结构，孔位统一适配通用快速夹具、定位销的安装规格，不需要额外制作专用定位靠模，就能快速完成不同外形尺寸工件的装夹固定，不管是方管框架、钣金壳体还是小型结构件的组焊，都能通过孔位搭配夹具实现多点位固定，避免焊接过程中工件受应力变形出现尺寸偏移。台面下方设置了一层置物搁板，日常作业时可以把焊枪配件、待焊小零件、打磨工具就近放置，减少作业人员来回取件的走动距离，提升单工位作业效率。支腿部分标配M16规格的机器支脚，

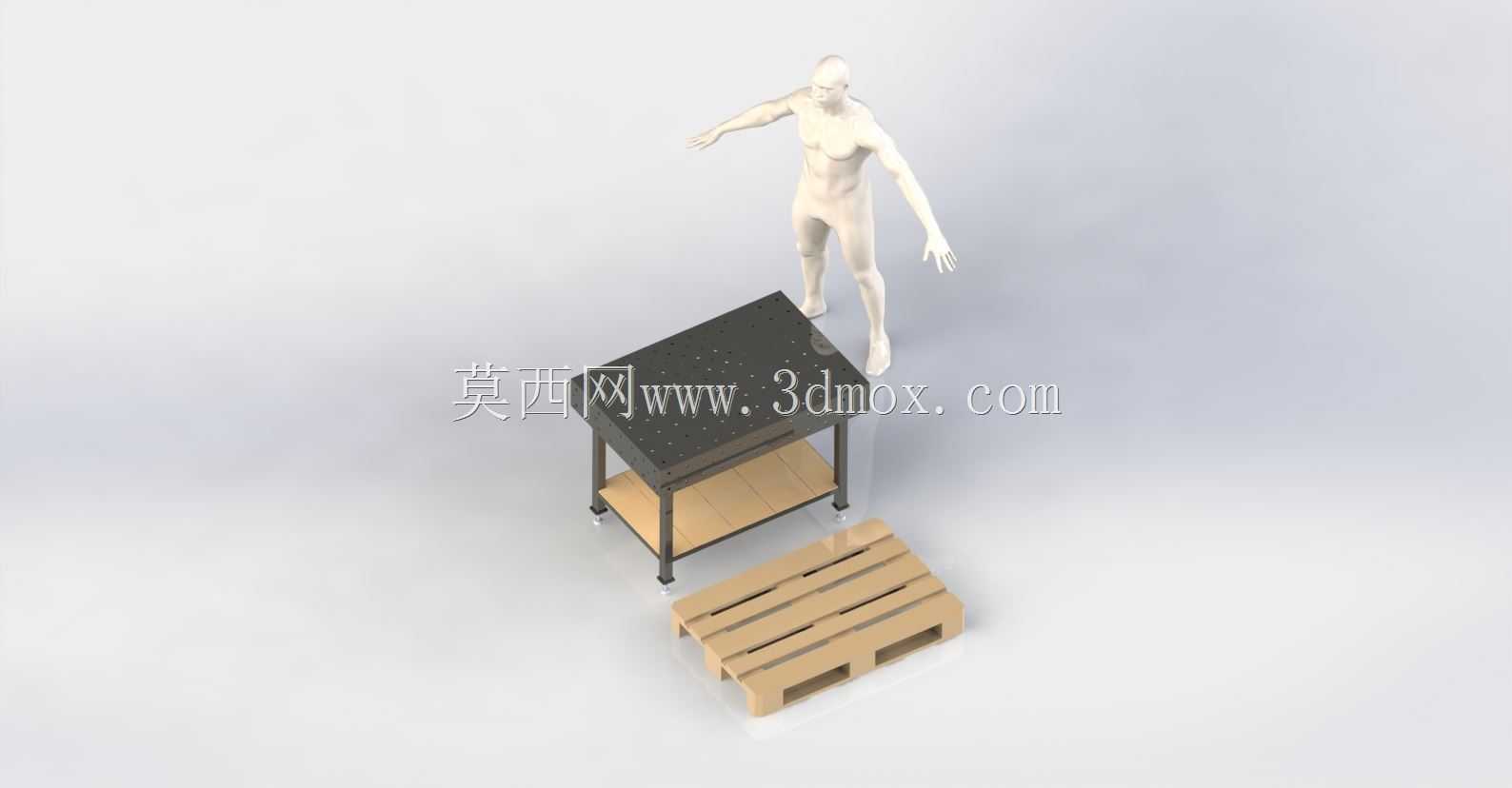

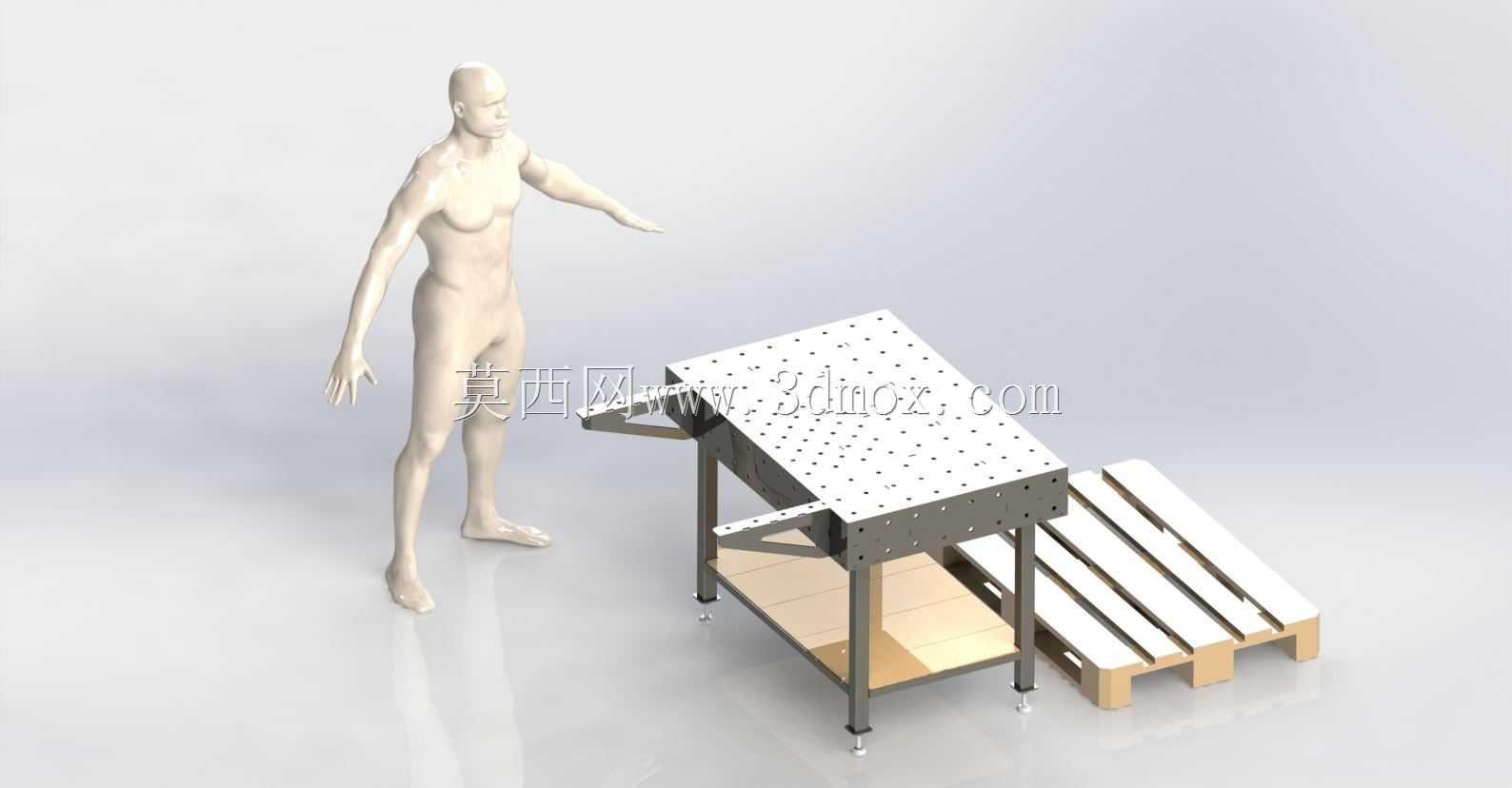

　　安装时可以通过支脚的螺纹调节整体台面的水平度，哪怕车间地面存在一定的平整度误差，也能把台面调整到水平状态，保证装夹定位的基准精度；如果有工位移动需求，也可以直接替换成同规格的M16螺纹脚轮，不需要改动主体结构就能实现工位的灵活转移。整体外形尺寸控制在1200mm长、800mm宽、900mm高，这个尺寸边界刚好匹配单人作业的操作覆盖范围，作业人员站在台边不需要过度探身就能触及台面上所有装夹位置，同时占地面积不大，既可以单独作为单人工位使用，也可以多台拼接组成长条形的流水线焊接工位。整体结构拆分后仅包含十余个主部件，算上垫圈、紧固件在内总零件数不到五十个，所有板材零件都可以通过激光切割完成预制下料，不需要复杂的铸锻工序，

　　普通持证焊工就能完成整体组装，制作门槛低，结构强度完全能满足日常中小工件的焊接承重需求，相比直接在地面或者普通木桌上进行焊接作业，既能保证焊接定位精度，也能避免焊接高温灼坏作业面，同时台面的镂空孔位可以让焊接产生的焊渣直接漏到下方，减少台面积渣清理的工作量。
