气室配套气体调节轴套结构设计

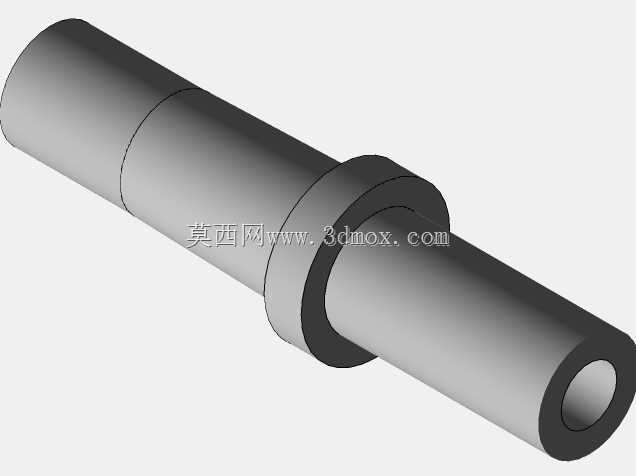

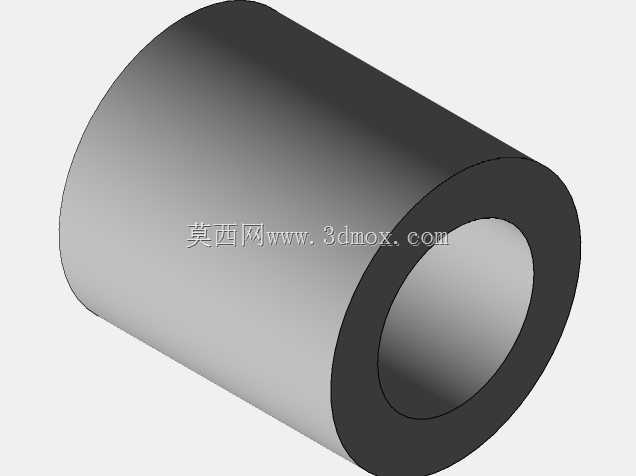

　　该零件为气室系统的配套功能构件，主要应用在气动控制回路的气室终端，承担气路通径匹配、气流缓冲调节的核心作用，在小型气动控制单元、精密气室配套组件中属于不可缺少的衔接零件。从结构设计逻辑来看，整体采用同轴阶梯轴套构型，主体为空心通腔结构，两端为等径空心管段，中间设置凸起的定位轴肩，这种设计首先是为了匹配气室安装位的限位需求，安装时轴肩可直接卡入安装座的定位槽内，无需额外加装定位挡圈，既减少了装配工序，也能避免长期受气流冲击出现轴向窜动。两端的空心管段外径与对应气路接口的内径做了公差适配，采用间隙配合公差带，装配时可直接插入对应管路接口，配合密封圈即可实现端面密封，通腔的内径尺寸经过气流阻力校核，既保证足够的气体流通截面积，

　　也能在气流通过时形成稳定的层流状态，避免气路内出现紊流导致的压力波动。中间定位轴肩的厚度根据安装座的卡槽深度做了匹配设计，轴肩两端面的平面度控制在合理公差范围内，装配后可与安装座端面完全贴合，保证轴向定位的可靠性，同时轴肩的外径大于两端管段，也能在装配时起到导向作用，避免安装过程中管段偏斜刮伤密封件。从安装边界来看，零件整体为回转体结构，无侧向凸起结构，安装时仅需保证轴向同轴度即可，不需要预留额外的侧向操作空间，适合在紧凑的气室集成布局中使用，不会与周边的阀件、管路产生干涉。零件的空心通腔全程做了等径设计，内壁无台阶、无突变结构，能减少气体流动时的阻力损失，也避免长期使用过程中杂质在腔体内积存造成气路堵塞。在实际工况中，

　　该零件长期处于带压气体环境下，结构设计时充分考虑了受压状态下的强度需求，管壁厚度经过耐压校核，可承受常规气室的工作压力，不会出现管壁变形、开裂的问题。同时阶梯轴的结构形式也兼顾了加工工艺性，采用常规车削加工即可完成全部外形加工，不需要复杂的工装夹具，加工成本可控，适合批量配套生产。在气室装配环节，该零件作为衔接构件，一端连接气室的出气端口，另一端连接外部导气管路，通过轴肩定位后，可保证气路的同轴度，避免管路偏斜造成的密封失效，同时自身的通腔结构可对输出的气体进行整流，让输出气流压力更稳定，保障后续气动元件的工作精度。
