传感器配套气室Dp2827结构设计

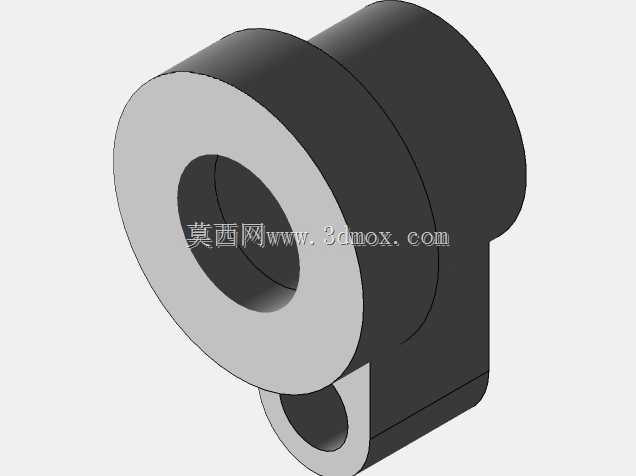

　　在工业传感检测的气动回路里，这类气室是压力类、流量类传感单元的核心配套腔体结构，主要承担稳压、导流、介质缓冲的作用，常见于工业自动化产线的气压检测工位、气动执行机构的反馈回路、小型流体控制单元的压力采样段，能避免管路内气流直接冲击传感元件造成的检测数值跳变，同时为传感检测提供稳定的介质容腔，保障检测数据的重复性与准确性。从结构设计逻辑来看，该气室采用阶梯轴式主体加侧置安装耳的布局，主体大端为环形腔体结构，中心通孔作为介质主流通通道，环形端面可直接对接管路法兰或传感元件的安装面，加工时需保证端面的平面度与内孔的同轴度，避免对接后出现介质泄漏。侧置的带孔凸耳为安装固定位，孔位与主体中心的相对位置公差需控制在合理范围，

　　避免安装时出现应力憋劲导致腔体变形，影响密封性能。设计过程中优先考虑了腔体的容积合理性，主体段的环形空腔容积经过匹配计算，既不会因为容积过大造成传感响应滞后，也不会因为容积过小无法起到气流缓冲的作用，适配Dp28、Dp27规格的传感检测需求。安装边界上，主体最大外径可适配常规28mm通径的气动管路接口，侧置安装孔的中心距可匹配常见的传感安装支架孔位，安装时无需额外加工转接件，可直接通过侧耳孔位完成固定，主体轴向长度控制在紧凑范围内，不会在密集的气动管路排布中占用过多安装空间，适合集成在空间紧凑的阀岛、检测模组内部。结构上没有多余的冗余设计，所有外表面均采用圆弧过渡避免应力集中，腔体壁厚经过强度校核，可承受常规工业气动回路的工作压力，

　　不会在长期承压下出现形变开裂。需要注意的是，该结构在建模时还原了实物的核心装配尺寸，部分非核心的工艺小孔因无原始蓝图未做呈现，在实际加工或配套选型时，可根据具体的传感元件安装需求补充对应的工艺孔位，不会影响主体腔体的核心功能实现。这类气室在实际使用中，通常直接串联在气动检测回路中，介质从中心通孔流入后在环形腔体内完成稳流，再通过对接的传感元件完成压力或流量参数的采集，侧耳结构除了固定作用外，也可作为接地或屏蔽连接的点位，适配带电磁屏蔽需求的传感检测场景，避免周边电磁干扰影响检测精度。
