明纬LPV-60-5防水开关电源结构设计

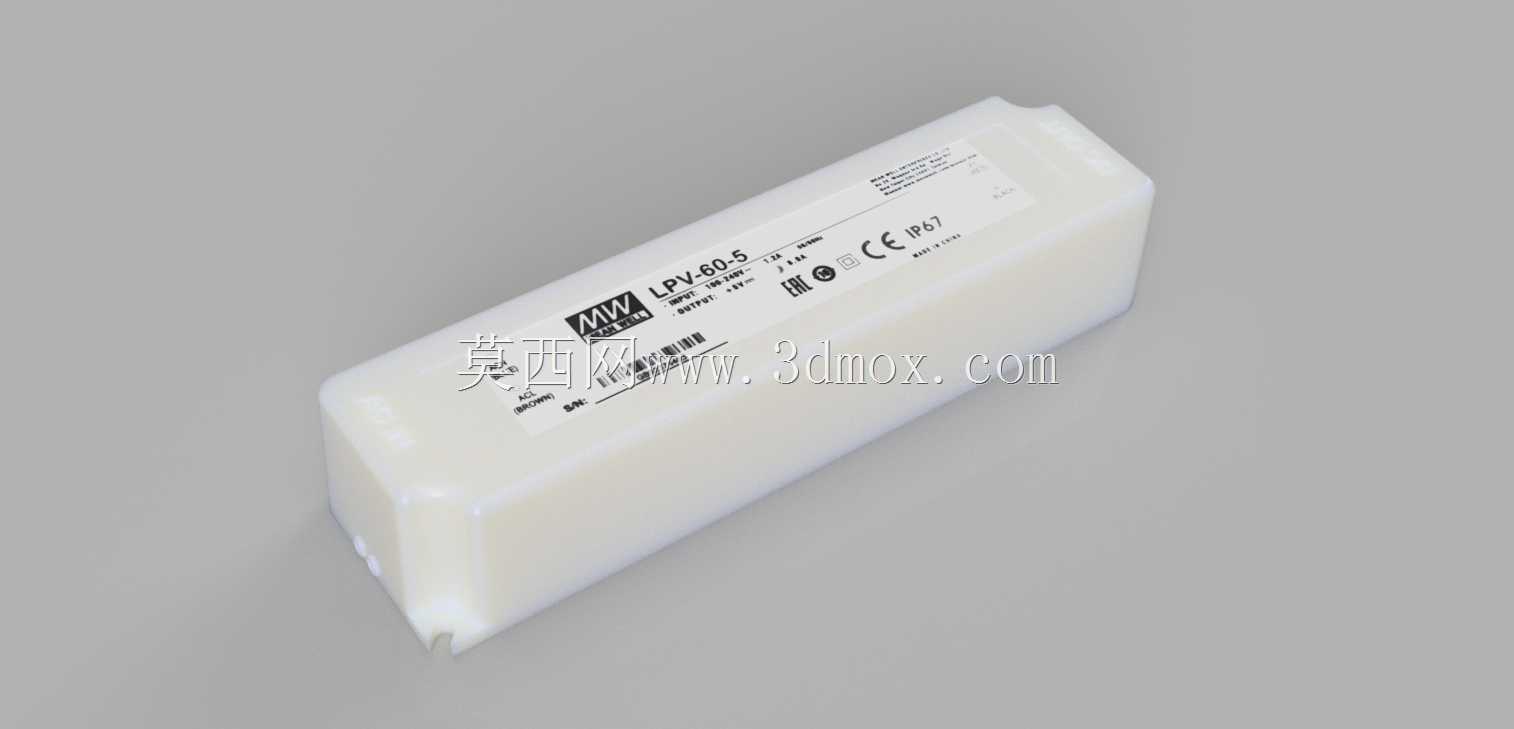

　　这款明纬LPV-60-5开关电源，核心输出规格为60W功率、5V直流电压，是面向低压直流供电场景开发的封闭式供电部件，在户外LED亮化、小型低压工控传感组网、潮湿环境下的嵌入式设备供电场景中应用十分广泛。从结构设计角度来看，整机采用全密封白色阻燃塑料外壳，壳体结合处做了超声波焊接密封处理，防护等级达到IP67，能够直接在淋水、多尘的户外环境下安装使用，无需额外加装防水防护外罩，大幅降低现场安装的配套成本。外壳表面做了细微的磨砂防滑处理，既可以避免安装搬运过程中滑落磕碰，也能减少表面积灰留痕，长期户外使用也能保持外观整洁。壳体侧面预留的标签区域，清晰标注了接线定义、认证标识与参数信息，标签采用耐候性不干胶材质，

　　长期紫外线照射也不会出现字迹脱落、胶层失效的问题。在安装边界设计上，整机为长条形规整结构，出线端采用一体化防水格兰头结构，输入输出线缆直接从壳体端部引出，没有额外的外露接线端子，既减少了现场接线的防水处理工序，也让整机的安装占用空间更加规整，在狭长的设备安装腔、灯杆内部走线槽、广告灯箱的边角间隙中都能顺利布置，不需要预留额外的接线操作空间。内部结构布局上，这款电源将整流滤波模块、变压绕组、稳压控制电路沿壳体长度方向依次排布，元器件之间预留了足够的爬电距离，密封壳体内填充了导热硅胶，既可以将功率器件工作产生的热量均匀传导到塑料外壳表面散热，也能固定内部元器件，避免设备在震动工况下出现元器件引脚脱焊、移位的问题。在实际选型应用中，

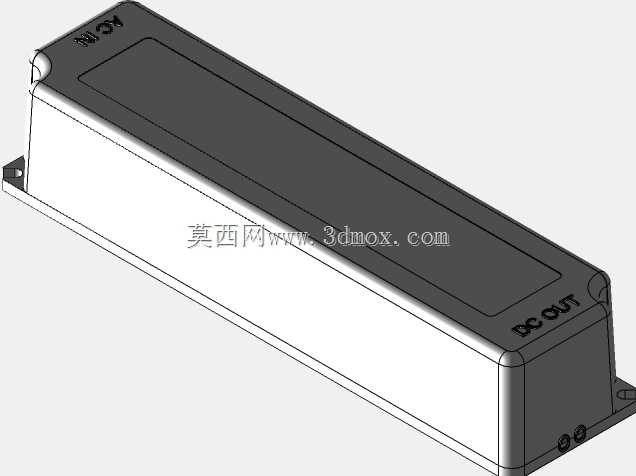

　　这款5V输出的电源可以直接为5V低压LED灯带、USB接口供电的小型传感模块、户外门禁识别设备、低压直流控制回路供电，恒定的稳压输出可以避免负载端因为电压波动出现工作异常，全密封的结构也让它可以适应露天广告牌、园林景观亮化、水产养殖环境下的低压设备供电、户外充电桩辅助供电等多种复杂工况，不需要额外做防雨防尘处理。建模过程中对壳体的圆角过渡、出线端的密封结构、壳体表面的标识凹槽都做了1:1还原，能够直接用于设备装配的干涉检查、安装布局模拟，也可以作为供电模块选型阶段的结构参考，帮助结构工程师在设计阶段就确认电源的安装空间、走线位置，避免后期样机装配时出现尺寸不匹配、安装位置干涉的问题。
