雅马哈R6摩托车离合器拉杆三维结构设计

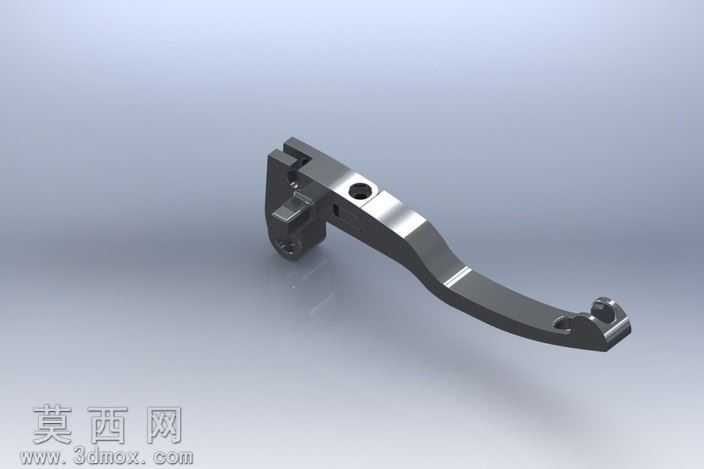

本作品为雅马哈R6 2004款摩托车配套离合器拉杆的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循摩托车操纵部件的实际尺寸规范与装配逻辑开展设计。建模初始阶段先完成实车部件的测绘数据整理，梳理离合器拉杆的整体轮廓走向、各安装点位的坐标参数，先通过草绘绘制拉杆的中心轨迹线，确定杆件的弯曲弧度与延伸长度，匹配摩托车离合器操纵机构的行程需求，保证拉杆安装后可实现顺畅的离合操纵动作。主体结构建模采用多特征组合的方式完成，拉杆主体为变截面弧形杆件，不同区段根据受力需求设置差异化的截面尺寸：与离合器操纵端连接的基座部位设置加厚安装座，预留对应规格的销轴安装孔，孔位边缘做倒角处理消除应力集中，同时在基座侧方设计限位卡合结构，匹配安装位的定位需求，避免拉杆工作过程中出现窜动偏移；杆件中段采用流线型收窄设计，在保证结构强度的前提下尽可能降低部件自重，表面做平滑过渡处理，无尖锐棱角，既优化视觉质感也避免安装使用过程中出现剐蹭风险；拉杆末端设置离合器拉线连接位，设计带卡槽的球头连接结构，保证拉线安装后可牢固卡合，操纵过程中不会出现脱开故障。材质与渲染环节，针对摩托车金属部件的实际质感做参数调试，主体采用高强度铝合金材质预设，模拟硬质阳极氧化后的哑光金属质感，金属粗糙度参数调整至适配机车部件的实际视觉效果，安装孔位、连接卡位等部位做边缘高光处理，还原机加工后的金属边缘光泽；渲染场景采用柔和的渐变影棚环境，布置多组柔光光源避免金属表面出现过曝死白，通过光影层次凸显拉杆的弧形轮廓与结构细节，多角度渲染图可清晰展示各部位的结构特征与连接关系。设计过程中重点考量部件的实际使用性能，所有安装孔位的孔径、孔距均严格匹配原车装配尺寸，杆件的弯曲角度经过运动仿真验证，保证离合器捏合、释放全过程中拉杆无运动干涉，操纵力矩传递顺畅；各受力部位的壁厚经过强度校核，在轻量化的同时满足反复操纵的结构强度需求，避免使用过程中出现变形、断裂问题；连接卡位的尺寸公差按照机械加工通用公差设置，可直接适配后续的加工生产或3D打印验证需求，整体模型结构完整，特征清晰，无冗余几何元素，可直接用于装配验证、结构优化或相关教学演示场景。
